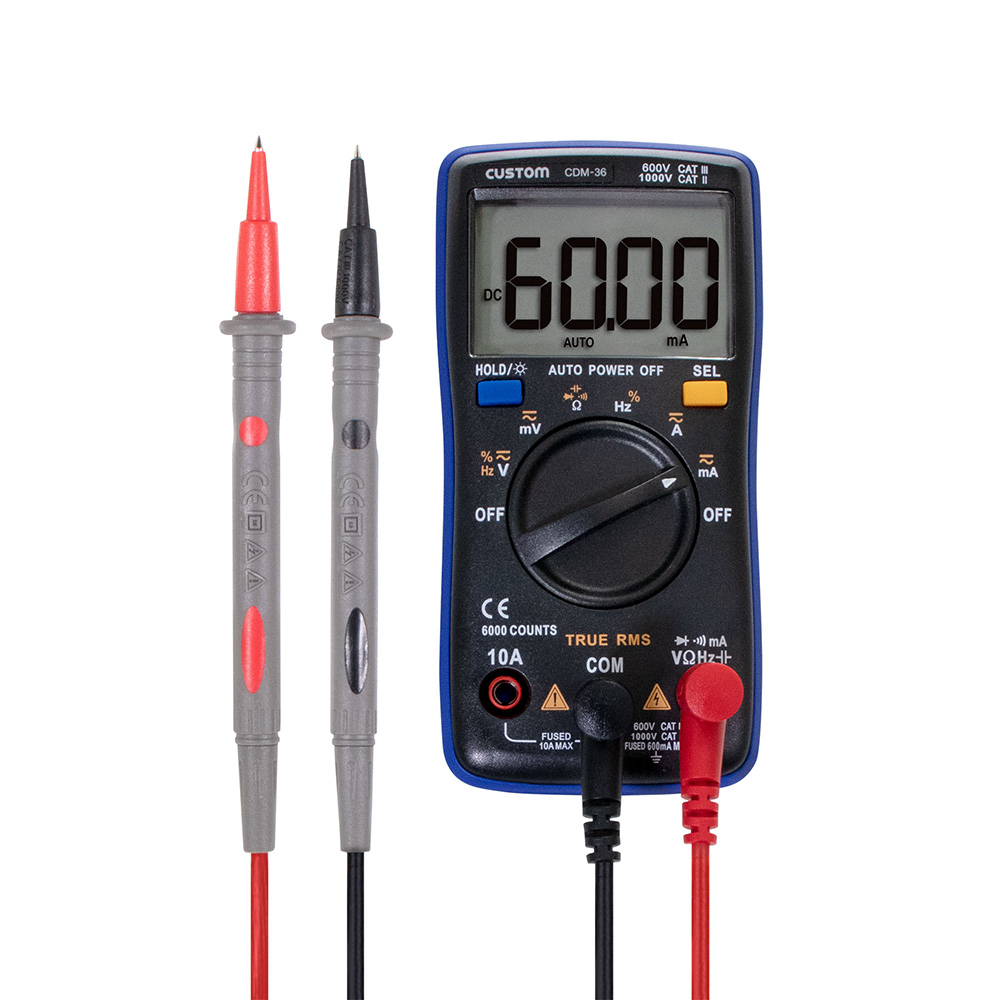

デジタルマルチメータ CDM-36

製品概要

【測定項目】交流電圧
【測定項目】交流電圧（ミリボルト）
【測定項目】直流電圧
【測定項目】直流電圧（ミリボルト）
【測定項目】交流電流
【測定項目】交流電流（ミリアンペア）
【測定項目】直流電流
【測定項目】直流電流（ミリアンペア）
【測定項目】抵抗
【測定項目】導通

*1

【測定項目】ダイオードチェック
【測定項目】コンデンサーチェック
【測定項目】周波数
【測定項目】デュティーチェック
【機能】ホールド
【機能】自動電源OFF

*2

【機能】バックライト搭載
【機能】TRUE RMS
【機能】スタンド
*1 ブザー音通知
*2 約15分（解除可能）

作業着のポケットにも入るハンディサイズ。多機能＆真の実効値測定（True RMS）の便利モデル。

  • 暗所でも測定結果が確認できるバックライト機能つき。
  • 過電圧カテゴリ CATⅢ 600V対応。分電盤から機器やコンセントまでの一次側の電路の測定が可能。
  • 片手に収まるハンディサイズ。

標準価格

本体 ¥ 7,200（税別）

製品詳細

各部名称

CDM-36 各部名称
  • ① 液晶表示部
  • ② ホールド/バックライトボタン
  • ③ ファンクションダイヤル
  • ④ テストリード(10A)端子
  • ⑤ テストリード(COM)端子
  • ⑥ テストリード(V/Ω/Hz/コンデンサ/ダイオード/導通/mA)端子
  • ⑦ SELボタン（SEL）

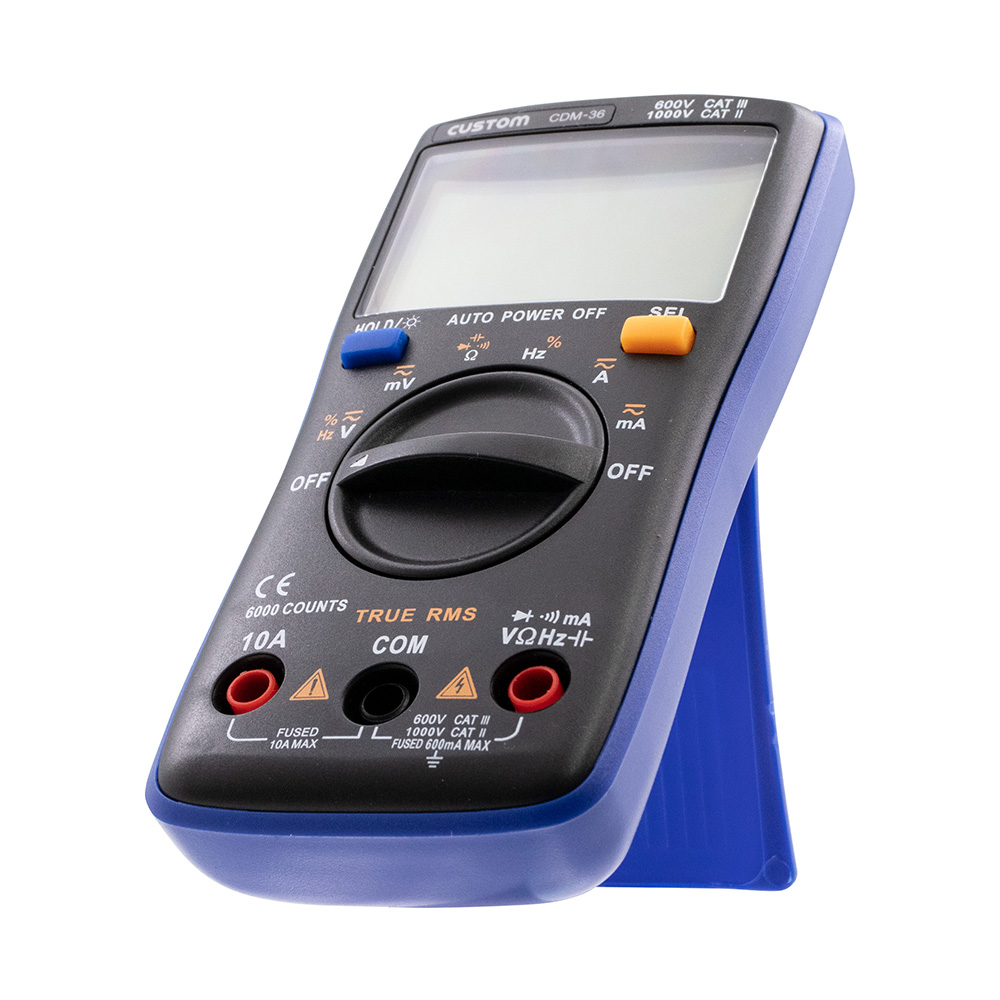

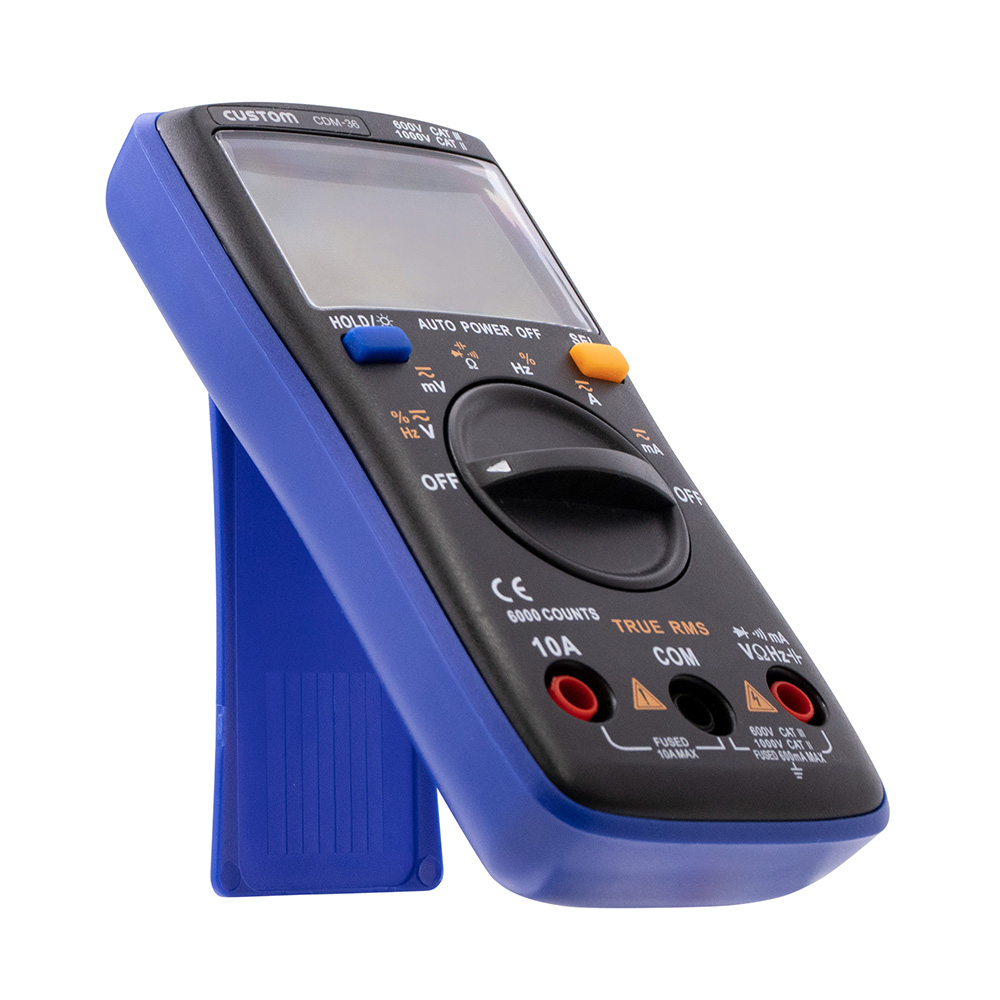

  • ⑧ スタンド
  • ⑨ 電池蓋
  • ⑩ プローブカバー
  • ⑪ テストリードのバリア部

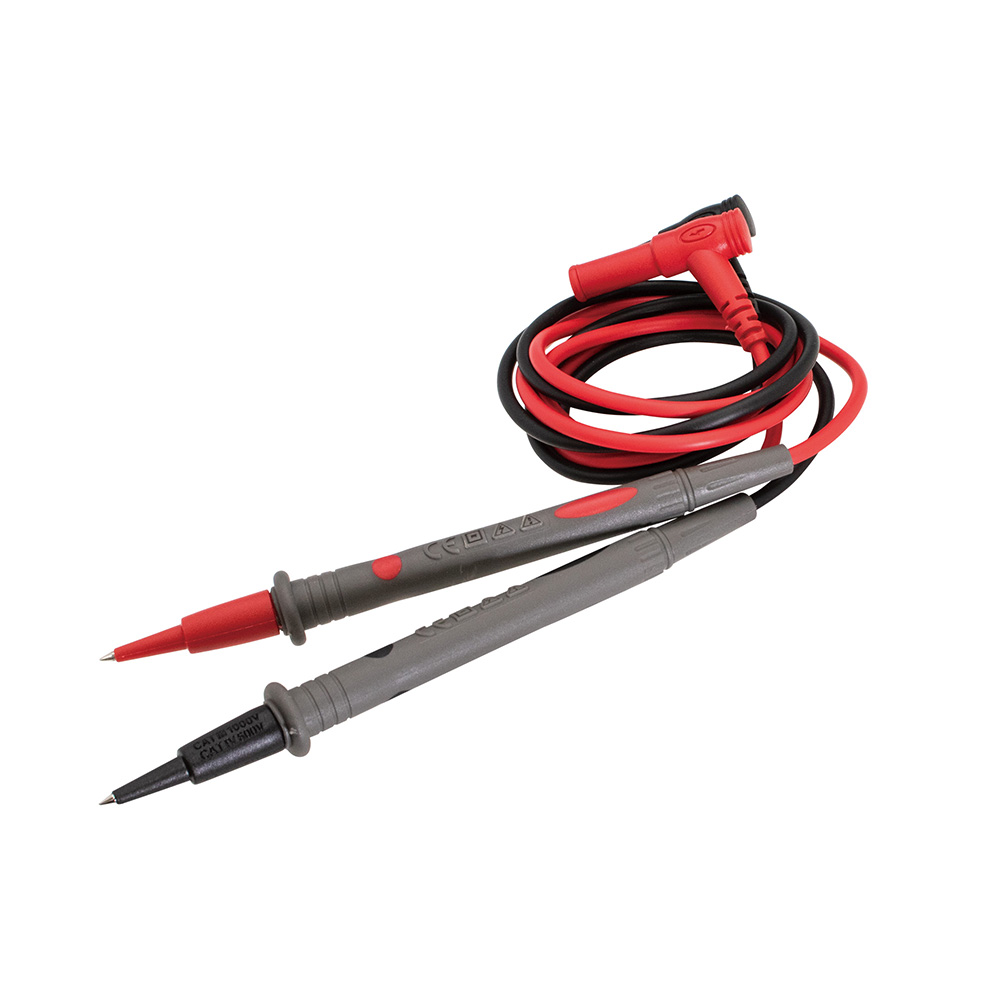

  • ⑫ テストリード

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 分解能 確度 備考
ACV 60 mV 0.01 mV ±(1.0 % + 3 dgt)
  • 入力インピーダンス 10 MΩ
  • 40 Hz ～ 1000 Hz
600 mV 0.1 mV
6 V 0.001 V
60 V 0.01 V
600 V 0.1 V
750 V 1 V
DCV 60 mV 0.01 mV ±(0.5 % + 3 dgt)
  • 入力インピーダンス 10 MΩ
600 mV 0.1 mV
6 V 0.001 V
60 V 0.01 V
600 V 0.1 V
1000 V 1 V
ACA 60 mA 0.01 mA ±(1.5 % + 3 dgt)
  • 最大 10 A まで
  • 10 A レンジでは 15 秒 以内
  • 40 Hz ～ 1000 Hz
600 mA 0.1 mA
6 A 0.001 A
10 A 0.01 A
DCA 60 mA 0.01 mA ±(1.2 %rdg + 3 dgt)
  • 最大 10 Aまで
  • 10 A レンジでは 15 秒 以内
600 mA 0.1 mA
6 A 0.001 A
20 A 0.01 A
Ω 600 Ω 0.1 Ω ±(0.5 %rdg + 3 dgt)
  • 開放電圧：約3.5 V
6 kΩ 0.001 kΩ
60 kΩ 0.01 kΩ
600 kΩ 0.1 kΩ
6 MΩ 0.001 MΩ
60 MΩ 0.01 MΩ ±(1.5 %rdg + 3 dgt)
静電容量 9.999 nF 0.001 nF ±(5.0 %rdg + 20 dgt)
  • 0 ～ 9.999 mF
99.99 nF 0.01 nF ±(2.0 %rdg + 5 dgt)
999.9 nF 0.1 nF
9.999 μF 0.001 μF
99.99 μF 0.01 μF
999.9 μF 0.1 μF
9.999 mF 0.001 mF ±(5.0 %rdg + 5 dgt)
  ブザースレッシュホールド 備考
導通チェック 約 50 Ω
  • 開放電圧：約 1.0 V
  レンジ 分解能 備考
ダイオードチェック 0 V 〜 3 V 1 mV
  • 開放電圧：約 3.5 V
  測定範囲 確度 周波数
周波数 1 Hz 〜 9.999 MHz ±(0.1 %rdg + 2 dgt) 1.0 Vrms以上、正弦波、50%矩形波
DUTY 5.0 〜 99.0 % ±(0.1 % + 2 dgt)

10 Hz 〜 1 kHz, 1.0 Vrms以上、矩形波
※交流電圧/交流電流の確度保証は正弦波に限る
。※ 23±5 ℃、75%RH以下のとき

一般仕様

検波方式 真の実効値方式（True RMS）
表示 液晶、最大表示“6000“
レンジ切替 オート
オーバーレンジ表示 “OL”マーク表示
ローバッテリー表示 電池電圧低下時、電池マーク表示
極性表示 自動切替、“-”のみ表示
サンプリング 約 3 回/秒
オートパワーオフ 約15分（解除可能）
使用温湿度 0 〜 +40 ℃、75 %RH以下（但し、結露のないこと）
保存温湿度 -20 〜 +60 ℃、80 %RH以下（但し、結露のないこと）
寸法 約 W 65 × H 130 × D 32 mm
重量 約 130 g（電池含む）
テストリード長 約 75 cm
電源 単4形乾電池 × 2本
電池寿命 約 400 時間（アルカリ電池使用時）
付属品 取扱説明書、テストリード
オプション
校正 可
適合規格 IEC61010-1 CAT II 1000V、CAT III 600V
JAN 4983621100471
※本器に付属の電池は試供品です。市販の通常の電池よりも電池寿命が短いことがあります。バックライト/ブザーを多用されますと電池寿命が短くなります。
