デジタルマルチメータ CDM-35

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】交流電流(ミリアンペア)
【測定項目】交流電流(マイクロアンペア)
【測定項目】直流電流(ミリアンペア)
【測定項目】直流電流(マイクロアンペア)
【測定項目】抵抗
【測定項目】導通

*1

【測定項目】ダイオードチェック
【機能】自動電源OFF

*2

【機能】バックライト搭載
【機能】スタンド
*1 ブザー音通知
*2 15分 解除可

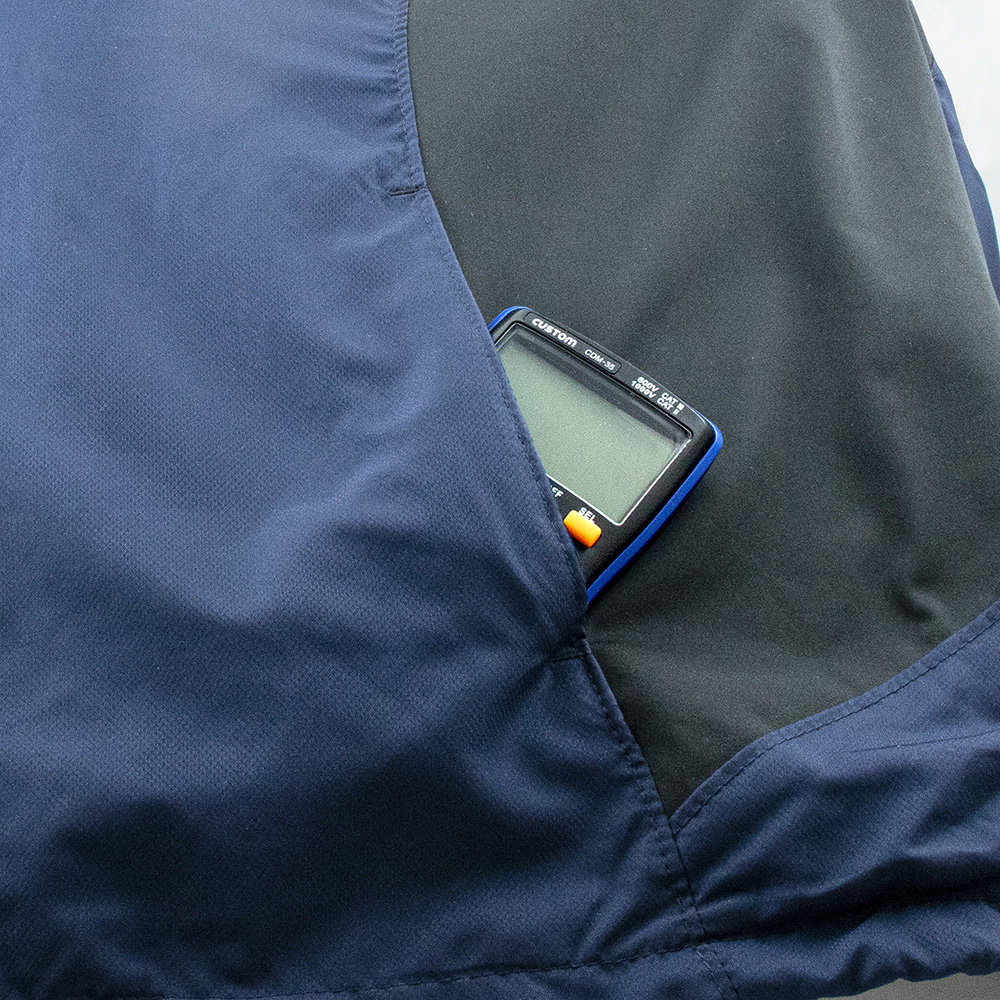

作業着のポケットにも入るハンディサイズ。基本機能を搭載した、手軽に使える基本モデル。

  • 暗所でも測定結果が確認できるバックライト機能つき。
  • 過電圧カテゴリ CATⅢ 600V対応。分電盤から機器やコンセントまでの一次側の電路の測定が可能。
  • 片手に収まるハンディサイズ。

標準価格

本体 ¥ 4,900(税別)

製品詳細

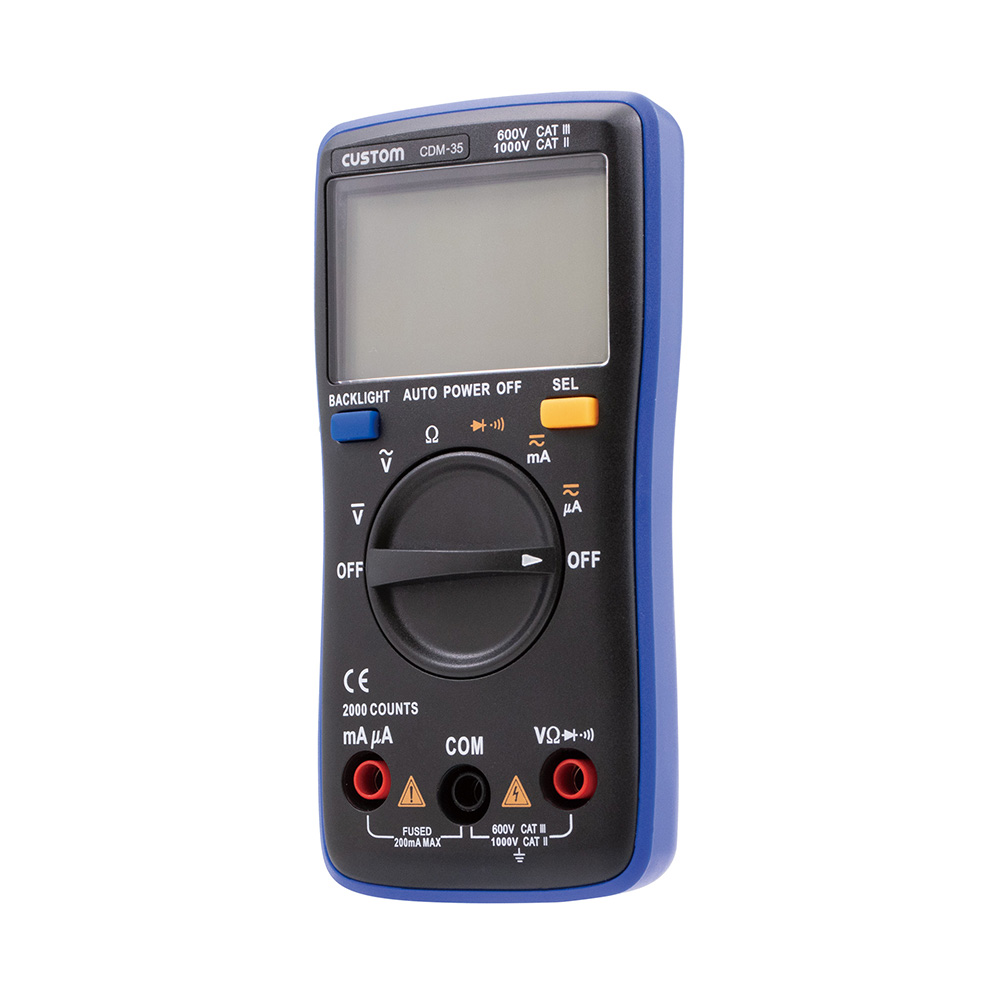

各部名称

CDM-35 各部名称
  • ① 液晶表示部
  • ② バックライトボタン
  • ③ ファンクションダイヤル
  • ④ テストリード(mA/μA)端子
  • ⑤ テストリード(COM)端子
  • ⑥ テストリード(V/Ω/ダイオード/導通)端子
  • ⑦ SELボタン(SEL)
  • ⑧ スタンド

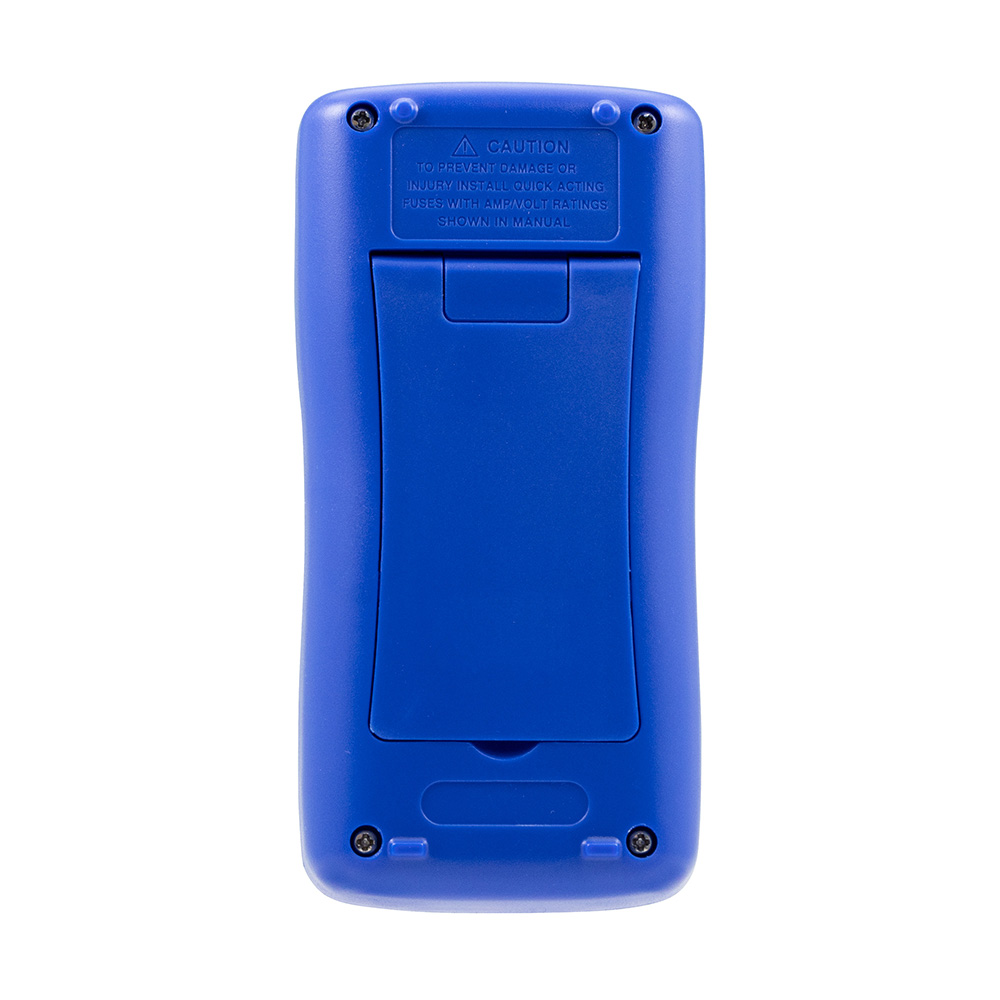

  • ⑨ 電池蓋
  • ⑩ プローブカバー
  • ⑪ テストリードのバリア部

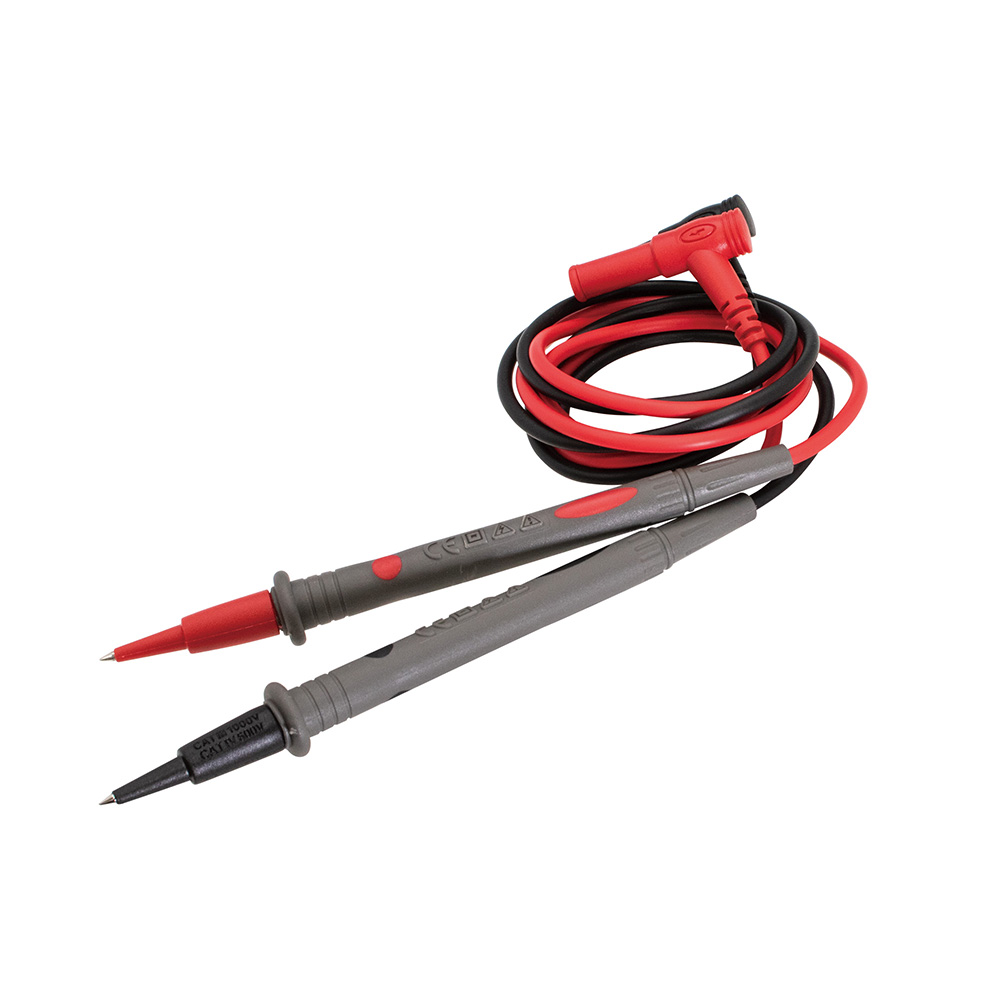

  • ⑫ テストリード

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 分解能 確度 備考
ACV 2 V 0.001 V ±(1.2 % + 5 dgt)
  • 入力インピーダンス 10 MΩ
  • 40 Hz ~ 400 Hz
20 V 0.01 V
200 V 0.1 V
750 V 1 V ±(1.5 % + 5 dgt)
DCV 200 mV 0.1 mV ±(0.8 % + 5 dgt)
  • 入力インピーダンス 10 MΩ
2 V 0.001 V
20 V 0.01 V
200 V 0.1 V ±(1.0 % + 8 dgt)
1000 V 1 V
ACA 200 μA 0.1 μA ±(1.5 % + 5 dgt)
  • 最大 200 mAまで
  • 40 Hz ~ 400 Hz
2000 μA 1 μA
20 mA 0.01 mA
200 mA 0.1 mA
DCA 200 μA 0.1 μA ±(1.2 %rdg + 5 dgt)
  • 最大 200 mAまで
2000 μA 1 μA
20 mA 0.01 mA
200 mA 0.1 mA
Ω 200 Ω 0.1 Ω ±(2.5 %rdg + 5 dgt)
  • 開放電圧:約3.5 V
2 kΩ 0.001 kΩ ±(1.0 %rdg + 5 dgt)
20 kΩ 0.01 kΩ
200 kΩ 0.1 kΩ
2 MΩ 0.001 MΩ
20 MΩ 0.01 MΩ ±(2.5 %rdg + 5 dgt)
  ブザースレッシュホールド 備考
導通チェック 約 50 MΩ
  • 開放電圧:約 1.0 V
  レンジ 分解能 備考
ダイオードチェック 0 V 〜 3 V 1 mV
  • 開放電圧:約 3.5 V
※交流電圧/交流電流の確度保証は正弦波に限る。
※ 23±5 ℃、75%RH以下のとき

一般仕様

検波方式 平均値方式
表示 液晶、最大表示“1999“
レンジ切替 オート
オーバーレンジ表示 “OL”マーク表示
ローバッテリー表示 電池電圧低下時、電池マーク表示
極性表示 自動切替、“-”のみ表示
サンプリング 約 3 回/秒
使用温湿度 0 〜 +40 ℃、75 %RH以下(但し、結露のないこと)
保存温湿度 -20 〜 +60 ℃、80 %RH以下(但し、結露のないこと)
寸法 約 W 65 × H 130 × D 32 mm
重量 130 g(電池含む)
テストリード長 約 75 cm
電源 単4形乾電池 × 2本
電池寿命 約 800 時間(アルカリ電池使用時)
付属品 取扱説明書、テストリード
オプション 200 mA ヒューズ:DMF-3502
校正
規格準拠 IEC61010-1 CAT II 1000V、CAT III 600V
JAN 4983621100464
※本器に付属の電池は試供品です。市販の通常の電池よりも電池寿命が短いことがあります。バックライト/ブザーを多用されますと電池寿命が短くなります。

▲ページTOPへ戻る

オプション

CDM-35用

DMF-3502

デジタルマルチメータ

DMF-3502

デジタルマルチメータ CDM-35に内蔵のヒューズが溶断した際の交換用ヒューズ。
