検相・検電器 VP-01U

製品概要

【測定項目】低圧検相被覆線AC
【測定項目】低圧検電被覆線AC
【機能】自動電源OFF 5分
【機能】防塵IP53準拠

三相三線、三相四線式配電線での相順(起電力の発生する順番)を確認できます。

  • ペン先のような細い先端を配電線に触れる測定方法なので、混み合った配電盤内部でも手際よく測定できます。
  • 非接触式の検電機能も搭載。
  • 測定結果はLEDの色とビープ音でお知らせ。直感的でわかりやすい方式です。

標準価格

本体 ¥ 8,400(税別)

製品詳細

製品紹介ビデオ

特長

検相・検電器VP-01Uのメリット

現場を選ばない!

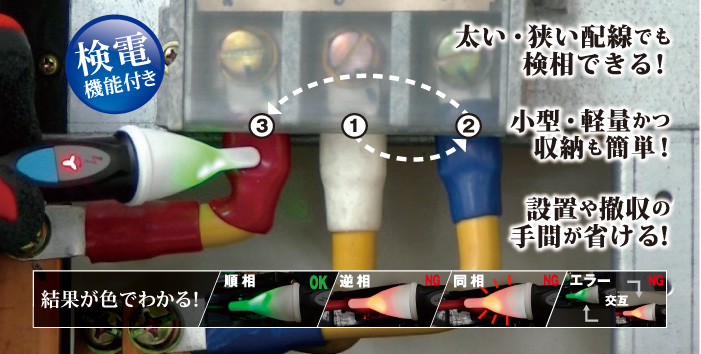

これまで対応できなかった細い、太い配線や狭い間隔でも検相可能に。

抜群の携帯性!

本体とセンサー部が一体、全長153㎜、50gの小型・軽量ボディ。ポケットやベルトでの収納が可能。

作業の効率化!

設置、測定ポイントの変更や撤収にかかる時間がゼロ。作業者の負担も軽減。

操作手順

検電モード:接地相や断線等の有無を確認します。
ファンクションボタンを
長押しすると、【 電源オン 】→【 検電モード 】になります。
被覆電線に対して、先端のセンサー部分を順番に
接触して接地相や断線(欠相)を確認します。
検相モード:配電線の相順を確認します。
検電モードにてファンクションボタンを押すと、【 検相モード 】になります。
検電モードで確認した接地相から始めます。被覆電線にセンサー部分を接触させ、ファンクションボタンを押します。
②で電子音が4回鳴動したら、  2番目の被覆電線に接触させます。電子音が4回鳴動したら、3番目の被覆電線に接触させます。
3番目の被覆電線で電子音が4回鳴動したあと、検相結果がセンサー部分に表示されます。
安全確保のために、1回目と逆の順番で検相をします。

使用例

VP-01U 検電イメージ

検電イメージ

VP-01U 検電イメージ:順相

VP-01U 検電イメージ:順相

VP-01U 検電イメージ:逆相

VP-01U 検電イメージ:逆相

※測定対象やその周辺で感電が想定される箇所では、絶縁保護具を着用してください。

各部名称

本体

VP-01U 各部名称
  • ①テストプローブ
  • ②状態表示部(赤色LED / 緑色LED)
  • ③検電モード表示部(黄色LED)
  • ④検相モード表示部(赤色LED / 緑色LED)
  • ⑤ファンクションボタン
  • ⑥クリップ
  • ⑦スペーサー
  • ⑧電池キャップ

▲ページTOPへ戻る

仕様

一般仕様

電圧範囲 AC100 ~ 1000 V
周波数 45 ~ 65 Hz
使用温湿度
  • -10~+40℃、75%RH以下(但し、結露のないこと)
  • +40~+50℃、45%RH以下(但し、結露のないこと)
保存温湿度 -20 〜 +60 ℃、80 %RH以下(但し、電池を含まず、結露のないこと)
寸法 約 W 21 × H 153 × D 26 mm
重量 50 g(電池含む)
電源 単4形乾電池 × 2本
電池寿命 約 150 時間(アルカリ電池使用時)
付属品 取扱説明書
校正 不可
規格準拠 IEC 61010 1000V CAT.III、600V CAT.IV
JAN 4983621100242

意匠登録番号 第1545035号
特許出願中
