防塵防水AC検電器 V-20WP

製品概要

【測定項目】低圧検電被覆線AC
【機能】自動電源OFF 5分 解除不可
【機能】LEDライト先端/底面
【機能】防塵IP67準拠
【機能】防水IP67準拠
【機能】落下耐性2m

約12Vの低電圧から検出可能な「ワイドモード」機能付きの非接触式AC検電器。

  • 検電状態を音とLEDでお知らせ。

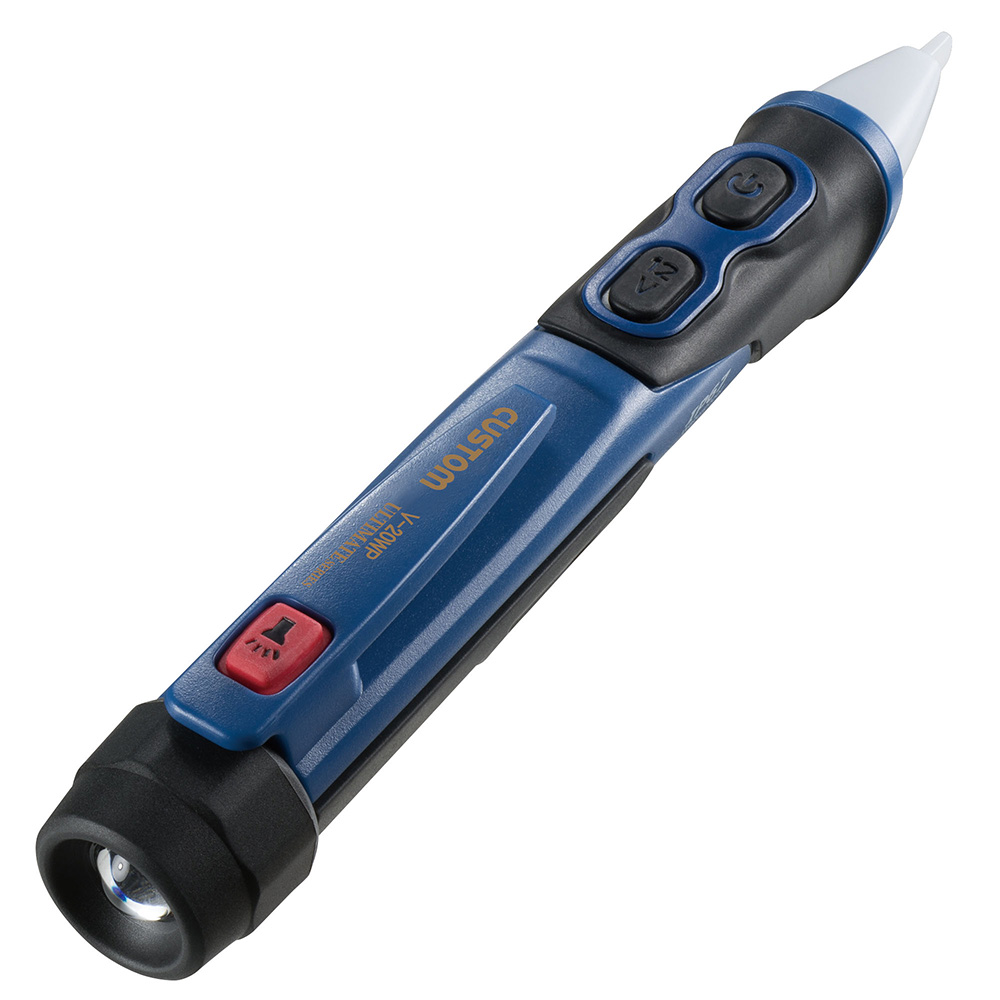

  • 暗い所で便利なLEDライトをプローブ先端と製品底面の2か所に装備。
  • IP67の防水・防塵耐性に準拠。突然の雨や水没、埃などの過酷な環境に対応しました。
  • 2mの落下耐性で衝撃対策も強化。

標準価格

本体 ¥ 4,980(税別)

製品詳細

水もホコリもおかまいなし!タフなボディで過酷な現場を切りぬけろ!

特長

防塵・防水性能

IP67規格に準拠した防塵防水構造です。突然の雨や水没、埃の多い過酷な現場でも安心して使用できます。

IP67:粉塵が内部に侵入せず、水深1mに30分間浸しても浸水しない保護性能

耐落下性能

2mの高さからの落下にも耐える耐落下性能があります。

AC12V〜 ワイドモード

約12 Vの低電圧から検出可能なワイドモード付です。

操作手順

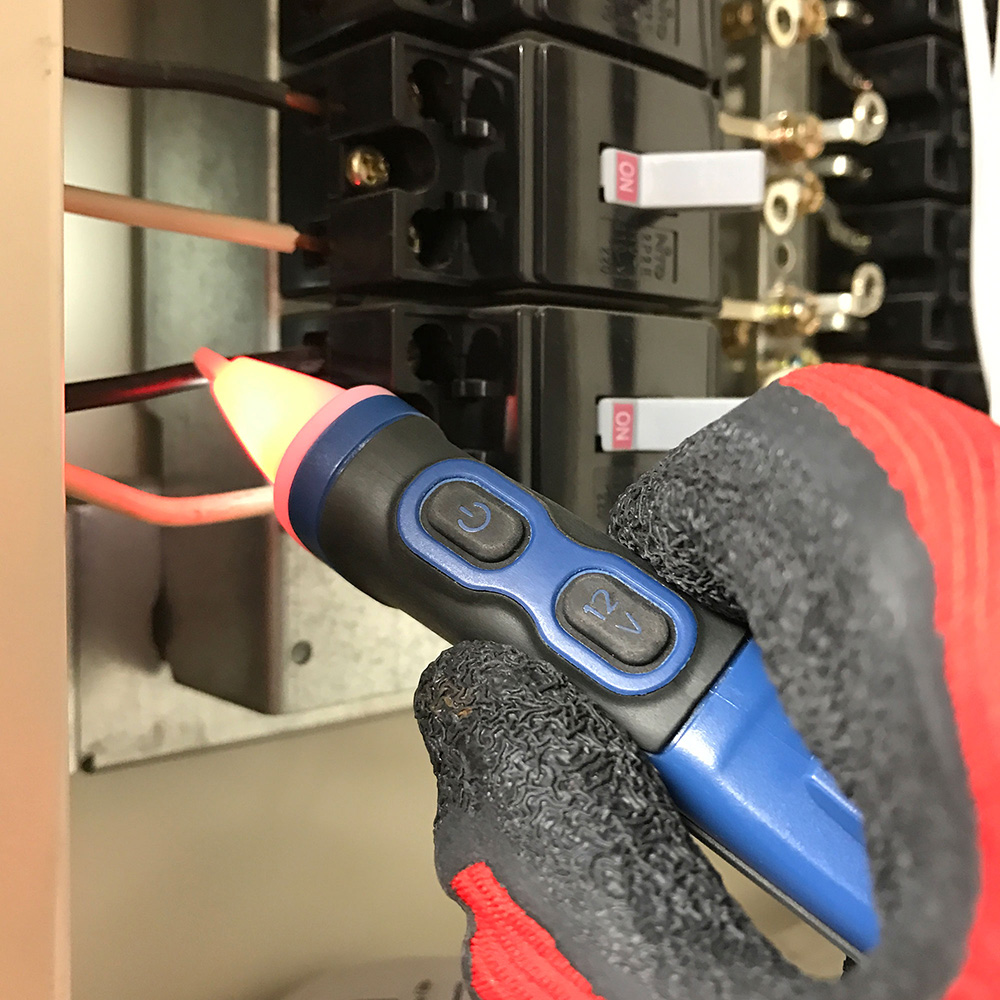

V-20WP 検電イメージ

被覆線にテストプローブの先端を接触させます。交流電圧を検出すると、音とLEDでわかりやすくお知らせします。

  • 測定対象やその周辺で感電が想定される箇所では、絶縁保護具を着用してください。
  • 測定対象は被覆線です。

ノーマルモード・ワイドモード

12Vボタンを押し続けている間、低電圧にも対応する「ワイドモード」になります。

V-20WP ノーマルモード・ワイドモード※低電圧側の検電電圧AC12Vは目安です。正確な電圧値を測定する場合はテスター等をご使用ください。

その他の特長

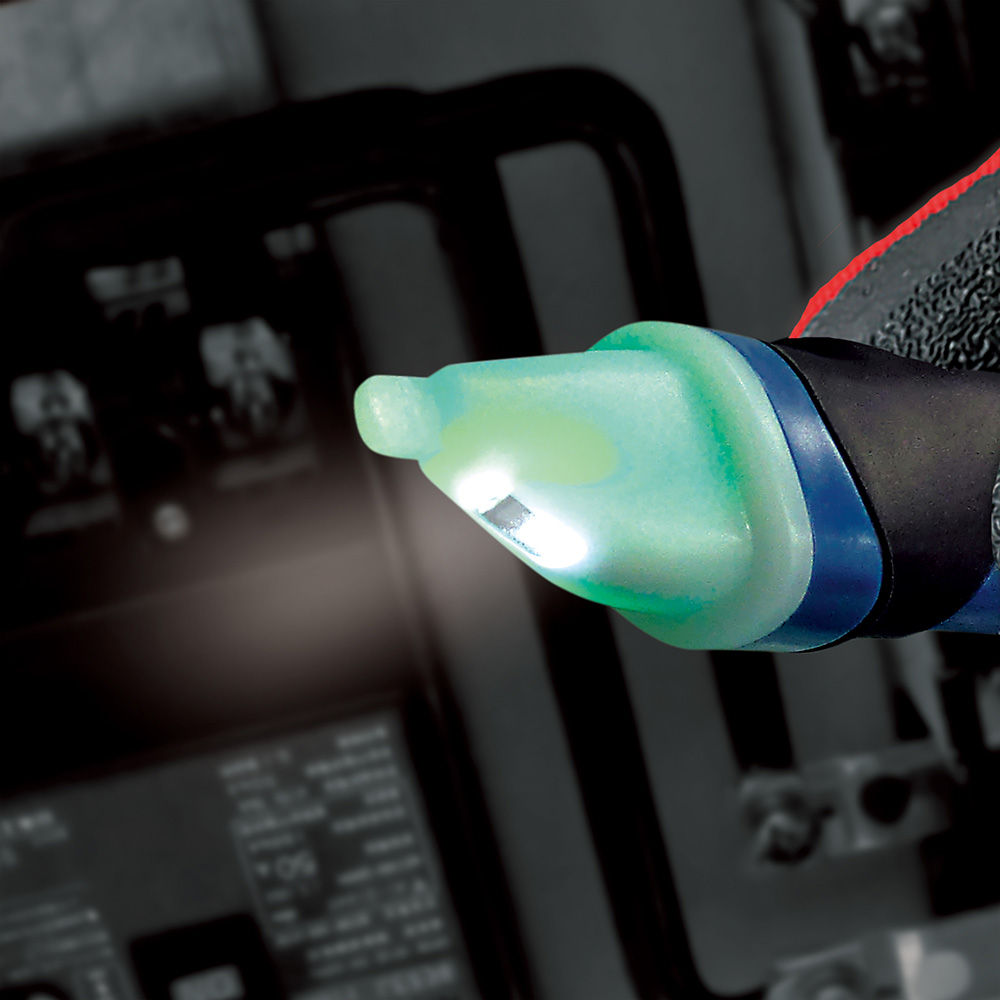

LED点灯イメージ(先端側)

LED点灯イメージ(先端側)

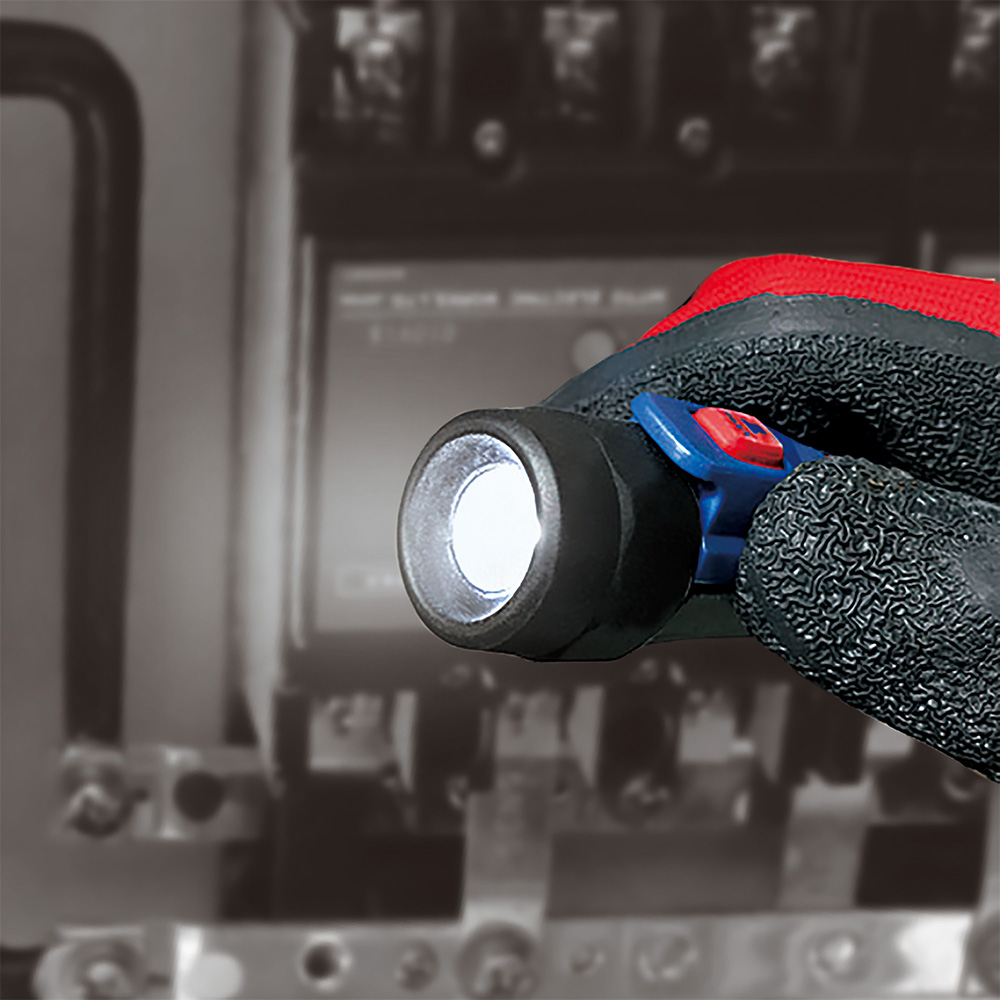

LED点灯イメージ(底面側)

LED点灯イメージ(底面側)

各部名称

本体

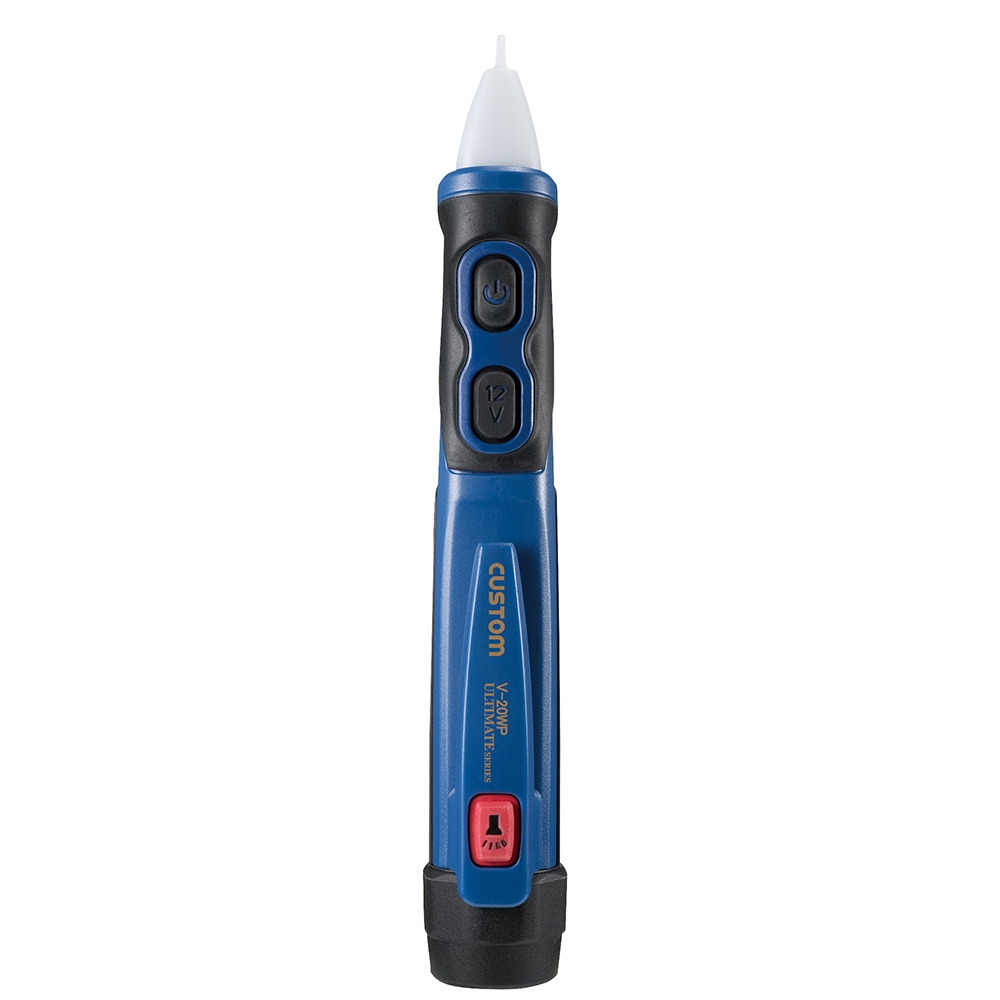

V-20WP 各部名称
  • ①電池キャッップ
  • ②背面LEDライト
  • ③背面LEDライトボタン
  • ④ワイドモードボタン
  • ⑤電源ボタン
  • ⑥状態表示LED部
  • ⑦テストプローブ
  • ⑧プローブ先端LEDライト
  • ⑨センサー検知部
  • ⑩防水リング(内蔵)

▲ページTOPへ戻る

仕様

電気的性能

  検電検出範囲 周波数
ノーマルモード時AC検出電圧 100 ~ 1000 V 50 ~ 60 Hz
ワイドモード時AC検出電圧 12 ~ 1000 V

一般仕様

使用温湿度 0~+50℃、80%RH以下(但し、結露のないこと)
保存温湿度 -10 〜 +60 ℃、80 %RH以下(但し、電池を含まず、結露のないこと)
寸法 約 W 24 × H 161 × D 29 mm
重量 68 g(電池含む)
電源 単4形乾電池 × 2本
電池寿命 約30時間(アルカリ電池使用時)
付属品 取扱説明書
校正 不可
規格準拠 IEC 61010-1 CAT.IV 1000V
JAN 4983621100266
※背面LEDライトを多用されますと電池の寿命が短くなります。
