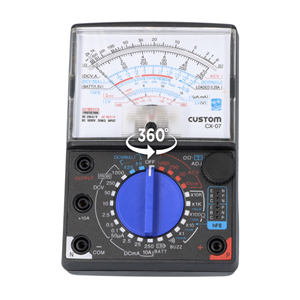

アナログテスタ CX-07

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】直流電流(ミリアンペア)
【測定項目】抵抗
【測定項目】導通

*1

【測定項目】バッテリーチェック

*2

【測定項目】デシベル
【測定項目】トランジスタチェック
【測定項目】金メッキテストリード
*1 ブザー音通知
*2 1.5V

デシベルの測定やトランジスタの増幅率(hFE)の測定が可能な多機能型モデル

  • 指示の安定した内磁型メータ素子を採用。
  • テストリード先端は接触不良の起こりにくい金メッキ処理を行っています。
  • 万一の場合も安全なヒューズによる過負荷保護方式。

標準価格

オープン

製品詳細

各部名称

CX-07 各部名称
  • ①指針
  • ②OUTPUT端子
  • ③直流(10A)入力端子
  • ④レンジ切替えスイッチ
  • ⑤-COM (マイナス端子)
  • ⑥目盛板
  • ⑦ゼロ調整ツマミ
  • ⑧0ΩDJツマミ 兼 指針ゼロ調整ツマミ(DCV(NULL)用)
  • ⑨トランジスタ(hFE)テスト端子
  • ⑩+端子 (プラス端子)

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 確度 入力インピーダンス
ACV 10、50、250、1000 V
  • フルスケールの ±4 %以内
  • フルスケールの ±5 %以内(1000 V)
9 kΩ/V
DCV 0.1、0.5、2.5、10、50、250、1000 V
  • フルスケールの ±3 %以内
  • フルスケールの ±5 %以内(1000 V)
20 kΩ/V
DCA 50 µA、2.5 mA、25 mA、250 mA、10 A
  • フルスケールの ±3 %以内
  • フルスケールの ±5 %以内(10 A)
-
Ω 2 kΩ (×1)、20 kΩ (×10)、200 kΩ (×100)、2 MΩ (×1k)、20 MΩ (×10k) メモリ長の ±3 % -
バッテリーチェック 1.5 V - -
dB -10 ~ +22 db フルスケールの ±4 % -
Iceo / IF 150 µ、1.5、15、150 MA メモリ長の ±5 % -
VF 3 〜 0 V メモリ長の ±5 % -
hFE 0 〜 1000 メモリ長の ±3 % -
※ 23±5 ℃、75 %RH、結露のないこと

一般仕様

使用温湿度 0 〜 +40 ℃、70 %RH以下(但し、結露のないこと)
保存温湿度 -10 〜 +60 ℃、80 %RH以下(但し、結露のないこと)
寸法 約 W 100 × H 150 × D 40 mm
重量 295 g
電源 単3形乾電池 × 2本、9V角型電池 × 1個
付属品 取扱説明書(保証書付き)、テストリード
校正
規格準拠 IEC-61010-1 CAT規格には準拠していません。
JAN 4983621100358
