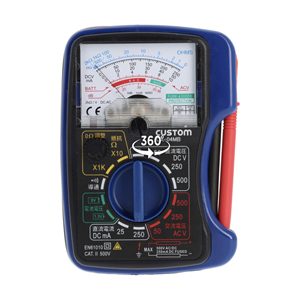

アナログテスタ CX-04MB

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】直流電流(ミリアンペア)
【測定項目】抵抗
【測定項目】導通
【測定項目】バッテリーチェック

*1

【測定項目】デシベル
【機能】磁石

*2

【測定項目】金メッキテストリード
*1 1.5V 9V
*2 本体裏面内蔵

背面にマグネットを内蔵。車両や配電盤等の金属面に本体を固定でき、両手で測定できます。

  • 導通チェック時にブザーとLEDの両方でお知らせします。
  • テストリード先端は接触不良の起こりにくい金メッキ処理を行っています。

標準価格

本体 ¥ 4,100(税別)

製品詳細

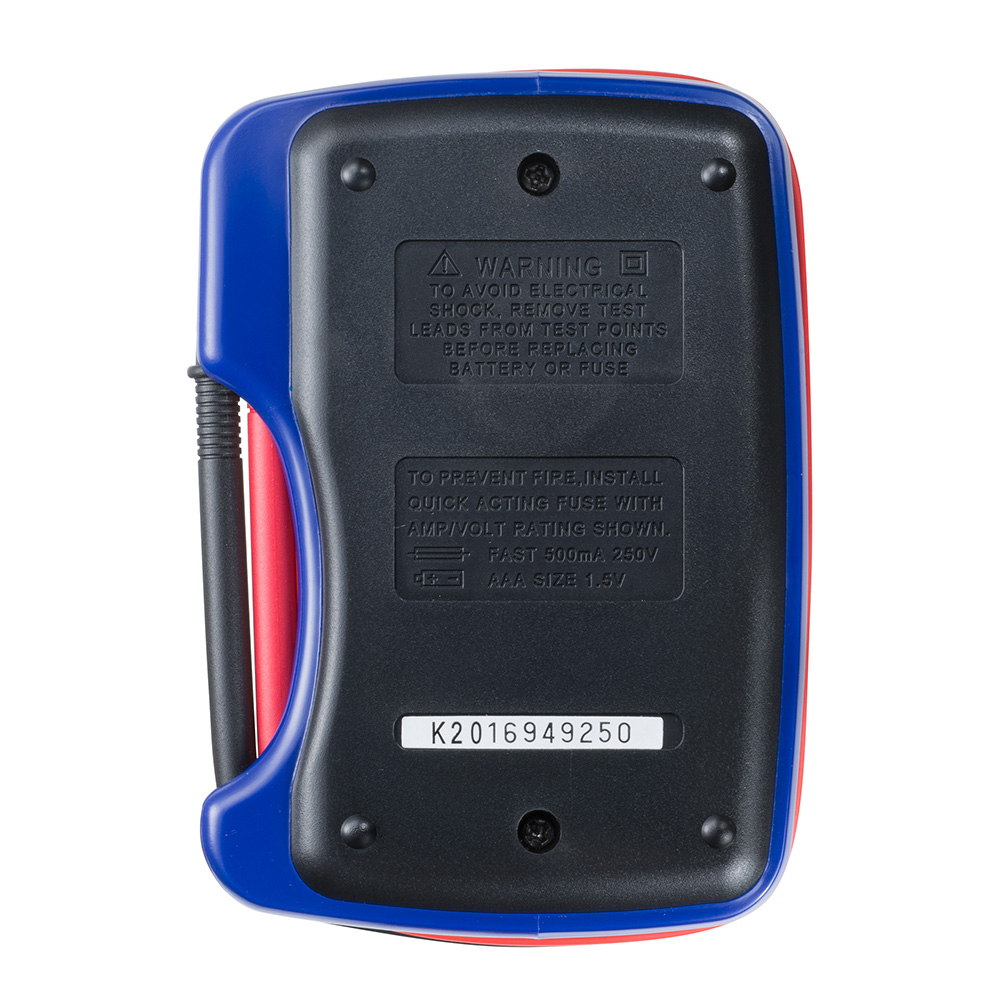

本体背面にマグネットを内蔵

CX-04MB マグネット内蔵CX-04MB 測定例

車両や配電盤等の金属面に本体を固定できるので、両手にプローブを持った測定ができます。

特許登録番号 第4898359号

導通チェック時にブザーとLEDの両方でお知らせ

CX-04MB リアルタイム表示例

周囲が騒がしい場所でもLEDの点灯で導通を確認できます。

金メッキテストリードを採用

CX-04MB 金メッキテストリード

テストリード巻き取り収納式

CX-04MB テストリード収納CX-04MB テストリード収納時

使い終えたらコンパクトに仕舞えます。

各部名称

CX-04MB 各部名称
  • ①アナログメータ表示部
  • ②針ゼロ位置調整ノブ
  • ③レンジダイヤル
  • ④直流電圧(DCV)レンジ
  • ⑤交流電圧(ACV)レンジ
  • ⑥導通LED
  • ⑦0Ω調整ノブ
  • ⑧抵抗Ωレンジ
  • ⑨導通チェックレンジ
  • ⑩電池残量チェックレンジ
  • ⑪直流電流(DCmA)レンジ
  • ⑫テストリード
  • ⑬ピンカバー

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 確度 入力インピーダンス
ACV 50、250、500 V フルスケールの ±5 % 2 kΩ/V
DCV 10、50、250、500 V フルスケールの ±5 % 2 kΩ/V
DCmA 25、250 mA フルスケールの ±5 % -
Ω 20 kΩ (×10)、2 MΩ (×1k) メモリ長の ±5 % -
dB +4 ~ +56 db - -
※ 23±5 ℃、75 %RH、結露のないこと

一般仕様

使用温湿度 +5 〜 +40 ℃、75 %RH以下(但し、結露のないこと)
保存温湿度 +5 〜 +40 ℃、75 %RH以下(但し、結露のないこと)
寸法 約 W 85 × H 120 × D 25 mm
重量 200 g
電源 A23(12V)電池 × 1個
付属品 取扱説明書
校正
規格準拠 IEC-61010-1 CAT.III 300V / CAT.II 600V
JAN 4983621110074
