アナログテスタ CX-03

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】直流電流(ミリアンペア)
【測定項目】抵抗
【測定項目】バッテリーチェック
【測定項目】デシベル

見やすい大型メーターのアナログテスタ。

  • 保護用ラバーケース付き。
  • ヘビーユーザー向け

標準価格

本体 ¥ 3,400(税別)

製品詳細

各部名称

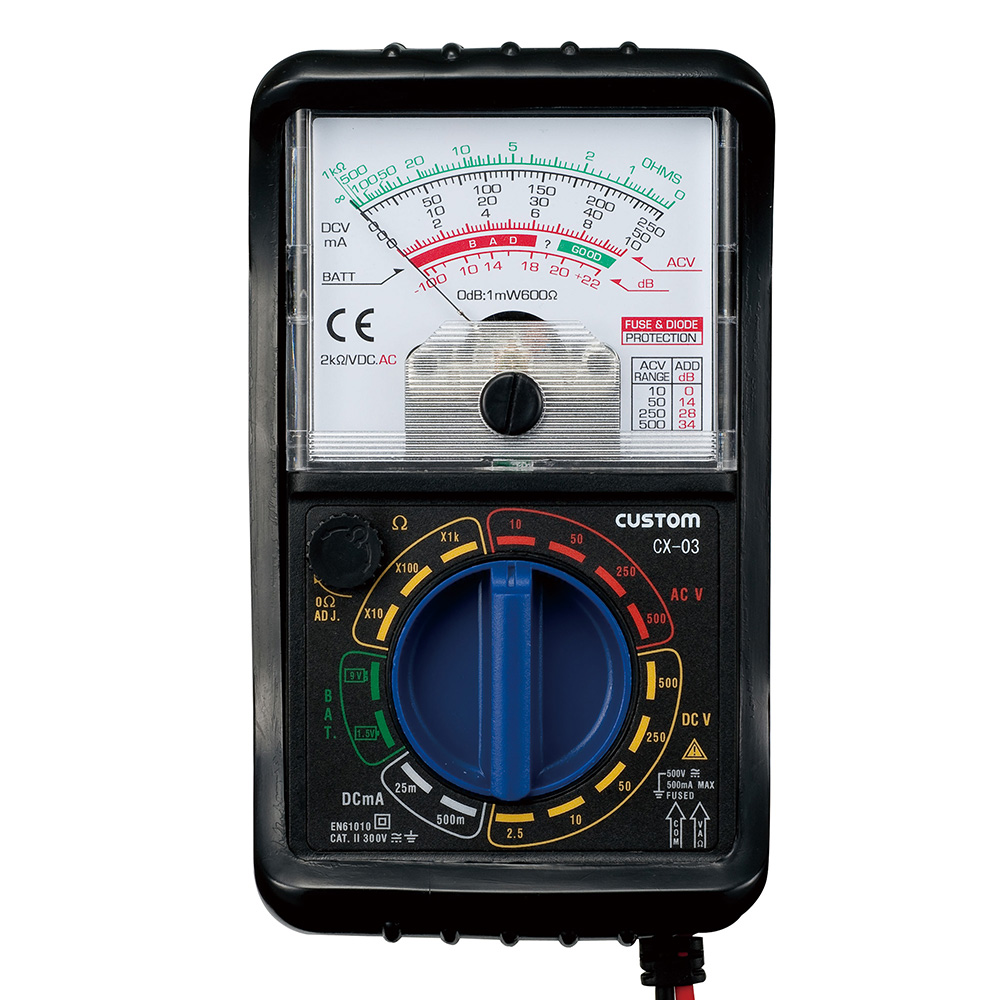

CX-03 各部名称
  • ①保護用ホルスター
  • ②アナログメーター表示部
  • ③0ΩADJ(ゼロオーム調整)ノブ
  • ④Ω(抵抗)レンジ
  • ⑤バッテリーチェックレンジ
  • ⑥DCmA(直流電流)レンジ
  • ⑦ピンカバー
  • ⑧テストリード
  • ⑨ACV(交流電圧)レンジ
  • ⑩レンジスイッチ
  • ⑪DCV(直流電圧)レンジ

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 確度 入力インピーダンス
ACV 10 V、50 V、250 V、500 V フルスケールの ±5 % 2 kΩ/V
DCV 2.5 V、10 V、50 V、250 V、500 V フルスケールの ±5 % 2 kΩ/V
DCA 25 mA、500 mA フルスケールの ±5 % -
Ω 10 kΩ(×10)、100 kΩ(×100)、 1 MΩ(×1k) メモリ長の ±5 % -
dB -10 ~ +56 db - -
※ 23±5 ℃、75 %RH以下のとき

一般仕様

使用温湿度 +5 〜 +40 ℃、75 %RH以下(但し、結露のないこと)
寸法 約 W 85 × H 140 × D 40 mm
重量 240 g
電源 単3形乾電池 × 1本
付属品 取扱説明書、保護用ホルスター
校正
規格準拠 IEC-61010 CAT.II 300V
JAN 4983621110050
