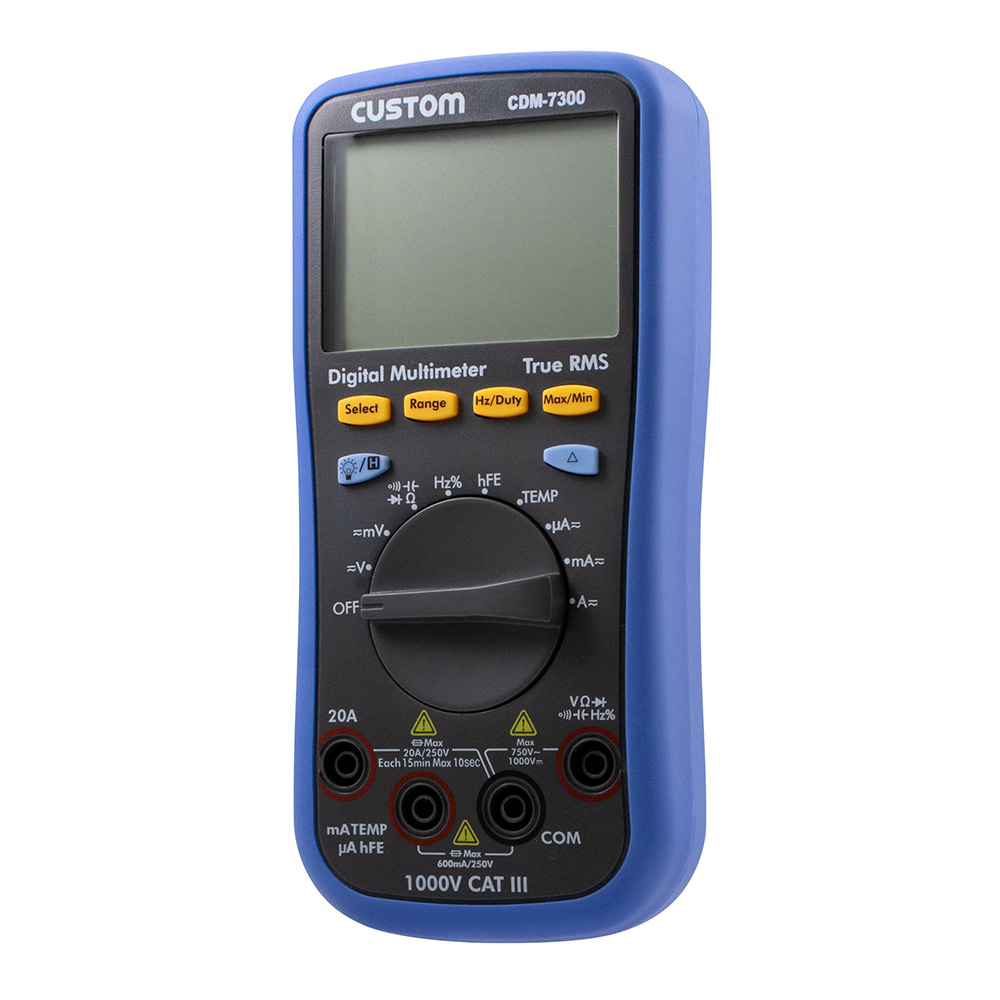

デジタルマルチメータ CDM-7300
製品概要
様々な現場で活躍できる多機能タイプ。バーグラフ表示付きでアナログメータのように数値の変化を確認できます。
- 電圧(直流、交流)、電流（直流、交流）、抵抗、周波数、静電容量、温度、導通チェック機能、ダイオードチェック機能。
- 真の実効値方式(True RMS)により正弦波以外の波形でも実効値の表示が可能。
- その他、Dutyチェック機能、データホールド機能、相対比較機能、MAX/MIN機能。
- 変換ソケットの使用で、ミニチュアコネクタ付きKタイプ熱電対が使用でき、また、トランジスタの増幅率（hFE）の測定もできます。
- バックライト付きで、暗い所での作業時も数値の確認がしやすい。
- 電池の消耗を防ぐオートパワーオフ機能を搭載しています。
- 61セグメントのバーグラフ表示で、アナログメータ感覚で数値の変化を見ることが可能。
- 本体周囲に、衝撃を緩和するラバー付き。
標準価格
本体
¥ 12,100（税別）
特長
61セグメントのバーグラフ表示
アナログメータ感覚で数値の変化を見ることが可能です。

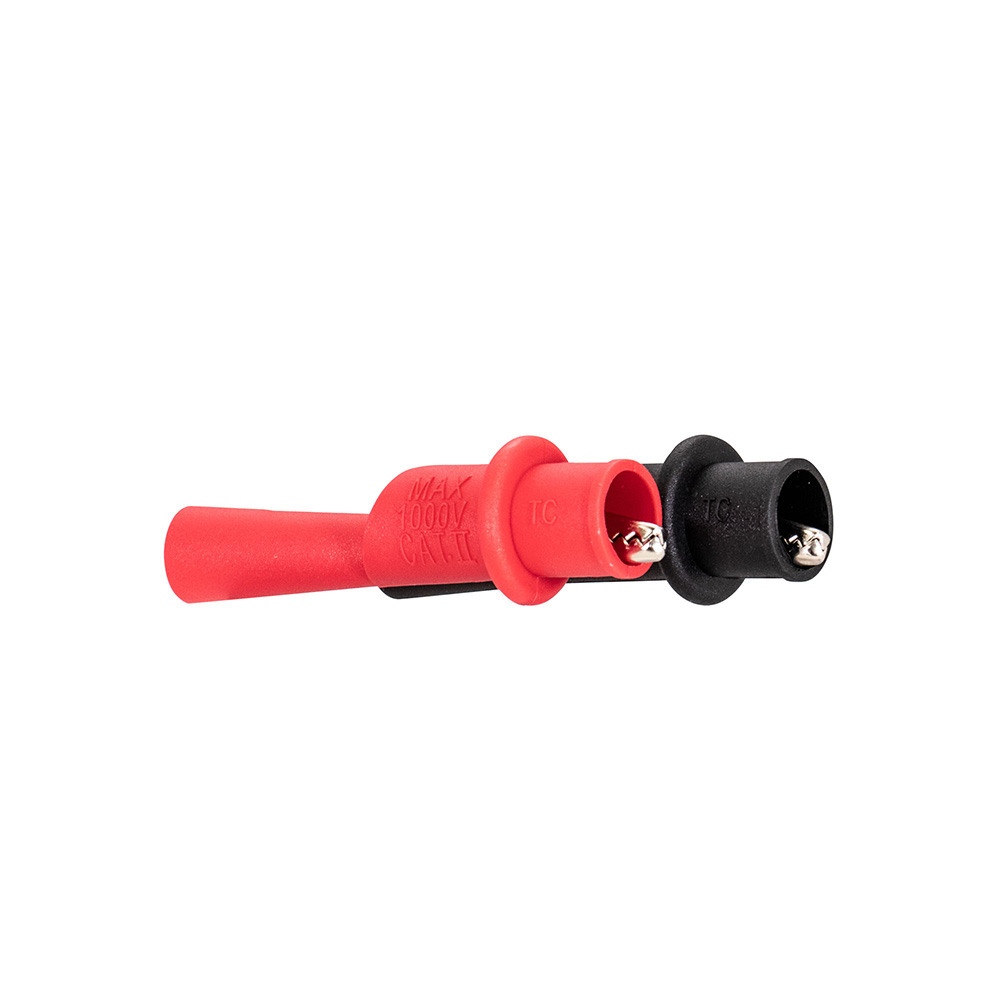

ワニ口クリップが付属
テストリードの先端に取り付けると、クリップの金属部が出る構造になっています。

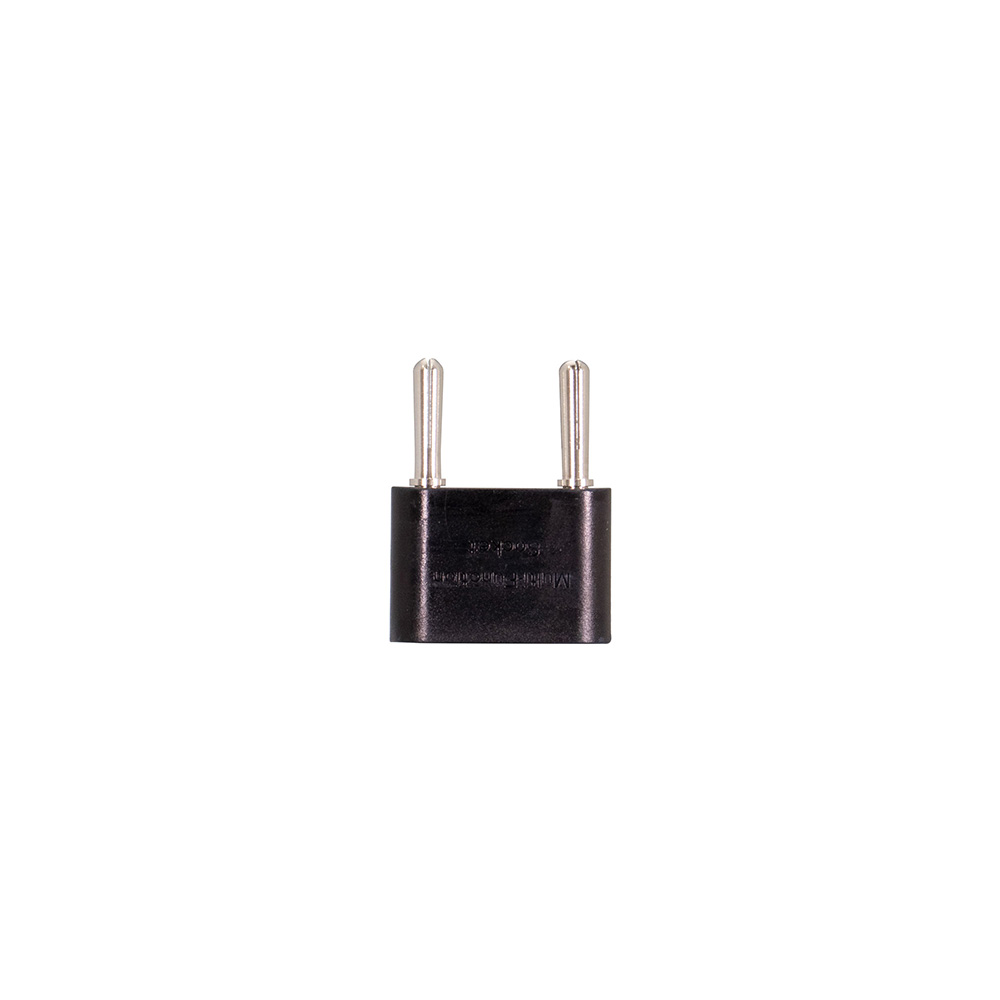

付属の変換ソケットで、K熱電対/トランジスタ増幅率の測定に対応
本体の入力端子に接続します。
製品詳細
各部名称
- ① 液晶表示部
- ② セレクトボタン
- ③ レンジボタン
- ④ バックライト/ホールドボタン
- ⑤ ファンクションダイヤル
- ⑥ 20A 入力端子
- ⑦ mA/TEMP/μA/hFE 入力端子
- ⑧ COM 入力端子
- ⑨ V/Ω/ダイオード/コンデンサ/Hz/% 入力端子
- ⑩ 相対ボタン
- ⑪ 周波数/Duty ボタン
- ⑫ 最大/最小ボタン

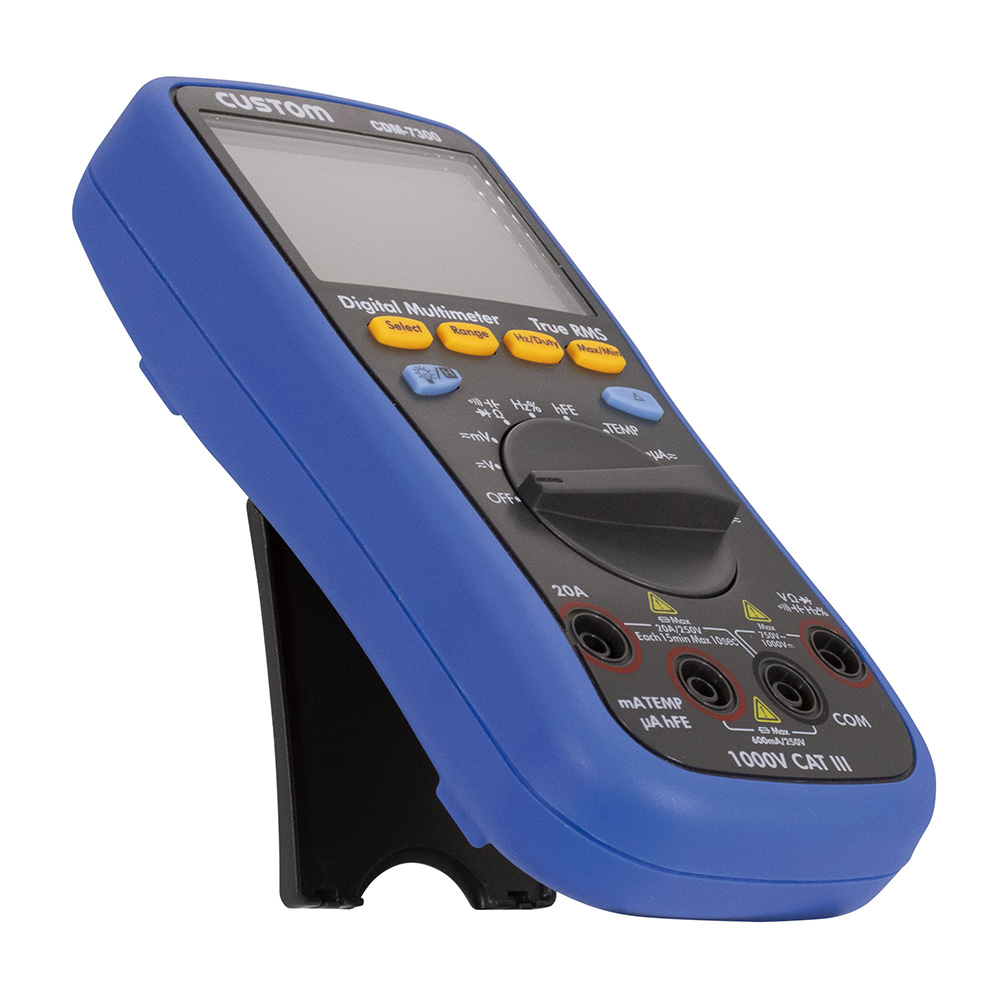

- ⑬ スタンド
- ⑭ 電池蓋
- ⑮ プローブカバー
- ⑯ テストリードのバリア部
- ⑰ テストリード
仕様
電気的性能
| レンジ | 分解能 | 確度 | 備考 | |
|---|---|---|---|---|
| DCV | 60 mV / 600 mV / 6 V / 60 V / 600 V / 1000 V | 0.01 mV / 0.1 mV / 0.001 V / 0.01 V / 0.1 V / 1 V | ±(0.5 % + 2 dgt) |
|
| ACV | 60 mV / 600 mV / 6 V / 60 V | 0.01 mV / 0.1 mV / 0.001 V / 0.01 V | ±(0.8 % + 2 dgt) |
|
| 600 V / 750 V | 0.1 V / 1 V | ±(1.0 % + 3 dgt) | ||
| DCA | 600 μA / 6000 μA / 60 mA / 600 mA | 0.1 μA / 1 μA /0.01 mA / 0.1 mA | ±(1.0 %rdg + 3 dgt) |
|
| 6 A / 20 A | 0.001 A / 0.01 A | ±(1.5 %rdg + 5 dgt) | ||
| ACA | 600 μA / 6000 μA | 0.1 μA / 1 μA | ±(1.0 % + 3 dgt) |
|
| 60 mA / 600 mA | 0.01 mA / 0.1 mA | ±(0.8 % + 2 dgt) | ||
| 6 A / 20 A | 0.001 A / 0.01 A | ±(2.0 % + 3 dgt) | ||
| Ω | 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ | 0.1 Ω / 0.001 kΩ / 0.01 kΩ / 0.1 kΩ / 0.001 MΩ | ±(0.8 %rdg + 2 dgt) |
|
| 60 MΩ | 0.01 MΩ | ±(2.0 %rdg + 3 dgt) | ||
| 静電容量 | 40 nF / 400 nF / 4 μF / 40 μF | 0.01 nF / 0.1 nF / 0.001 μF / 0.01 μF | ±(2.5 %rdg + 3 dgt) |
|
| 400 μF / 4000 μF | 0.1 μF / 1 μF | ±(5.0 %rdg + 5 dgt) | ||
| 温度 | 1000 ℃ | 1 ℃ | ±(2.5 %rdg + 3 dgt) |
|
| ブザースレッシュホールド | 備考 | |
|---|---|---|
| 導通チェック | 約 30 MΩ |
|
| レンジ | 分解能 | 備考 | |
|---|---|---|---|
| ダイオードチェック | 0 V 〜 2 V | 1 mV |
|
| 測定範囲 | 確度 | 周波数 | |
|---|---|---|---|
| 周波数 | 1 Hz 〜 10 MHz | ±(0.8 %rdg + 2 dgt) | 1.0 Vrms以上、正弦波、50%矩形波 |
| DUTY | 1.0 〜 99.0 % | ±(2.5 % + 3 dgt) | 10 Hz 〜 10 kHz, 1.5Vrms以上、矩形波 |
※ 23±5 ℃、75%RH以下のとき
一般仕様
| 検波方式 | 真の実効値方式（True RMS） |
|---|---|
| 表示 | 液晶、最大表示“6000”、バーグラフ付（61セグメント） |
| レンジ切替 | オート / マニュアル |
| 極性表示 | 自動切替、“-”のみ表示 |
| サンプリング | 約 3 回/秒 |
| 使用温湿度 | 0 〜 +40 ℃、80 %RH以下（但し、結露のないこと） |
| 保存温湿度 | -10 〜 +60 ℃、80 %RH以下（但し、結露のないこと） |
| 寸法 | 約 W 88 × H 186 × D 37 mm |
| 重量 | 約 320 g（電池含む） |
| テストリード長 | 約 85 cm |
| 電源 | 単3形乾電池 × 2本 |
| 電池寿命 | 約 700 時間（アルカリ電池使用時） |

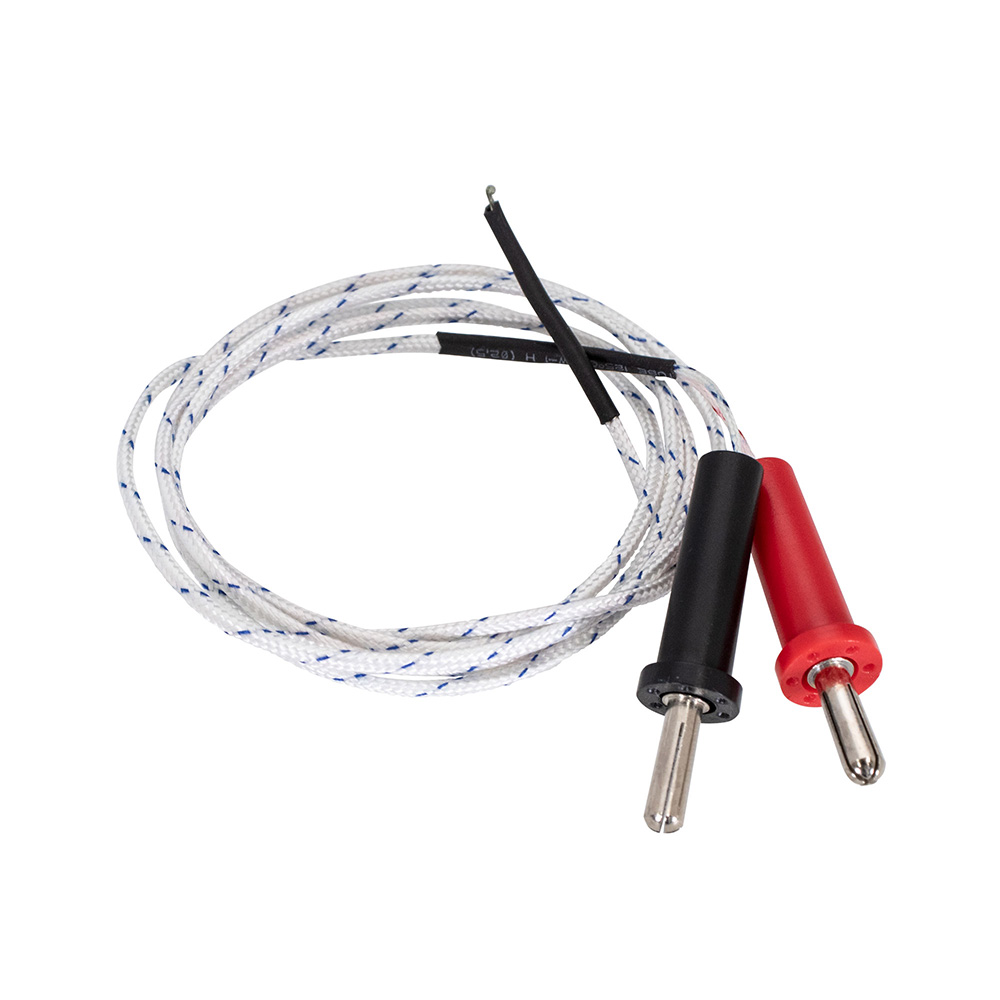

| 付属品 | 取扱説明書、テストリード、 Kタイプ熱電対、ワニ口クリップ、変換ソケット |
| オプション | |
| 校正 | 可 |
| 規格準拠 | IEC61010-1 CAT III 1000V |
| JAN | 4983621100457 |
