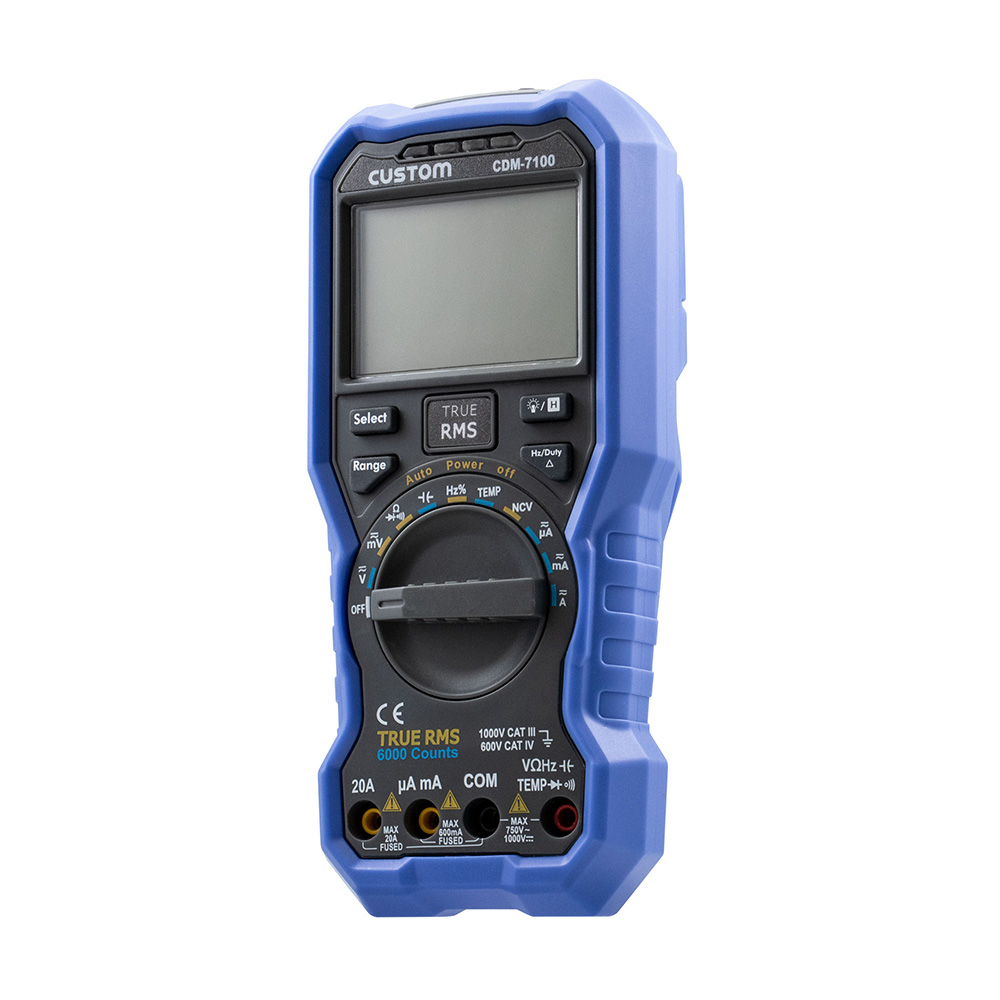

デジタルマルチメータ CDM-7100

製品概要

【測定項目】交流電圧
【測定項目】交流電圧(ミリボルト)
【測定項目】直流電圧
【測定項目】直流電圧(ミリボルト)
【測定項目】交流電流
【測定項目】交流電流(ミリアンペア)
【測定項目】交流電流(マイクロアンペア)
【測定項目】直流電流
【測定項目】直流電流(ミリアンペア)
【測定項目】直流電流(マイクロアンペア)
【測定項目】抵抗
【測定項目】導通

*1

【測定項目】ダイオードチェック
【測定項目】コンデンサーチェック
【測定項目】周波数
【測定項目】デュティーチェック
【測定項目】低圧検電被覆線AC
【測定項目】温度・K熱電対

センサー付属

【機能】ホールド
【機能】偏差
【機能】自動電源OFF

*2

【機能】バックライト搭載
【機能】TRUE RMS
【機能】LEDライト

本体先端LED

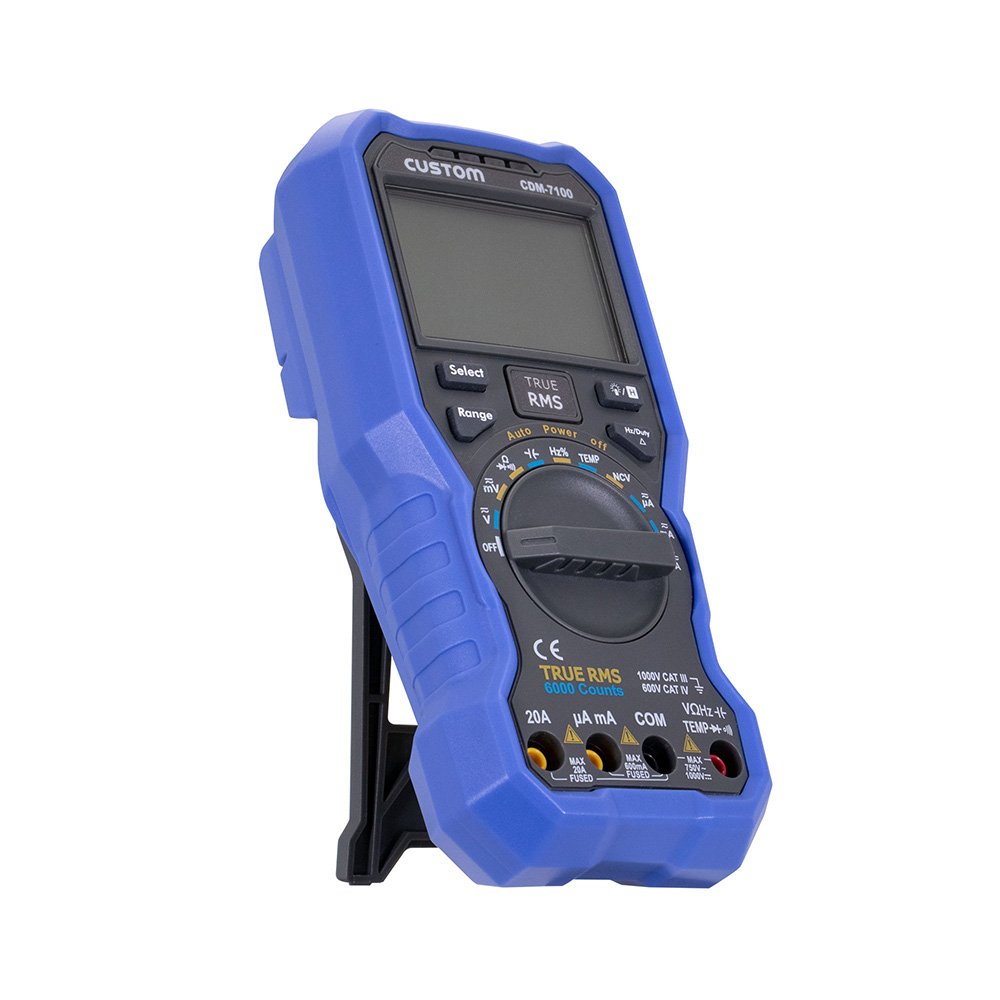

【機能】スタンド
*1 LED & ブザー音通知
*2 15分 解除可

CAT.IV対応で電力量メータにも使用可能な、様々な現場で活躍できる多機能タイプ。

  • 電圧(直流、交流)、電流(直流、交流)、抵抗、周波数、静電容量、温度、導通チェック機能、ダイオードチェック機能。
  • 真の実効値方式(True RMS)により正弦波以外の波形でも実効値の表示が可能。
  • その他、Dutyチェック機能、データホールド機能、相対比較機能。
  • バックライト付きで、暗い所での作業時も数値の確認がしやすい。
  • 電池の消耗を防ぐオートパワーオフ機能を搭載。
  • 非接触検電機能付(NCV)。
  • テストリードを背面に取り付けて収納可能。
  • 暗い所で便利なLEDライトを製品先端に装備。
  • 衝撃を緩和するホルスターケース付き。

標準価格

本体 ¥ 9,400(税別)

特長

CAT.IV対応で電力量メータにも使用可能

CDM-3000 61セグメントのバーグラフ表示

IEC61010-1 CAT III 1000V、 CAT IV 600V に準拠しています。

非接触検電機能付(NCV)

CDM-7100 非接触検電 ※イメージ

本体上部の検知部を近づけ、交流電圧を検知したら、ブザーとLEDで知らせます。

※検知電圧はAC90~1000V, 50~60Hzの範囲です。本機能は目安であり、正確な電圧を測定する場合は本器の交流電圧(ACV)測定機能をご使用ください。

LEDライトを製品先端に装備。

CDM-7100 LEDライト ※イメージ

暗い所での作業時に便利。

製品詳細

各部名称

CDM-7100 各部名称
  • ① 液晶表示部
  • ② セレクトボタン
  • ③ レンジボタン
  • ④ ファンクションダイヤル
  • ⑤ 20A 入力端子
  • ⑥ μA/mA 入力端子
  • ⑦ COM 入力端子
  • ⑧ V/Ω/Hz/コンデンサ/温度/ダイオード/導通 入力端子
  • ⑨ 周波数/Duty/相対ボタン
  • ⑩ バックライト/ホールドボタン
  • ⑪ LEDライト
  • ⑫ 検電検知部(NCV)
  • ⑬ テストリード取付け部
  • ⑭ スタンド
  • ⑮ 電池蓋
  • ⑯ プローブカバー
  • ⑰ テストリードのバリア部
  • ⑱ テストリード

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 分解能 確度 備考
DCV 60 mV / 600 mV / 6 V / 60 V / 600 V 0.01 mV / 0.1 mV / 0.001 V / 0.01 V / 0.1 V ±(0.5 % + 2 dgt)
  • 入力インピーダンス 10 MΩ
1000 V 1 V ±(0.8 % + 2 dgt)
ACV 60 mV / 600 mV / 6 V / 60 V 0.01 mV / 0.1 mV / 0.001 V / 0.01 V ±(0.8 % + 2 dgt)
  • 入力インピーダンス 10 MΩ
  • 40 Hz ~ 1000 Hz
600 V / 750 V 0.1 V / 1 V ±(1.0 % + 3 dgt)
DCA 600 μA / 6000 μA / 60 mA / 600 mA 0.1 μA / 1 μA / 0.01 mA / 0.1 mA ±(1.0 %rdg + 3 dgt)
  • 最大20 Aまで
  • 10A以上は10 秒以内
20 A 0.01 A ±(1.5 %rdg + 3 dgt)
ACA 600 μA / 6000 μA / 60 mA / 600 mA 0.1 μA / 1 μA / 0.01 mA / 0.1 mA ±(1.0 % + 3 dgt)
  • 最大20 Aまで
  • 10A以上は10 秒以内
  • 50 Hz~60 Hz
20 A 0.01 A ±(1.5 % + 3 dgt)
Ω 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ 0.1 Ω / 0.001 kΩ / 0.01 kΩ / 0.1 kΩ ±(0.8 %rdg + 2 dgt) 開放電圧:約0.3 V
6 MΩ / 60 MΩ 0.001 MΩ / 0.01 MΩ ±(2.0 %rdg + 3 dgt)
静電容量 60 nF / 600 nF / 6 μF / 60 μF 0.01 nF / 0.1 nF / 0.001 μF / 0.01 μF ±(3.0 %rdg + 3 dgt)
  • 10 nF ~ 60 mF
600 μF / 6 mF / 60 mF 0.1 μF / 0.001 mF / 0.01 mF ±(5.0 %rdg + 5 dgt)
温度 1000 ℃ 1 ℃ ±(2.5 %rdg + 3 dgt)
  • -20 ℃ ~ 400 ℃
  • Kタイプ熱電対

  ブザースレッシュホールド 備考
導通チェック 約 50 MΩ
  • 開放電圧:約 1.0 V
  レンジ 分解能 備考
ダイオードチェック 0 V 〜 3 V 1 mV
  • 開放電圧:約 3.3 V
  測定範囲 確度 周波数
周波数 1 Hz 〜 5 MHz ±(0.8 %rdg + 2 dgt) 1.0 Vrms以上、正弦波、50%矩形波
DUTY 1.0 〜 99.0 % ±(2.5 % + 3 dgt)

10 Hz 〜 10 kHz, 1.5Vrms以上、矩形波

検電 AC 90 V ~ AC 1000 V - 50 Hz または 60 Hz
※交流電圧/交流電流の確度保証は正弦波に限る。
※ 23±5 ℃、75%RH以下のとき

一般仕様

検波方式 真の実効値方式(True RMS)
表示 液晶、最大表示“6000”
レンジ切替 オート / マニュアル
極性表示 自動切替、“-”のみ表示
サンプリング 約 3 回/秒
使用温湿度 0 〜 +40 ℃、80 %RH以下(但し、結露のないこと)
保存温湿度 -10 〜 +60 ℃、80 %RH以下(但し、結露のないこと)
寸法 約 W 89 × H 190 × D 40 mm
重量 370 g(電池含む)
テストリード長 約 75 cm
電源 9V形乾電池 × 1本
電池寿命 約 200 時間(アルカリ電池使用時)
付属品 取扱説明書、テストリード、 Kタイプ熱電対、電池蓋用ドライバー
オプション
  • ケース:AC-M1
  • テストリード:ATL-3N
  • 1 A ヒューズ:DMF-711A
  • 15 A ヒューズ:DMF-7115
  • 校正
    規格準拠 IEC61010-1 CAT III 1000V、 CAT IV 600V
    JAN 4983621100440
    ※本器に付属の電池は試供品です。市販の通常の電池よりも電池寿命が短いことがあります。バックライト/ブザーを多用されますと電池寿命が短くなります。
