デジタルマルチメータ CDM-50

製品概要

【測定項目】直流電圧
【測定項目】交流電圧
【測定項目】直流電流
【測定項目】交流電流
【測定項目】抵抗
【測定項目】周波数
【測定項目】導通

*1

【測定項目】ダイオードチェック
【測定項目】バッテリーチェック
【測定項目】コンデンサーチェック
【機能】ホールド
【機能】自動電源OFF

*2

【測定項目】金メッキテストリード
*1 ブザー音通知
*2 約15分（解除可能）

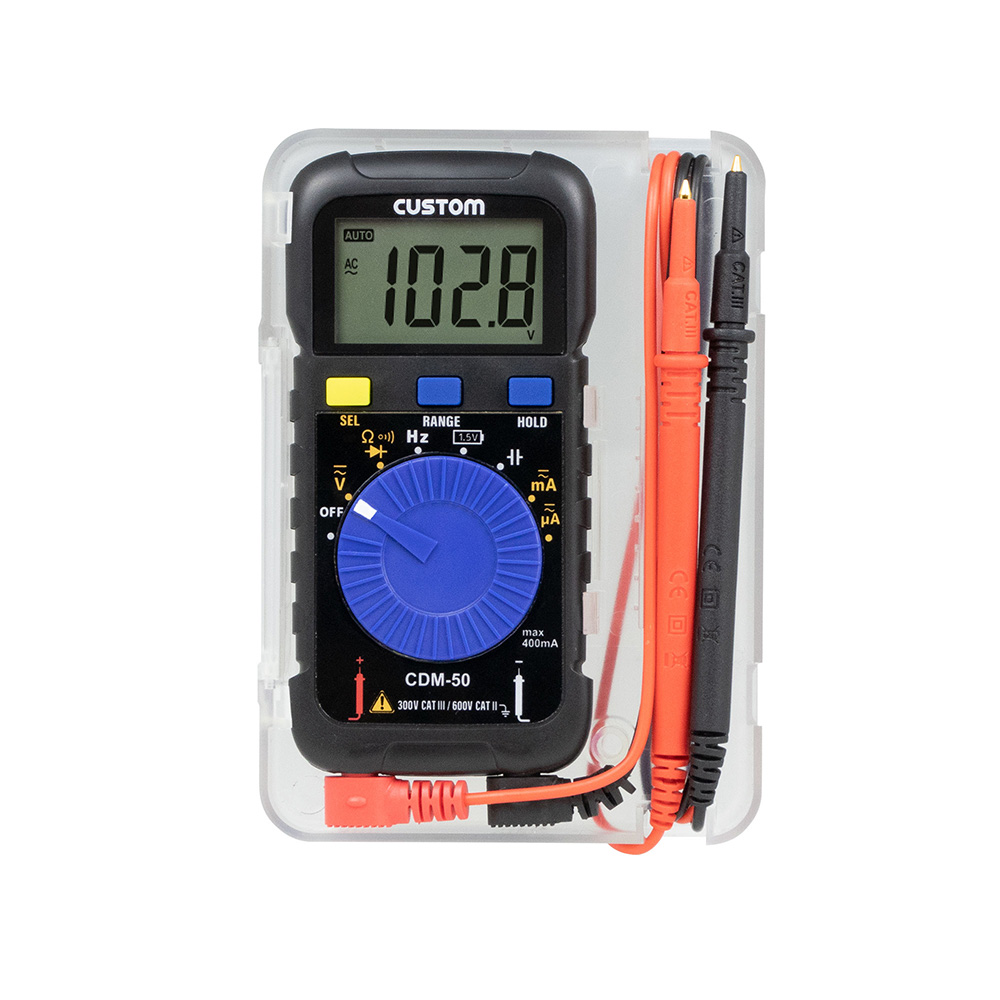

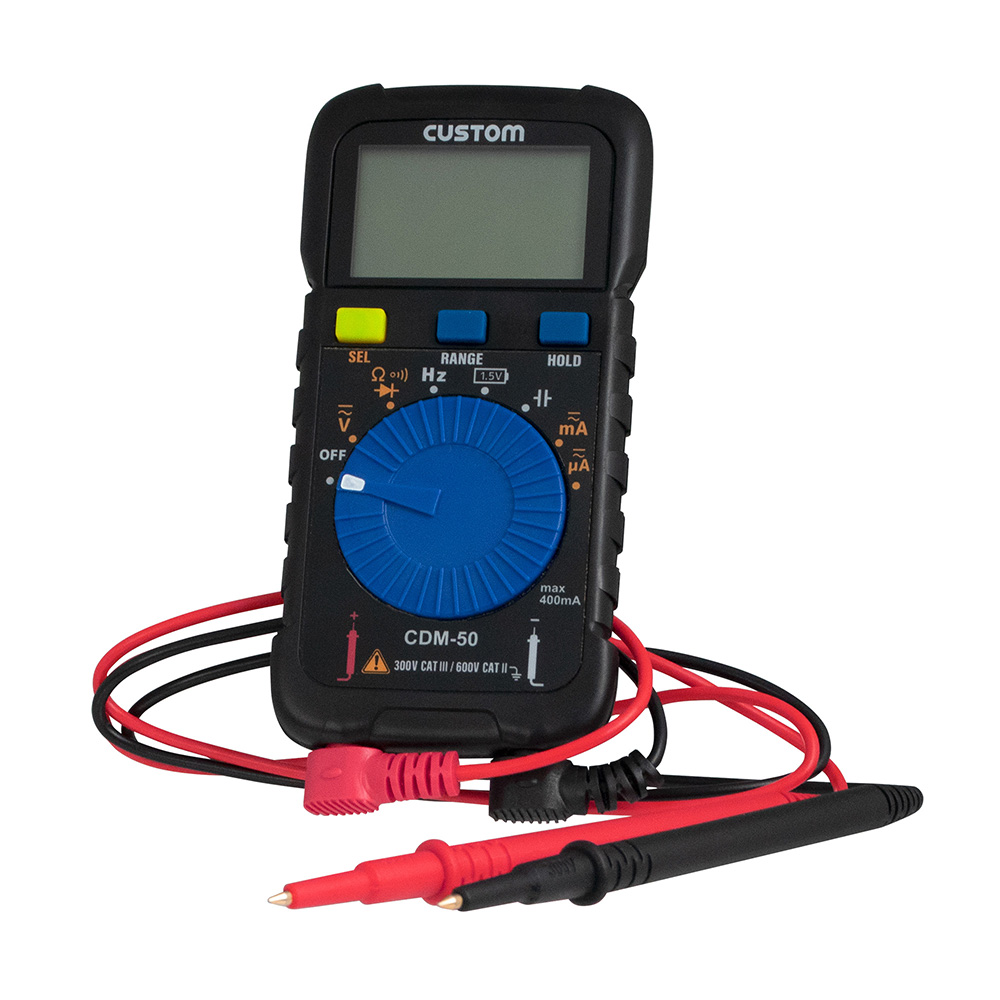

薄型で手のひらサイズのデジタルマルチメータ。

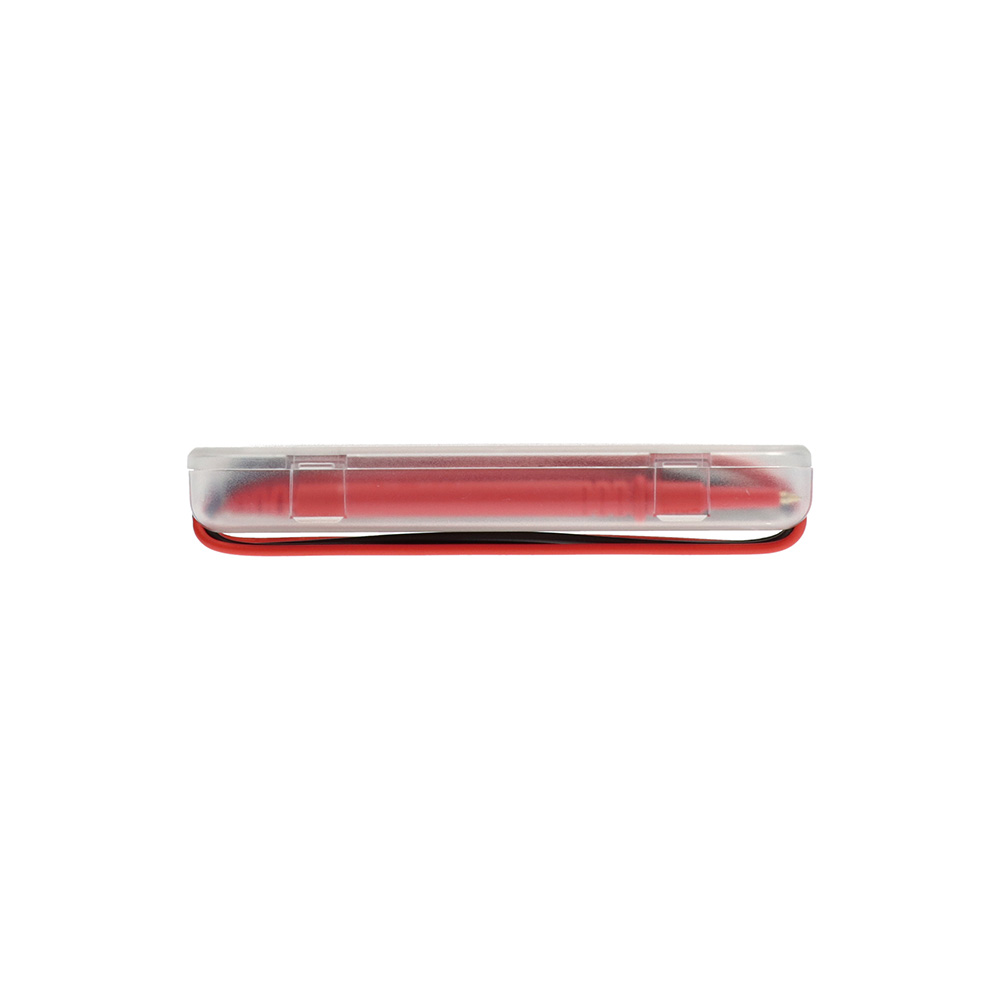

  • 携帯に便利な収納ケース付きです。
  • 測定機能は、直流電圧、交流電圧、直流電流、交流電流、抵抗、ダイオードチェック、導通チェック、周波数、コンデンサチェック、1.5 V乾電池チェックの各機能を有しています。
  • 電池の消耗を防ぐオートパワーオフ機能を搭載しています。
  • テストリードの交換ができる脱着式。

標準価格

本体 ¥ 6,500（税別）

製品特長

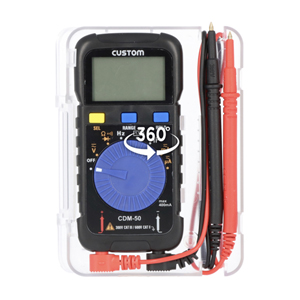

360°回転画像

画像をクリックすると別ウィンドウが開きます。

CDM-50 360度回転画像

仕様

電気的性能

  レンジ 分解能 確度 備考
DCV 4 V 0.001 V ±（1.0% + 3dgt） 入力インピーダンス 10MΩ以上
40 V 0.01 V
400 V 0.1 V
600 V 1 V
ACV 4 V 0.001 V ±( 2.0％ + 5dgt )
  • 入力インピーダンス 10MΩ以上
  • 40 Hz ～ 400 Hz
40 V 0.01 V
400 V 0.1 V
600 V 1 V
DCA 400 µA 0.1 µA ±（2.0 % + 5dgt） 最大400 mAまで
40 mA 0.01 mA
400 mA 0.1 mA
ACA 400 µA 0.1 µA ±( 2.0％ + 5dgt )
  • 最大400 mAまで
  • 50 Hz ～ 60 Hz
40 mA 0.01 mA
400 mA 0.1 mA
Ω 400 Ω 0.1 Ω ±( 2.0％ + 5dgt ) 開放電圧：約0.5 V
4 kΩ 0.001 kΩ
40 kΩ 0.01 kΩ
400 kΩ 0.1 kΩ
4 MΩ 0.001 MΩ
40 MΩ 0.01 MΩ
周波数 5 Hz 0.001 Hz ±(0.5％ + 5dgt)
  • 1 Hz〜100 kHz
  • 500 mVrms以上、正弦波、50 ％矩形波
    		•
    50 Hz 0.01 Hz
    500 Hz 0.1 Hz
    5 kHz 0.001 kHz
    50 kHz 0.01 kHz
    100 kHz 0.1 kHz
    コンデンサチェック 50 nF 0.01 nF ±(5.0 ％ + 5 dgt) 10 nF ～ 100 µF
    500 nF 0.1 nF
    5 µF 0.001 µF
    50 µF 0.01 µF
    100 µF 0.1 µF
      ブザースレッシュホールド 備考
    導通チェック 約50 Ω以下 開放電圧：約1.0 V
      レンジ 分解能 備考
    ダイオードチェック 0.001〜1.999 V 1 mV 開放電圧：約2.1 V
    ※ 23±5 ℃、80 %RHの時、確度：±（_％読み値＋_dgt最小桁の数値）
    ※ 交流電圧の確度保証は正弦波に限る。

    一般仕様

    検波方式 平均値方式
    表示 最大3999カウント
    レンジ切替 オートレンジ / マニュアルレンジ
    極性表示 自動切り替え、“-”のみ表示
    サンプリング 約 3 回/秒
    オートパワーオフ 約15分（解除可能）
    使用温湿度 0 〜 +40 ℃、80 %RH以下（但し、結露のないこと）
    保存温湿度 -10 〜 +60 ℃、70 %RH以下（但し、結露のないこと）
    寸法
  • 本体のみ：約 W 50 × H 100 × D 12 mm
  • 収納ケース：約 W 81 × H 114 × D 15.5 mm
    		•
    重量
  • 本体のみ：約 42 g（電池含む）
  • 収納ケース：約 35 g
  • 総重量：約 100 g（電池、テストリード、収納ケース含む）
    		•
    テストリード長 約470 mm
    電源 CR2032リチウム電池 × 1個
    電池寿命 約 200 時間
    付属品 取扱説明書（保証書付き）、収納ケース、テストリード
    オプション
  • テストリード：ATL-11
  • プラスチックケース：CDM-50PC
    • ※製品に付属のテストリード/プラスチックケースとそれぞれ同等のものです。
    校正 可
    適合規格 IEC61010-1 準拠, CAT II 600V, CAT III 300V
    JAN 4983621100570
    ※ 本器に付属の電池は試供品です。市販の通常の電池よりも電池寿命が短い事があります。ブザーを多用されますと電池寿命が短くなります。
