デジタルマルチメータ M-09FBM
製品概要
被覆線AC
薄型で多機能なデジタルマルチメータ。
本体背面に磁石を内蔵しているので、 配電盤などの金属面にに貼り付けることができます。
- 測定機能は、直流/交流電圧、直流/交流電流、抵抗、ダイオードチェック、導通チェック、周波数、DUTY、コンデンサチェック、検電、等の各機能を有しています。
- 電池の消耗を防ぐオートパワーオフ機能を搭載しています。
- バックライト付きで、暗い所でも安心です。
- テストリード本体収納タイプでも、 約12.5mmの薄型サイズ 。
- テストリードは金メッキ処理されており接触不良が起きにくくなっています。
標準価格
本体
¥ 7,000（税別）
製品詳細
360°回転画像
画像をクリックすると別ウィンドウが開きます。
仕様
電気的性能
| レンジ | 分解能 | 確度 | 備考 | |
|---|---|---|---|---|
| DCV | 4 V | 0.001 V | ±（1.0% + 3dgt） | 入力インピーダンス 10M Ω |
| 40 V | 0.01 V | |||
| 400 V | 0.1 V | |||
| 600 V | 1 V | |||
| ACV | 4 V | 0.001 V | ±( 2.0％rdg + 5dgt ) |
|
| 40 V | 0.01 V | |||
| 400 V | 0.1 V | |||
| 600 V | 1 V | |||
| DCmA | 40 mA | 0.01 mA | ±( 2.0％rdg + 5dgt ) | 最大400mAまで |
| 400 mA | 0.1 mA | |||
| ACmA | 40 mA | 0.01 mA | ±( 2.0％rdg + 5dgt ) |
|
| 400 mA | 0.1 mA | |||
| Ω | 400 Ω | 0.1 Ω | ±( 2.0％rdg + 5dgt ) | 開放電圧：約0.4 V |
| 4k Ω | 0.001k Ω | |||
| 40k Ω | 0.01k Ω | |||
| 400k Ω | 0.1k Ω | |||
| 4M Ω | 0.001MΩ | |||
| 40M Ω | 0.01MΩ | |||
| 周波数 | 5 Hz | 0.001 Hz | ±(0.5％rdg + 5dgt) | 500 mV rms以上 |
| 50 Hz | 0.01 Hz | |||
| 500 Hz | 0.1 Hz | |||
| 5k Hz | 0.001 kHz | |||
| 50k Hz | 0.01 kHz | |||
| 100k Hz | 0.1 kHz | |||
| コンデンサチェック | 50 nF | 0.01 nF | ±(5.0 ％rdg + 5 dgt) | 10 nF ～ 100 μF |
| 500 nF | 0.1 nF | |||
| 5 μF | 0.001 μF | |||
| 50 μF | 0.01 μF | |||
| 100 μF | 0.1 μF |
| 測定範囲 | 周波数 | |
|---|---|---|
| NCV | AC 80 V ～ AC 600 V | 50 Hz または 60 Hz |
※ 交流電圧の確度保証は正弦波に限る。
一般仕様
| 検波方式 | 平均値方式 |
|---|---|
| 表示 | 最大3999カウント |
| レンジ切替 | オートレンジ |
| 極性表示 | “-”のみ表示 |
| サンプリング | 約 3 回/秒 |
| オートパワーオフ | 約30分（解除可能） |
| 使用温湿度 | 0 〜 +40 ℃、80 %RH以下（但し、結露のないこと） |
| 保存温湿度 | -10 〜 +60 ℃、70 %RH以下（但し、結露のないこと） |
| 寸法 | 約 W 70 × H 127 × D 12.5 mm |
| 重量 | 約 110 g（電池含む） |
| 電源 | CR2032リチウム電池 × 1個 |
| 電池寿命 | 約 60 時間 |

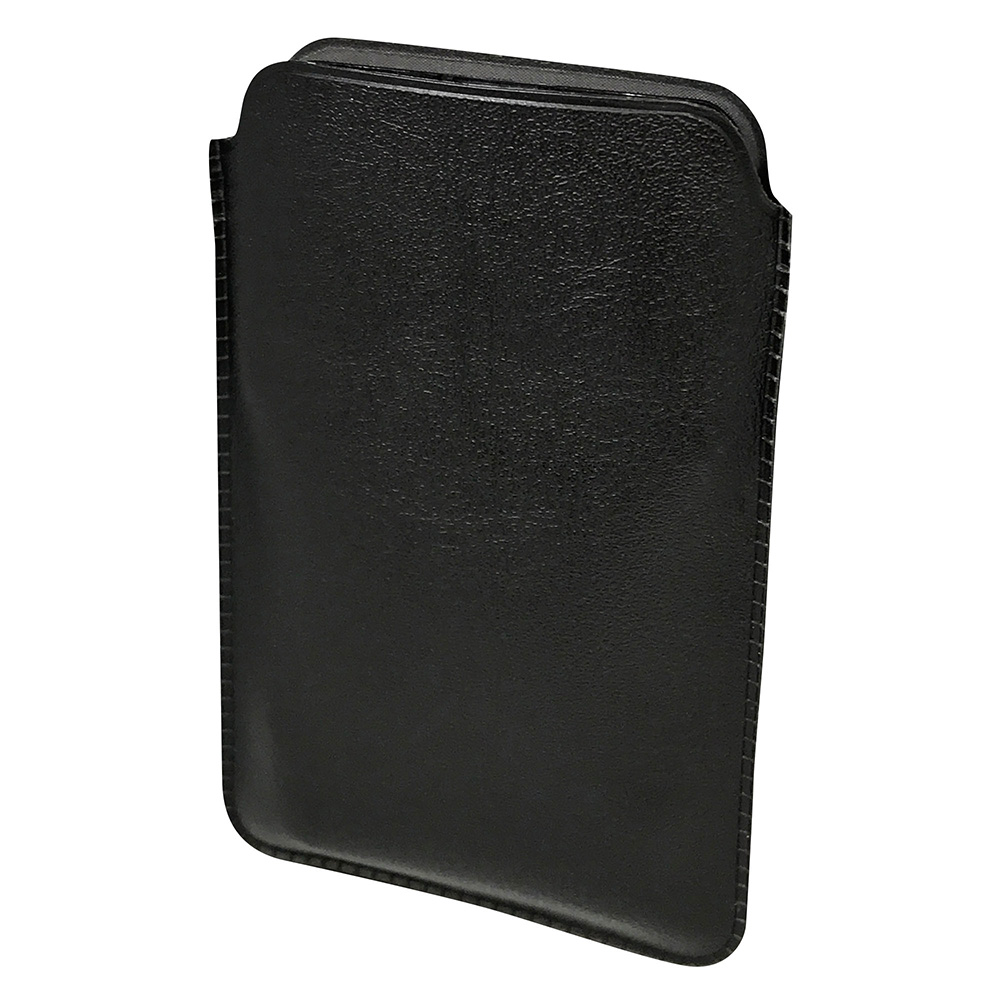

| 付属品 | 取扱説明書、ソフトケース |
| オプション | ケース：CC-02 ※製品に付属のケースとは異なります。 |
| 校正 | 可 |
| 適合規格 | IEC-61010-01 300V CAT.III, 600V CAT.II |
| JAN | 4983621100327 |
