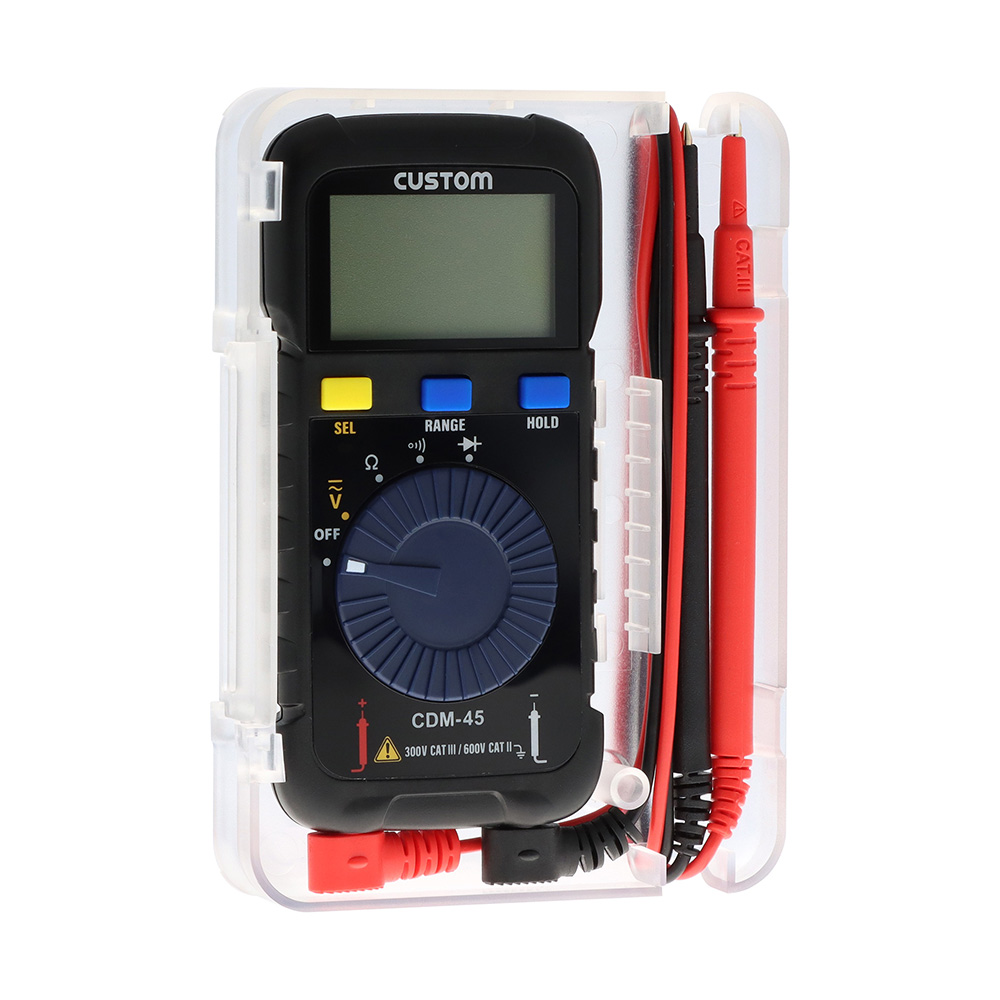

デジタルマルチメータ CDM-45

製品概要

*1 ブザー音、LED通知
*2 約15分（解除可能）

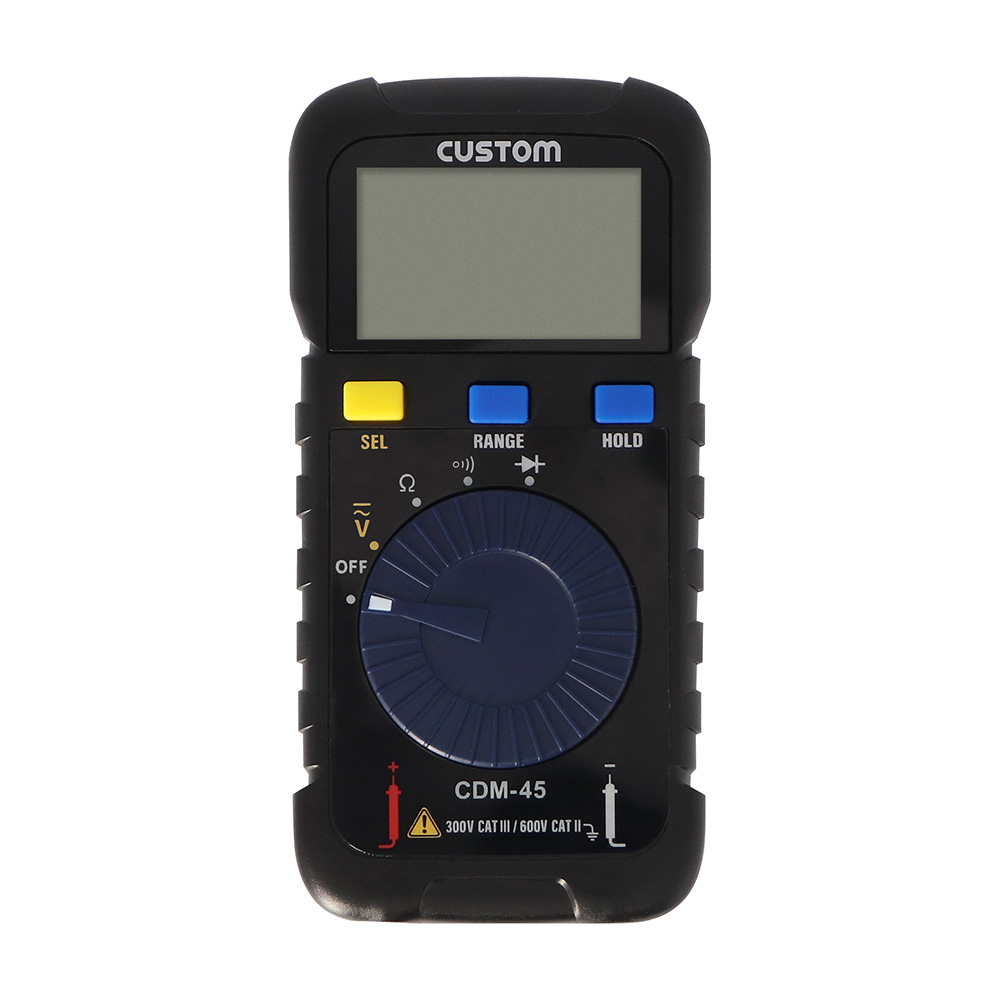

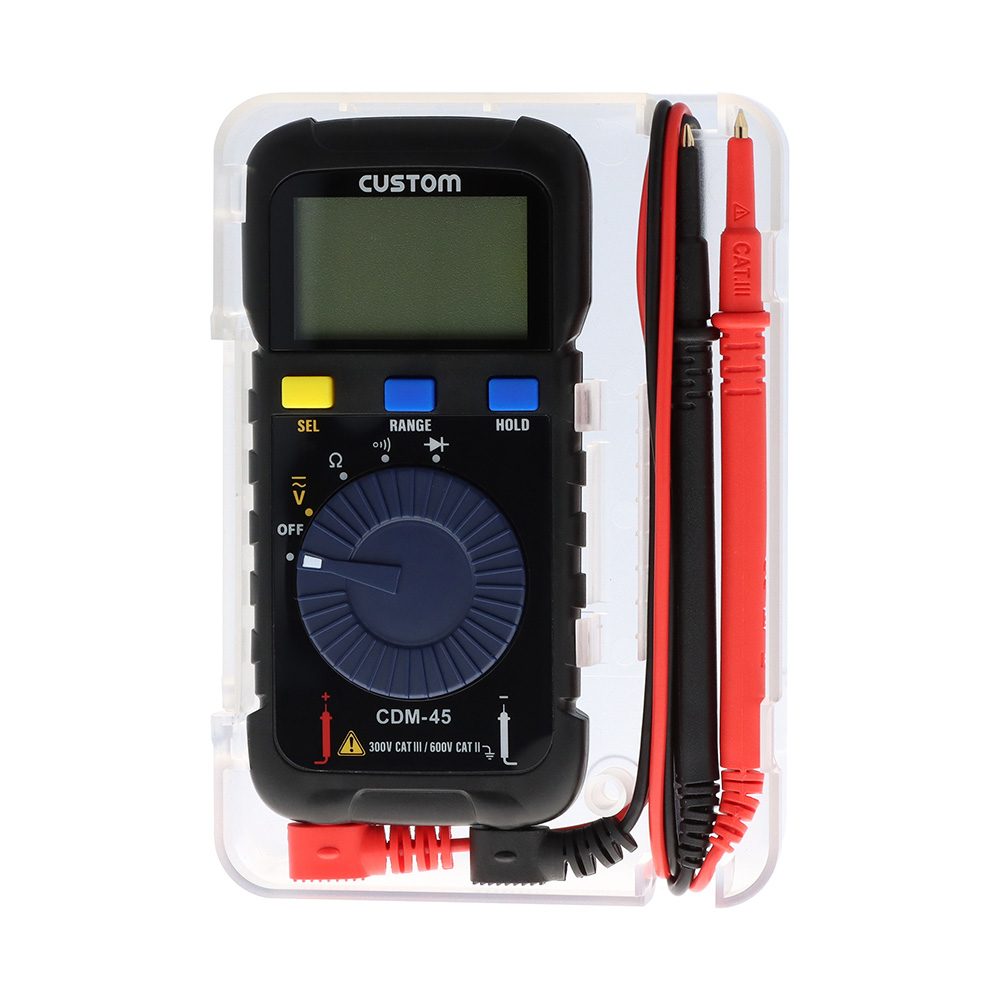

薄型で手のひらサイズな上に必要な機能だけに集約したデジタルマルチメータ。

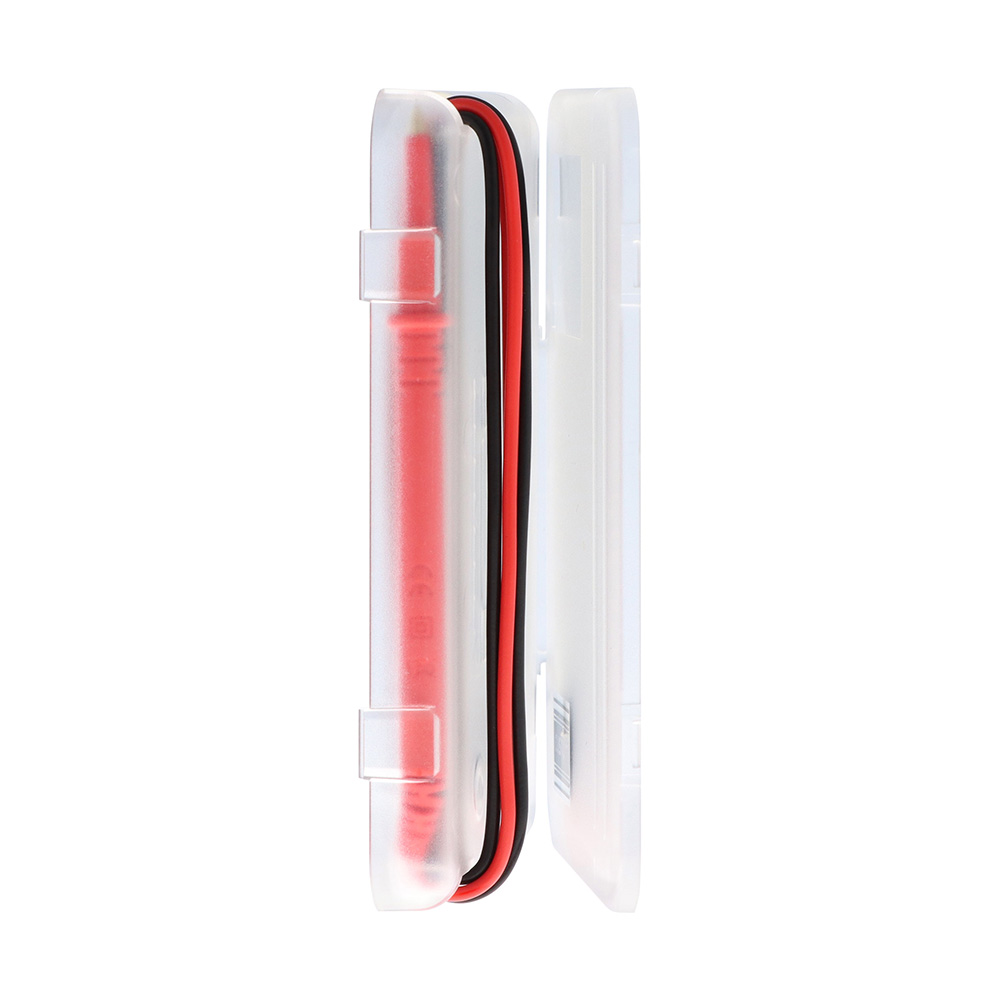

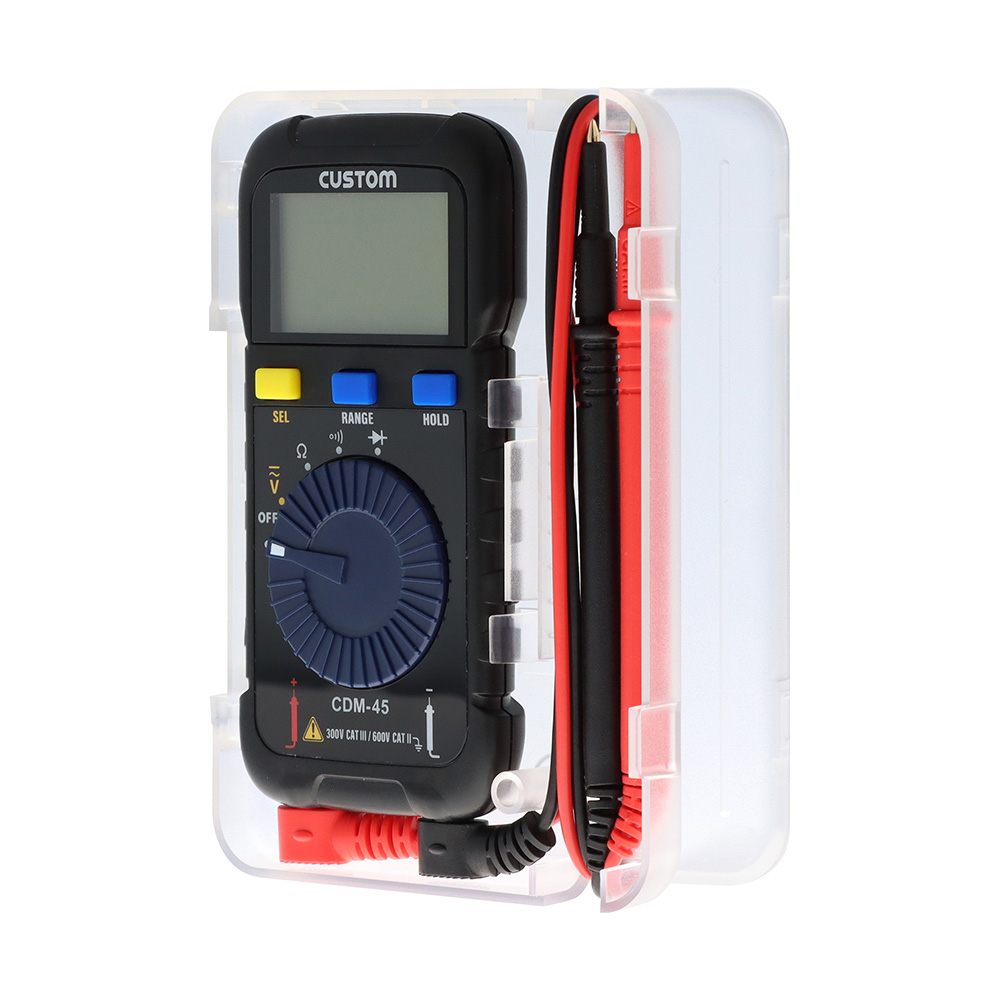

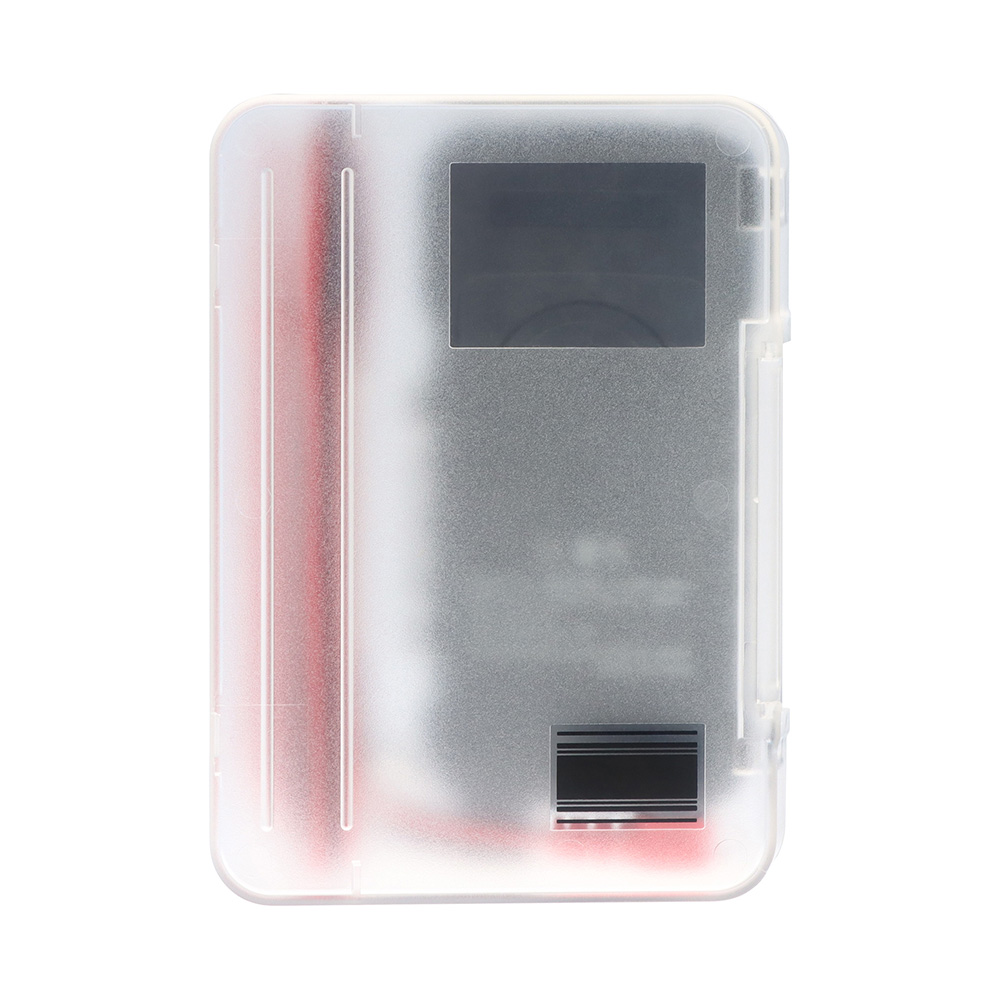

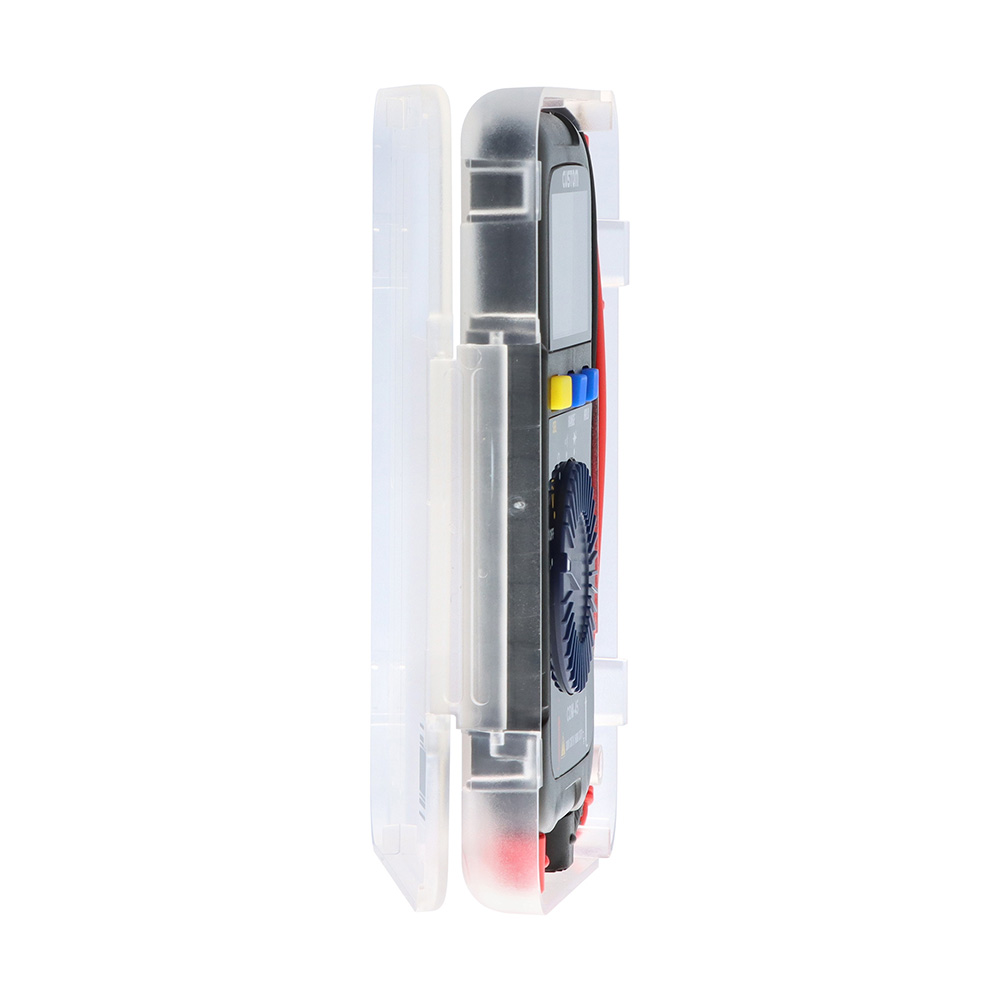

携帯に便利な収納ケース付きです。

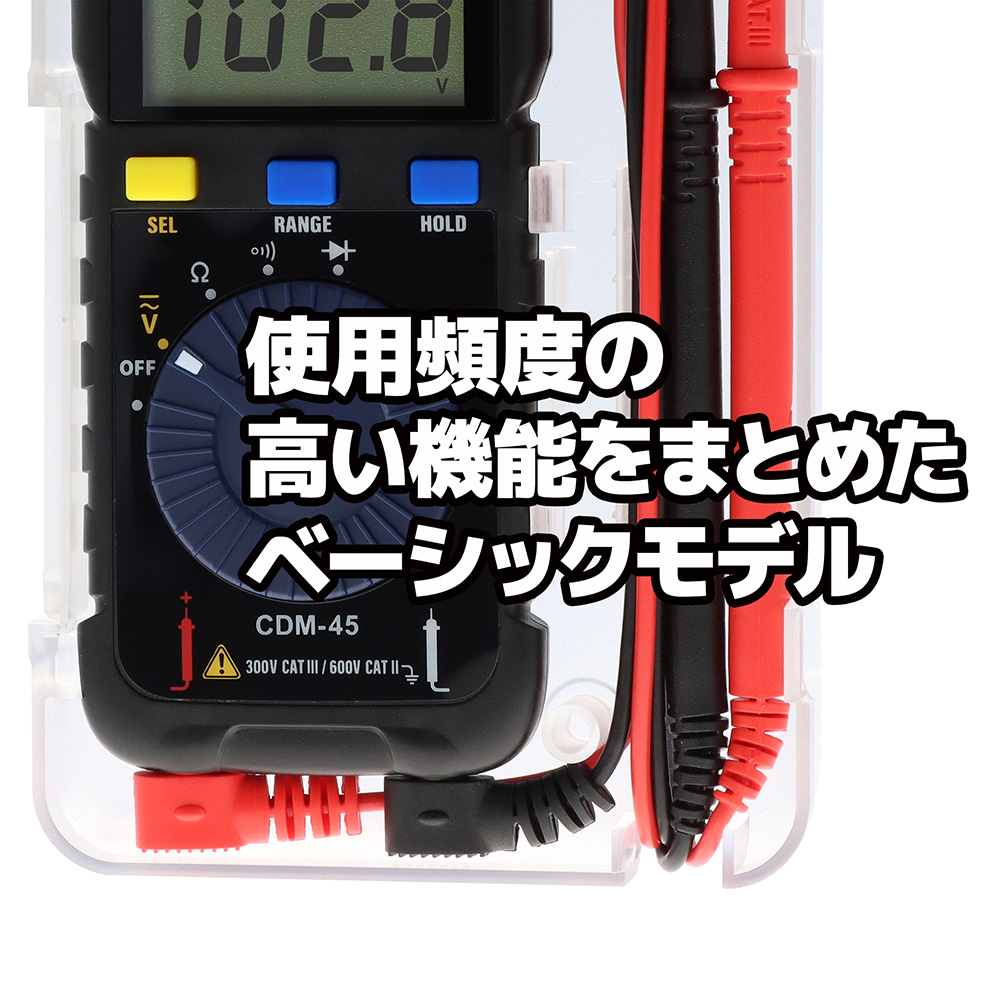

測定機能は、電圧(直流、交流)、抵抗、導通チェック機能(ブザー、LED)、ダイオード機能の使用頻度の高い機能を凝縮。
電池の消耗を防ぐオートパワーオフ機能を搭載しています。
テストリードの交換ができる脱着式。

標準価格

本体 ¥ 4,500（税別）

製品特長

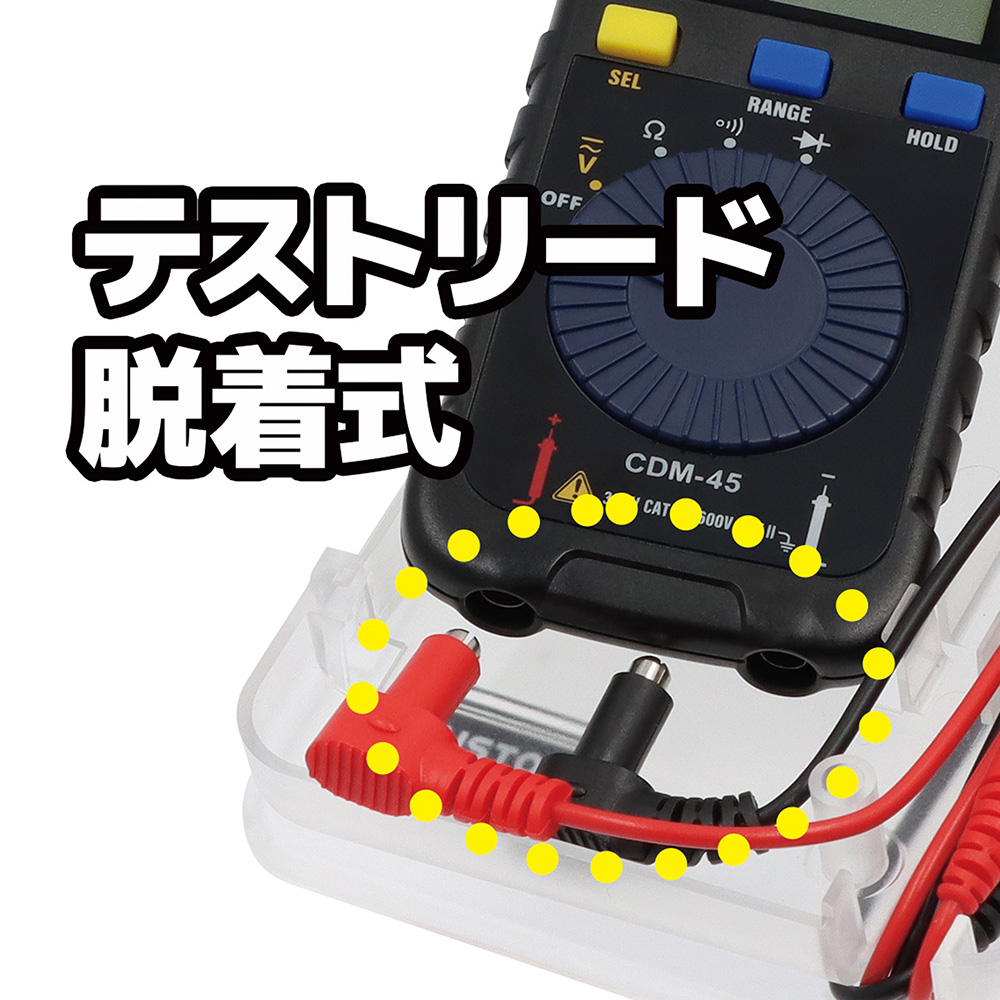

CDM-45 テストリード脱着式

CDM-45 テストリード脱着式

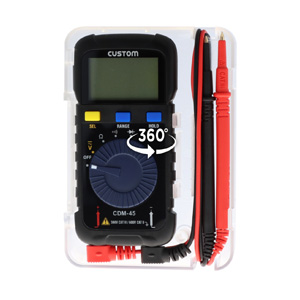

360°回転画像

画像をクリックすると別ウィンドウが開きます。

CDM-45 360度回転画像

仕様

電気的性能

	レンジ	分解能	確度	備考
DCV	2 V	0.001 V	±（1.0% + 3dgt）	入力インピーダンス 10MΩ以上
	20 V	0.01 V
	200 V	0.1 V
	600 V	1 V
ACV	2 V	0.001 V	±( 2.0％ + 5dgt )	入力インピーダンス 10MΩ以上 40 Hz ～ 400 Hz
	20 V	0.01 V
	200 V	0.1 V
	600 V	1 V
Ω	200 Ω	0.1 Ω	±( 2.0％ + 5dgt )	ー
	2 kΩ	0.001 kΩ
	20 kΩ	0.01 kΩ
	200 kΩ	0.1 kΩ
	2 MΩ	0.001 MΩ
	20 MΩ	0.01 MΩ

導通チェック	約50 Ω以下	開放電圧：約1.0 V

	レンジ	分解能	備考
ダイオードチェック	0.001〜1.999 V	1 mV	開放電圧：約2.1 V

※ 23±5 ℃、80 %RHの時、確度：±（_％読み値＋_dgt最小桁の数値）
※ 交流電圧の確度保証は正弦波に限る。

一般仕様

検波方式	平均値方式
表示	最大1999カウント
レンジ切替	オートレンジ / マニュアルレンジ
サンプリング	約 3 回/秒
オートパワーオフ	約15分（解除可能）
使用温湿度	0 〜 +40 ℃、80 %RH以下（但し、結露のないこと）
保存温湿度	-10 〜 +60 ℃、70 %RH以下（但し、結露のないこと）
寸法	本体のみ：約 W 50 × H 100 × D 12 mm 収納ケース：約 W 81 × H 114 × D 15.5 mm
重量	本体のみ：約 40 g（電池含む）収納ケース：約 35 g 総重量：約 97 g（電池、テストリード、収納ケース含む）
テストリード長	約470 mm

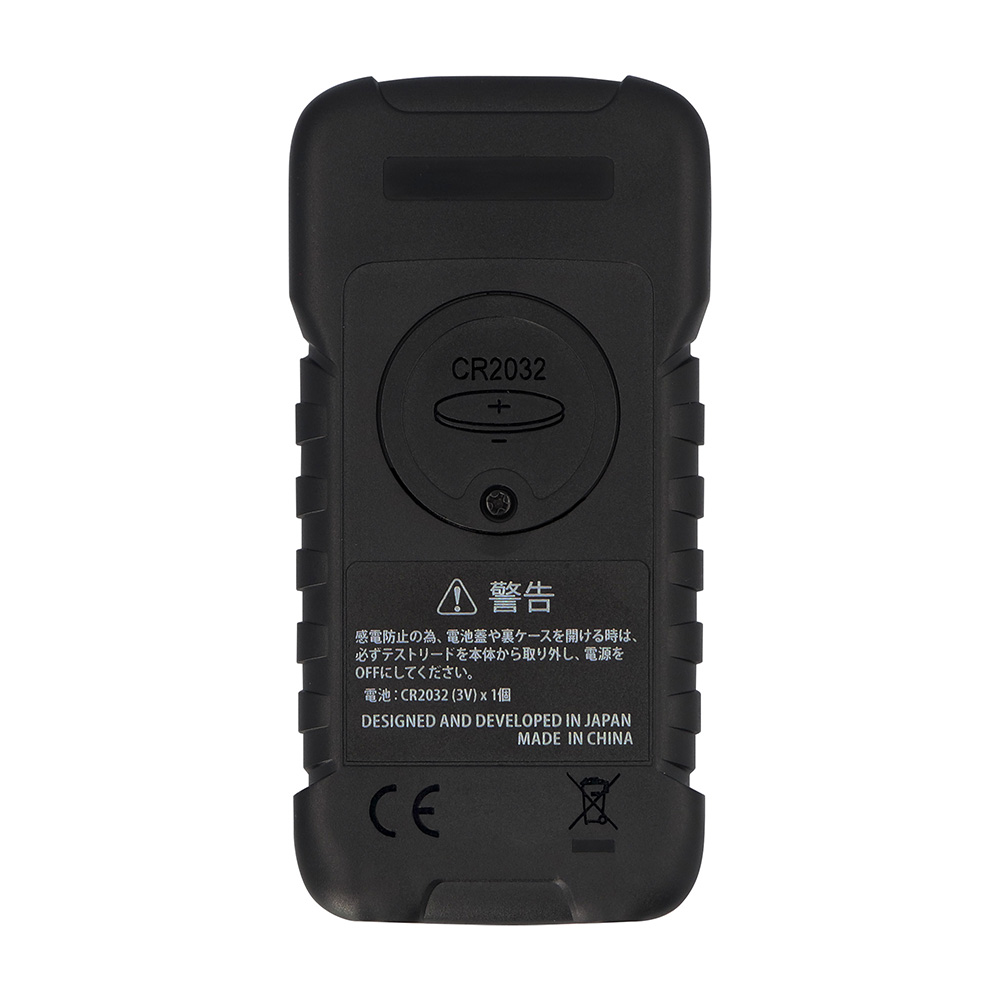

電源	CR2032 コイン電池 × 1個
電池寿命	約 200 時間
付属品	取扱説明書（保証書付）、収納ケース、テストリード
オプション	テストリード：ATL-11 プラスチックケース：CDM-50PC ※製品に付属のテストリード/プラスチックケースとそれぞれ同等のものです。
校正	可
適合規格	IEC61010-1 準拠, CAT II 600V, CAT III 300V
JAN	4983621100709

※ 本器に付属の電池は試供品です。市販の通常の電池よりも電池寿命が短い事があります。ブザーを多用されますと電池寿命が短くなります。
