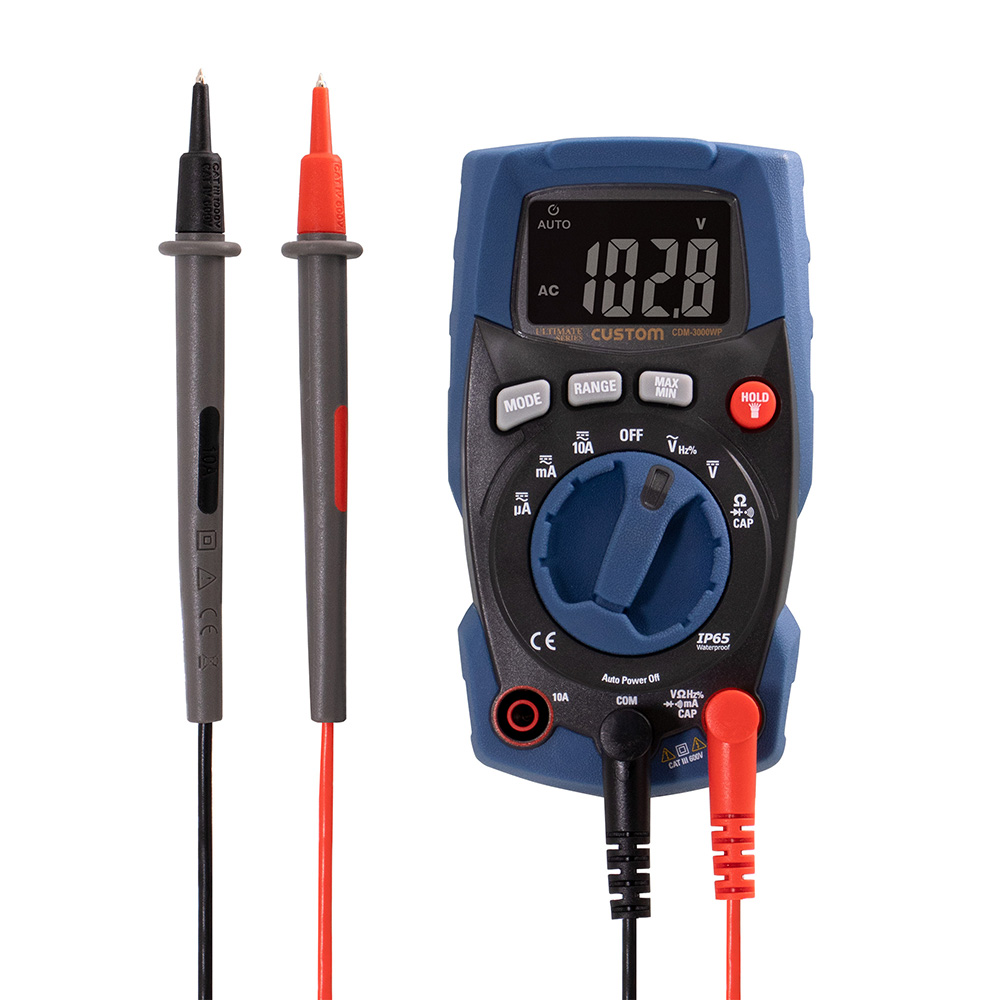

防塵防水デジタルマルチメータ CDM-3000WP

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】交流電流
【測定項目】交流電流(ミリアンペア)
【測定項目】交流電流(マイクロアンペア)
【測定項目】直流電流
【測定項目】直流電流(ミリアンペア)
【測定項目】直流電流(マイクロアンペア)
【測定項目】抵抗
【測定項目】ダイオードチェック
【測定項目】コンデンサーチェック
【測定項目】周波数
【測定項目】デュティーチェック
【機能】ホールド
【機能】MAX MIN
【機能】バックライト搭載
【機能】LEDライト
【機能】TRUE RMS
【機能】防塵IP65準拠
【機能】防水IP65準拠
【機能】落下耐性2m
*1 ブザー音通知
*2 15分 解除可

IP65規格に準拠した防塵防水構造。突然の雨や埃の多い過酷な現場に。

  • 2mの落下耐性クリアで衝撃対応性能を強化。
  • コンパクトなボディーに、電圧(直流、交流)、電流(直流、交流)、抵抗、周波数、静電容量、導通チェック機能、ダイオードチェック機能を持たせた、小型軽量のデジタルマルチメータ。
  • 真の実効値方式(True RMS)により正弦波以外の波形でも実効値の表示が可能。
  • 暗い所で便利なLEDライトを製品先端に装備。
  • バックライト付きで、暗い所でも安心です。
  • ホールド機能、MAX/MIN機能。
  • 電池の消耗を防ぐオートパワーオフ機能を搭載しています。

標準価格

本体 ¥ 17,000(税別)

特長

IP65規格に準拠した防塵防水構造

CDM-3000 防塵防水 ※イメージ

突然の雨、埃の多い過酷な現場でも心強い。

2mの落下耐性クリアで衝撃対応性能を強化

CDM-3000 落下耐性 ※イメージ

LEDライトを本体に装備

CDM-3000 バックライト ※イメージ

暗所での作業に便利です。

製品詳細

各部名称

CDM-3000WP 各部名称
  • ① 液晶表示部
  • ② レンジボタン
  • ③ モードボタン
  • ④ ファンクションダイヤル
  • ⑤ テストリード(10A)端子
  • ⑥ テストリード(COM)端子
  • ⑦ テストリード端子
  • ⑧ ホールド/LEDライトボタン
  • ⑨ 最大/最小ボタン
  • ⑩ LEDライト
  • ⑪ テストリード取付け部
  • ⑫ スタンド
  • ⑬ 電池蓋

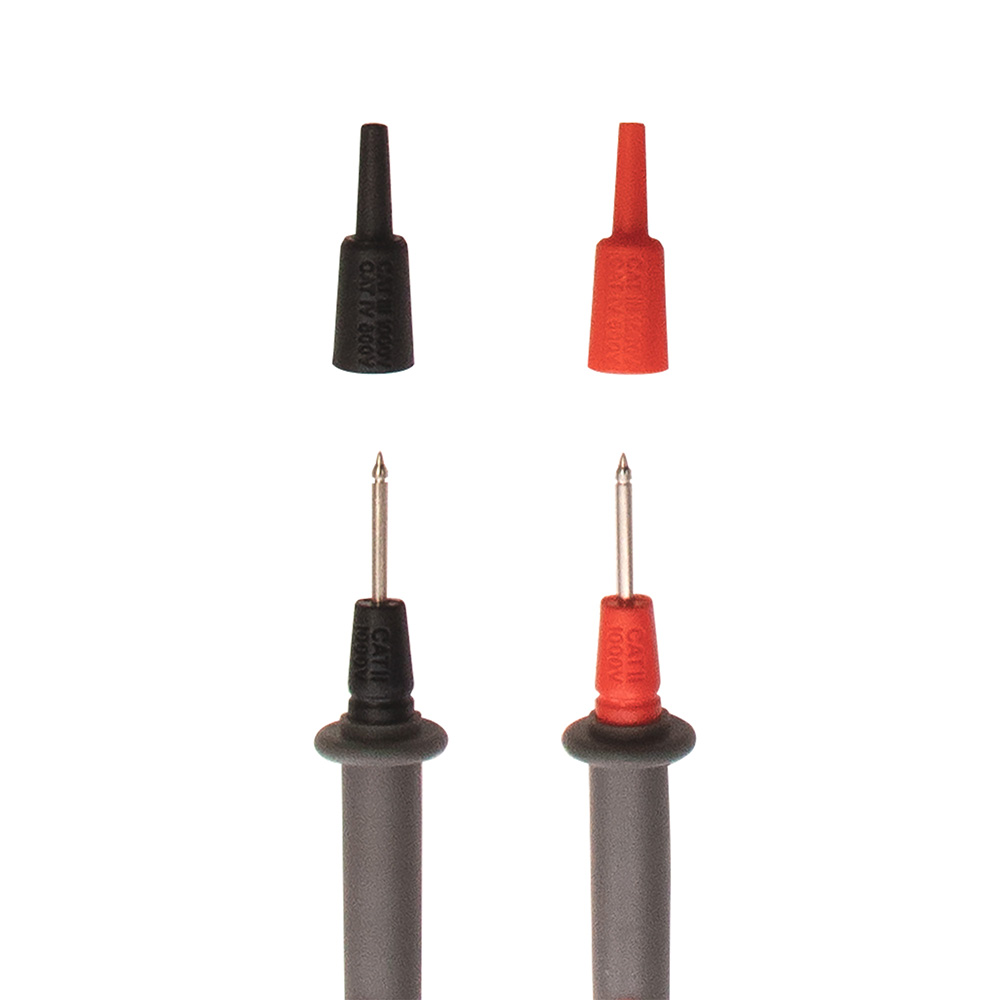

  • ⑭ プローブカバー
  • ⑮ テストリードのバリア部

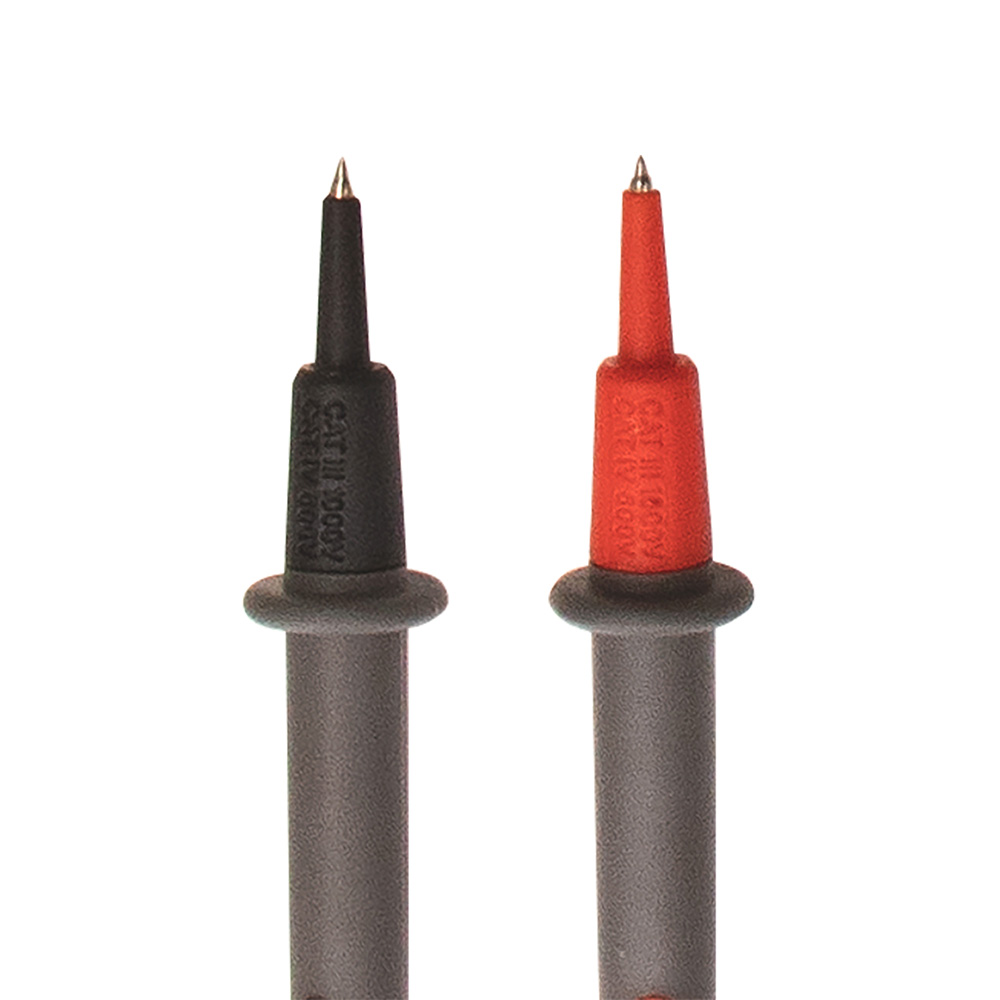

  • ⑯ テストリード

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 分解能 確度 備考
ACV 4 V 0.001 V ±(1.2 %rdg + 3 dgt)
  • 入力インピーダンス 10 MΩ
  • 1.0 V 以上
  • 45 Hz ~ 1000 Hz
  • 確度保証は正弦波に限る。
40 V 0.01 V
400 V 0.1 V
600 V 1 V
DCV 400 mV 0.1 mV ±(1.0 %rdg + 5 dgt)
  • 入力インピーダンス 10 MΩ
4 V 0.001 V ±(1.0 %rdg + 3 dgt)
40 V 0.01 V
400 V 0.1 V
600 V 1 V
ACA/DCA 400 μA 0.1 μA ±(1.2 %rdg + 3 dgt)
  • 最大10 A まで。
  • 10 A レンジでは 30 秒以内。
  • 交流電流:50 Hz ~ 60 Hz
  • 交流電流の確度保証は正弦波に限る。
4000 μA 1 μA
40 mA 0.01 mA
400 mA 0.1 mA
4 A 0.001 A ±(1.8 %rdg + 5 dgt)
10 A 0.01 A
Ω 400 Ω 0.1 Ω ±(1.5 %rdg + 5 dgt)
  • 開放電圧:約 0.5 V
4 kΩ 0.001 kΩ
40 kΩ 0.01 kΩ
400 kΩ 0.1 kΩ
4 MΩ 0.001 MΩ
40 MΩ 0.01 MΩ ±(2.5 %rdg + 20 dgt)
周波数 10 Hz 0.001 Hz ±1.2 %
  • 1 V rms 以上
  • 10 Hz 〜 10 kHz
100 Hz 0.01 Hz
1000 Hz 0.1 Hz
10 kHz 0.001 kHz
静電容量 40 nF 0.01 nF ±(4.5 %rdg + 10 dgt)
  • 10 nF ~ 4000 μF
400 nF 0.1 nF
4 μF 0.001 μF ±(3.0 %rdg + 5 dgt)
40 μF 0.01 μF
400 μF 0.1 μF
4000 μF 1 μF ±(10.0 %rdg + 10 dgt)
  ブザースレッシュホールド 備考
導通チェック 約 50 MΩ
  • 開放電圧:約 1.0 V
  レンジ 分解能 備考
ダイオードチェック 0 V 〜 3 V 1 mV
  • 開放電圧:約 3.5 V
  測定範囲 確度 周波数
DUTY 10. 〜 90.0 % ±(2.0 % + 2 dgt) 10 Hz 〜 1 kHz 矩形波
※交流電圧/交流電流の確度保証は正弦波に限る
※ 23±5 ℃、75%RH以下のとき

一般仕様

検波方式 真の実効値(TRUE RMS)
表示 液晶、最大4000カウント
レンジ切替 オート / マニュアル
極性表示 自動切替、“-”のみ表示
サンプリング 約 3 回/秒
使用温湿度 +5 〜 +40 ℃、75 %RH以下(但し、結露のないこと)
保存温湿度 -20 〜 +60 ℃、80 %RH以下(但し、結露のないこと)
寸法 約 W 67 × H 121 × D 47 mm
重量 210 g(電池含む)
テストリード長 約 90 cm
電源 単4形乾電池 × 2本
電池寿命 約 100 時間(アルカリ電池使用時)
付属品 取扱説明書、テストリード
オプション テストリード:ATL-3N
校正
規格準拠 IEC 61010-1 600V CAT.III
JAN 4983621100396
※LEDライト/ブザーを多用されますと電池寿命が短くなります。
