防塵防水デジタルマルチメータ CDM-2500WP

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】抵抗
【測定項目】導通

*1

【測定項目】低圧検電被覆線AC
【機能】オートホールド
【機能】バックライト搭載
【機能】LEDライト
【機能】TRUE RMS
【機能】防塵IP67準拠
【機能】防水IP67準拠
【機能】落下耐性2m
*1 ブザー音通知

IP67規格に準拠した防塵防水構造。突然の雨や埃の多い過酷な現場に。

  • 2mの落下耐性クリアで衝撃対応性能を強化。
  • 測定機能は、直流/交流電圧、抵抗、導通チェックに絞った使いやすいモデル。
  • 真の実効値方式(TRUE RMS)により正弦波以外の波形でも実効値の表示が可能。
  • AC/DC電圧は自動切替。
  • 非接触検電機能付(NCV)。
  • 暗い所で便利なLEDライトを製品先端に装備。
  • バックライト付きで、暗い所でも安心です。
  • オートホールド機能で測定値の表示を自動で保持。
  • 電池の消耗を防ぐオートパワーオフ機能を搭載。

標準価格

本体 ¥ 15,000(税別)
※カスタムでは生産を終了しております。

特長

IP67規格に準拠した防塵防水構造

CDM-3000 防塵防水 ※イメージ

突然の雨、埃の多い過酷な現場でも心強い。

2mの落下耐性クリアで衝撃対応性能を強化

CDM-3000 落下耐性 ※イメージ

LEDライトを本体に装備

CDM-3000 バックライト ※イメージ

暗所での作業に便利です。

非接触検電機能(NCV)つき

CDM-3000 NCV使用イメージ ※イメージ

製品上部の検知部分が交流電圧(AC 100 〜 600 V)に反応して本体の赤色LEDを点灯します。

製品詳細

各部名称

CDM-2500WP 各部名称
  • ① 検電検知部
  • ② 液晶表示部
  • ③ 電源ボタン
  • ④ ファンクションボタン
  • ⑤ テストリード(COM)端子
  • ⑥ テストリード(V、Ω)端子
  • ⑦ オートホールド/LEDライトボタン
  • ⑧ 検電検知LED
  • ⑨ LEDライト
  • ⑩ テストリード取付け部
  • ⑪ 電池蓋

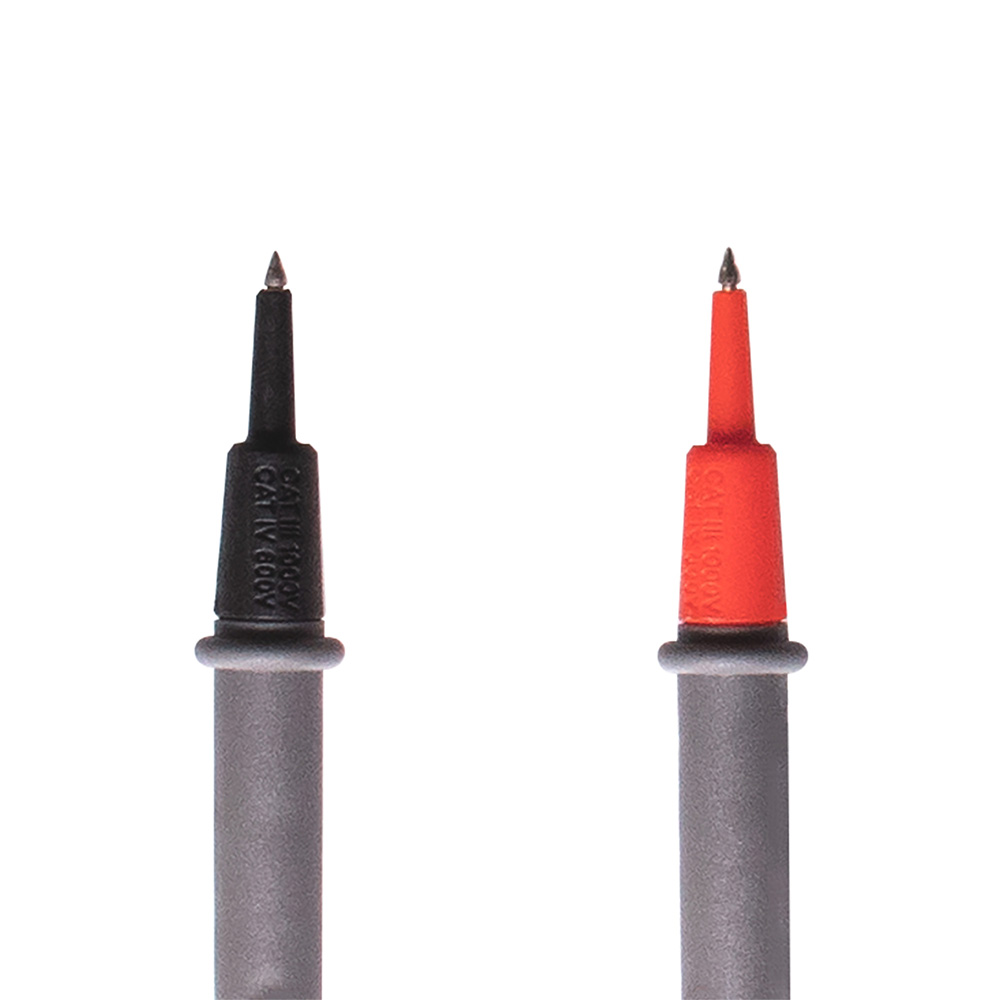

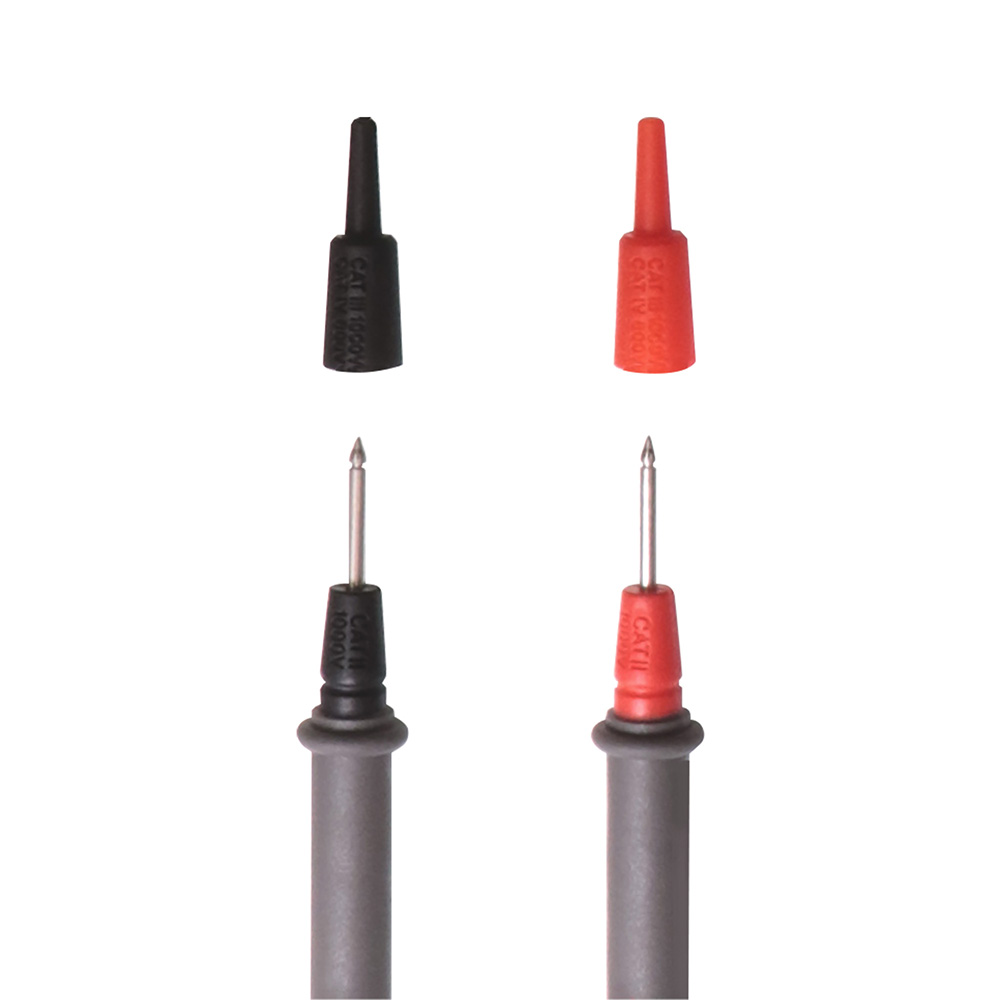

  • ⑫ プローブカバー
  • ⑬ テストリードのバリア部
  • ⑭ テストリード

360°回転画像

画像をクリックすると別ウィンドウが開きます。

CDM-2500WP 360度回転画像

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 分解能 確度 備考
ACV 600 V 0.1 V ±(1.0 %rdg + 5 dgt)
  • 入力インピーダンス 9 MΩ
  • 0 〜 600 V
  • 40 Hz ~ 1000 Hz
  • 確度保証は正弦波に限る。
DCV 600 V 0.1 V ±(1.0 %rdg + 5 dgt)
  • 入力インピーダンス 10 MΩ
  • 1 〜 600 V
Ω 400 Ω 0.1 Ω ±(2 %rdg + 10 dgt)
  • 40 Ω以下は、±(2.0 % rdg + 18 dgt)
4 kΩ 0.001 kΩ
40 kΩ 0.01 kΩ
400 kΩ 0.1 kΩ
周波数 10 Hz 0.001 Hz ±1.2 %
  • 1 V rms 以上
  • 10 Hz 〜 10 kHz
100 Hz 0.01 Hz
1000 Hz 0.1 Hz
10 kHz 0.001 kHz
  ブザースレッシュホールド 備考
導通チェック 約 40 Ω
  • 開放電圧:約 1 V
  測定範囲 周波数
検電(NCV) AC 100 V 〜 600 V 50 Hz または 60 Hz
※交流電圧/交流電流の確度保証は正弦波に限る
※ 23±5 ℃、75%RH以下のとき

一般仕様

検波方式 真の実効値(TRUE RMS)
表示 液晶、最大6000カウント
レンジ切替 オート
極性表示 自動切替、“-”のみ表示
サンプリング 約 3 回/秒
使用温湿度 0 〜 +50 ℃、75 %RH以下(但し、結露のないこと)
保存温湿度 -20 〜 +60 ℃、80 %RH以下(但し、結露のないこと)
寸法 約 W 76 × H 139 × D 42 mm
重量 230 g(電池含む)
テストリード長 約 80 cm
電源 単4形乾電池 × 2本
電池寿命 約 45 時間(アルカリ電池使用時)
付属品 取扱説明書、テストリード
校正
規格準拠 IEC 61010-1 600V CAT.IV
JAN 4983621100389
※LEDライト/ブザーを多用されますと電池寿命が短くなります。
