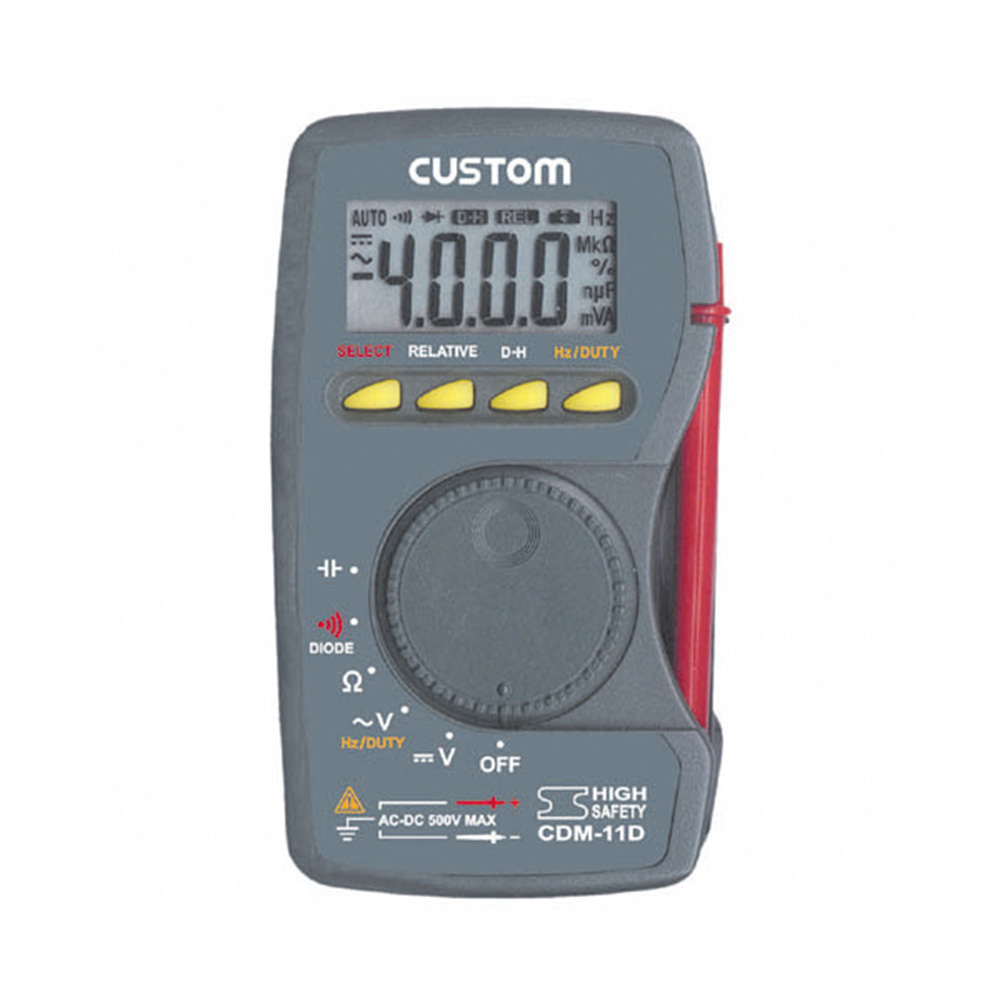

デジタルマルチメータ CDM-11D

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】抵抗
【測定項目】ダイオードチェック
【測定項目】コンデンサーチェック
【測定項目】周波数
【測定項目】デュティーチェック
【機能】ホールド
【機能】自動電源OFF

*2

【機能】偏差
*1 ブザー音通知
*2 15分 解除可

導通、周波数、デューティー測定にも対応した多機能型ポケットタイプカードテスタ。

  • オートパワーオフ・データホールド機能付。

標準価格

本体 ¥ 6,600(税別)

製品詳細

各部名称

CDM-11D 各部名称
  • ①表示部
  • ②セレクトスイッチ
  • ③リラティブスイッチ
  • ④データホールドスイッチ
  • ⑤周波数・デューティチェック切替スイッチ
  • ⑥ロータリー式レンジ切替スイッチ
  • ⑦テストリード

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 分解能 確度
ACV 4 V 0.001 V ±(2.3 %rdg + 10 dgt)
40 V 0.01 V ±(2.3 %rdg + 5 dgt)
400 V 0.1 V
600 V 1 V
DCV 400 mV 0.1 mV ±(0.7 %rdg + 3 dgt)
4 V 0.001 V ±(1.3 %rdg + 3 dgt)
40 V 0.01 V
400 V 0.1 V
600 V 1 V
Ω 400 Ω 0.1 Ω ±(2.0 %rdg + 5 dgt)
4 kΩ 0.001 kΩ
40 kΩ 0.01 kΩ
400 kΩ 0.1 kΩ
4 MΩ 0.001 MΩ ±(5.0 %rdg + 5 dgt)
40 MΩ 0.01 MΩ ±(10.0 %rdg + 5 dgt)
※ 23±5 ℃、80 %RHのとき

一般仕様

検波方式 平均値方式
表示 3.5桁LCD表示、最大4000カウント
レンジ切替 オート/マニュアル レンジ切換可能
極性表示 自動切替、“-”のみ表示
サンプリング 約 3 回/秒
使用温湿度 0 〜 +40 ℃、80 %RH以下(但し、結露のないこと)
保存温湿度 -10 〜 +50 ℃、70 %RH以下(但し、結露のないこと)
寸法 約 W 68 × H 122 × D 20 mm
重量 92 g
電源 LR44 ボタン型電池 × 2個
付属品 取扱説明書
オプション ソフトケース:CC-11
校正
規格準拠 IEC 61010 600V CAT.II
JAN 4983621100112
