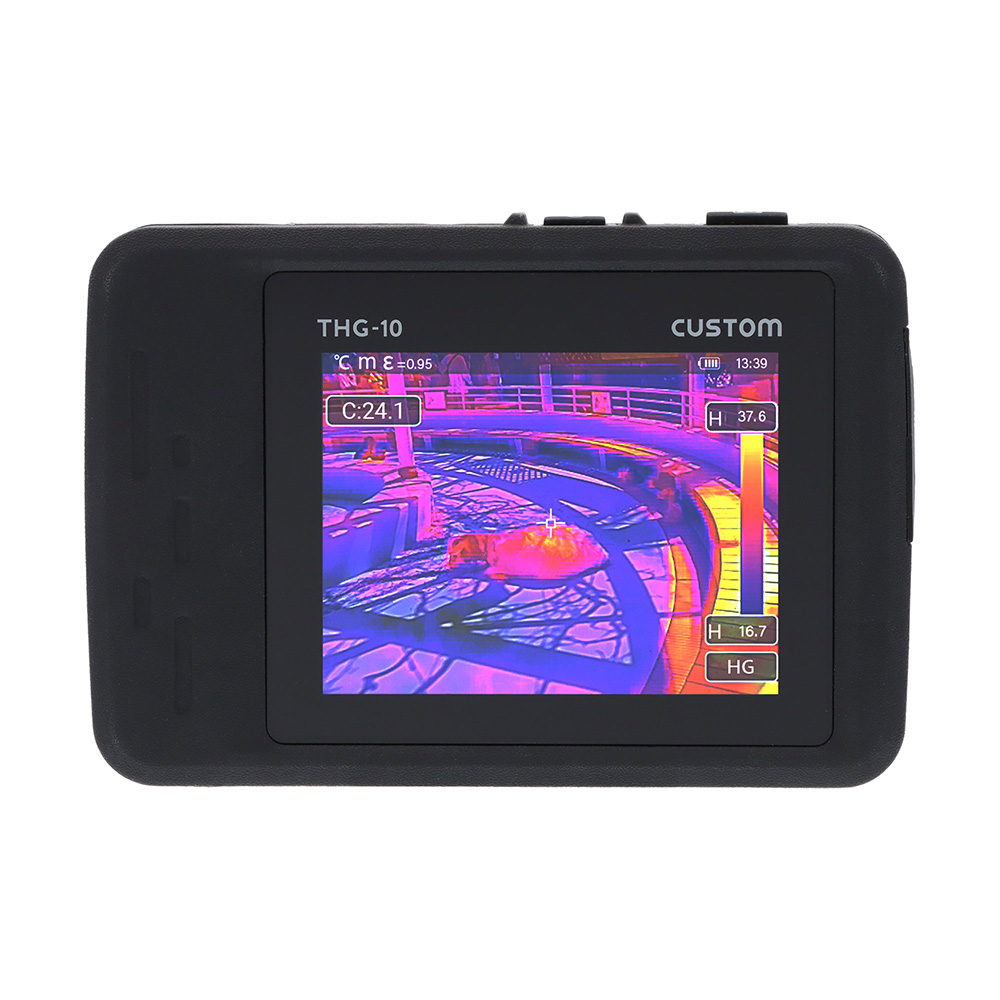

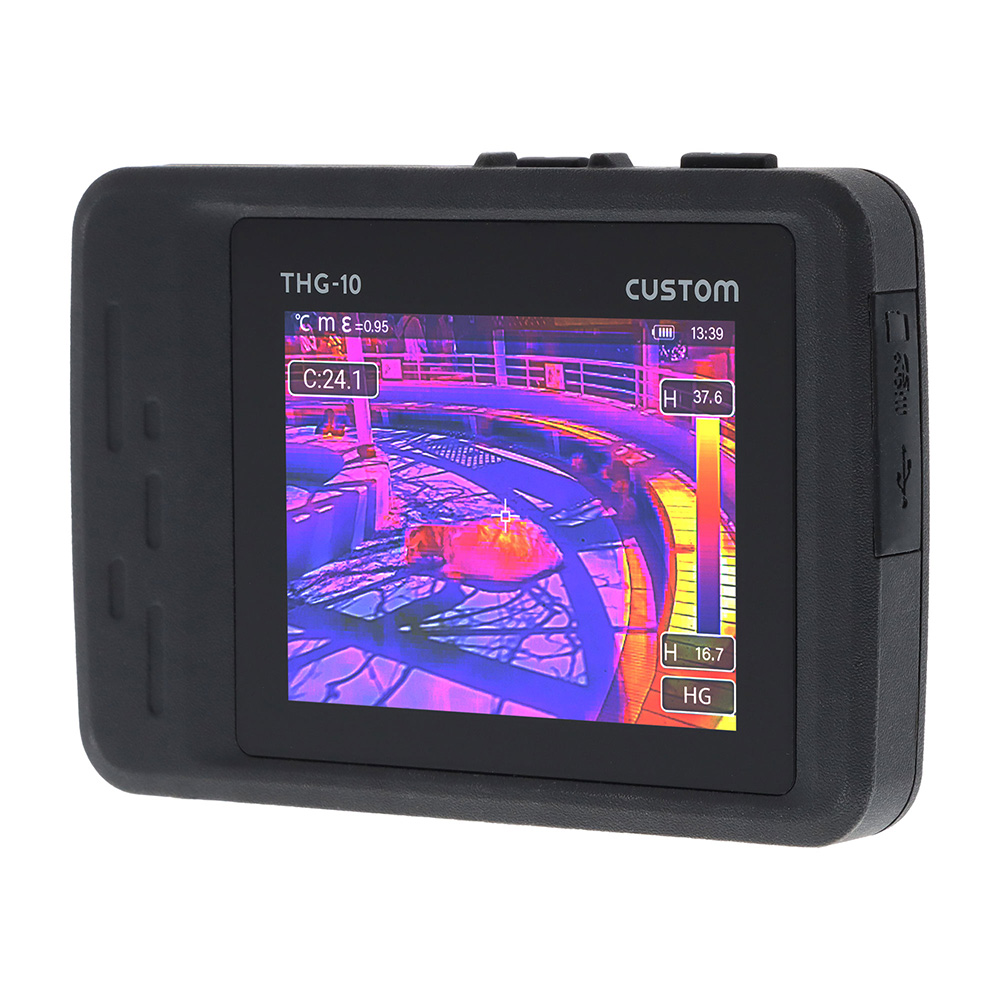

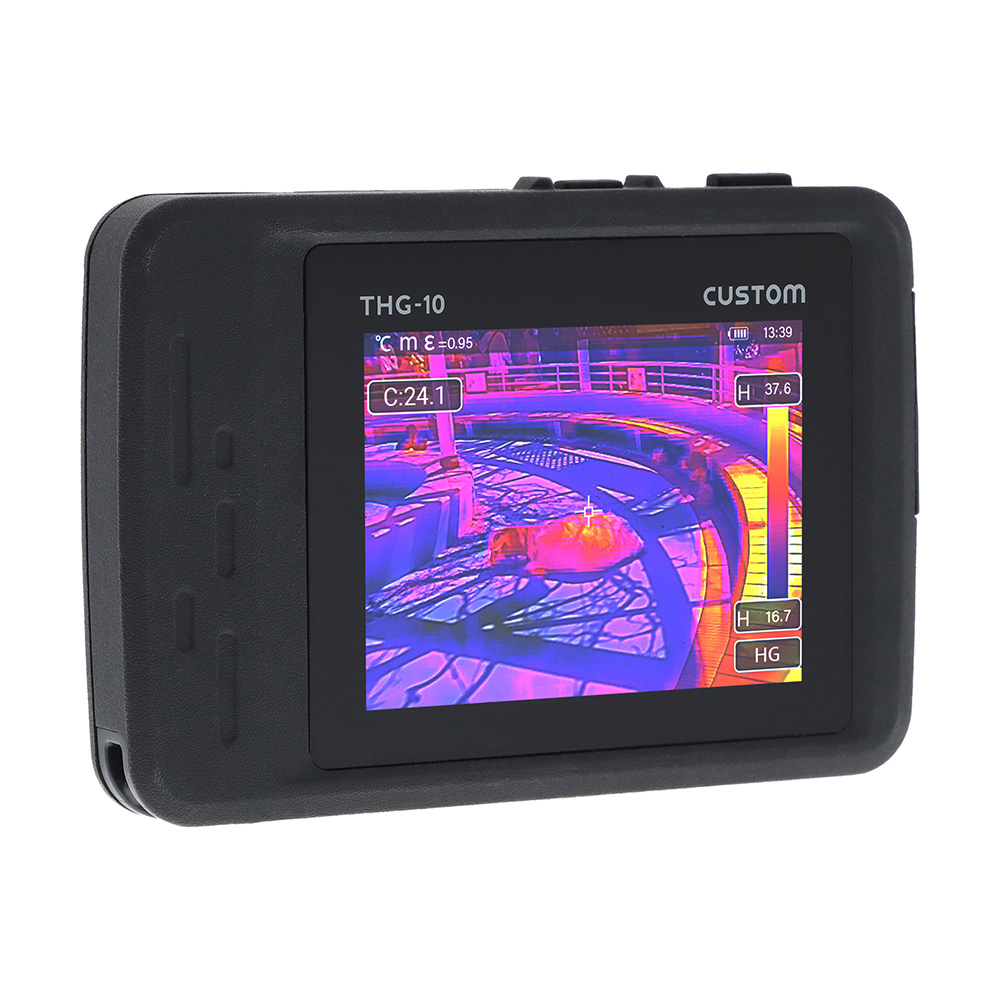

サーモキャプチャー® HR THG-10
製品概要
画面の一部だけサーモグラフィ表示に変換できる！PC&スマホアプリで解析＆レポート作成もラクラク！
- 従来品（THG-01）と比較して赤外線センサーの高解像度化&高フレームレート化。
- 撮影した静止画は温度情報を保持しているので、撮影後の表示モードの変更、補正・温度測定等の編集が可能。
- +550℃までの幅広い範囲の測定が可能。
- 放射率補正（0.00〜1.00）の変更以外にも、周囲温度、反射温度、大気湿度、デルタ温度、距離の数値補正機能付き
- タッチパネル操作なので温度を確認したい場所を選択するのも直感的に行えます。

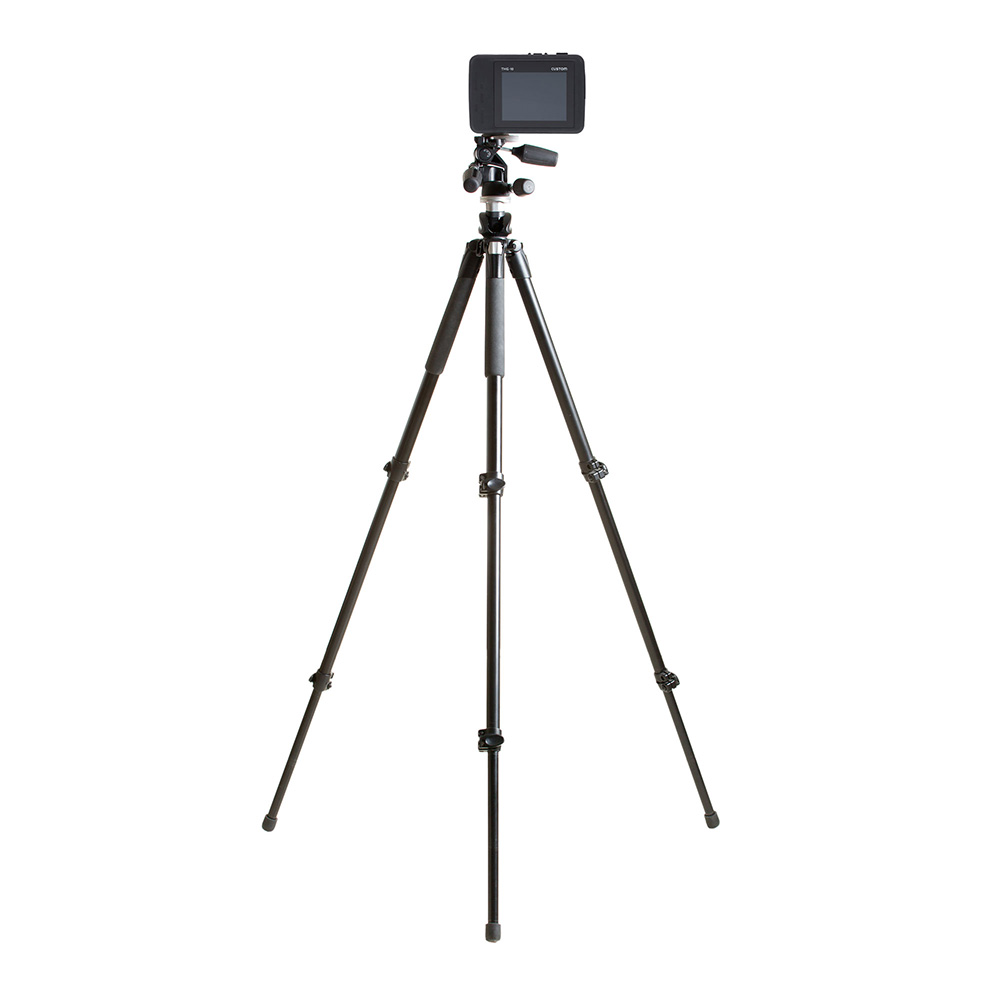

- スマートフォンとPCにそれぞれアプリ対応！離れた場所からの遠隔操作機能やPC経由での画面共有などができます。 ※三脚は付属しません。
標準価格
本体 ¥ 139,000（税別）
製品詳細
静止画撮影モード
- シャッターボタンを押して撮影するだけ！温度情報つきの画像データ（専用拡張子/.hir）と温度情報を持たない画像（.jpg）が自動で保存されます。
- 撮影後、温度情報つきの画像データ（専用拡張子/.hir）は表示モードの変更、画像内の温度確認、各種補正機能、温度グラデーションの色変更ができます。
動画撮影モード
- 最長60分の連続動画撮影が可能！（データは最大約３０分で分割されます。）
- 内蔵ストレージで最大１４時間分の映像データの保存が可能。同梱のmicro SDカードを使用すればさらに130時間分の保存ができます。
- 撮影動画は本体で再生して確認ができます。
- 動画撮影は全ての撮影モードで撮影可能。（保存した動画データに温度情報は含みません。）
- 書き出し拡張子は「.mp4」です。 ※音声の録音はされません。
WindowsPC専用アプリ「Thermo Capture Plus」

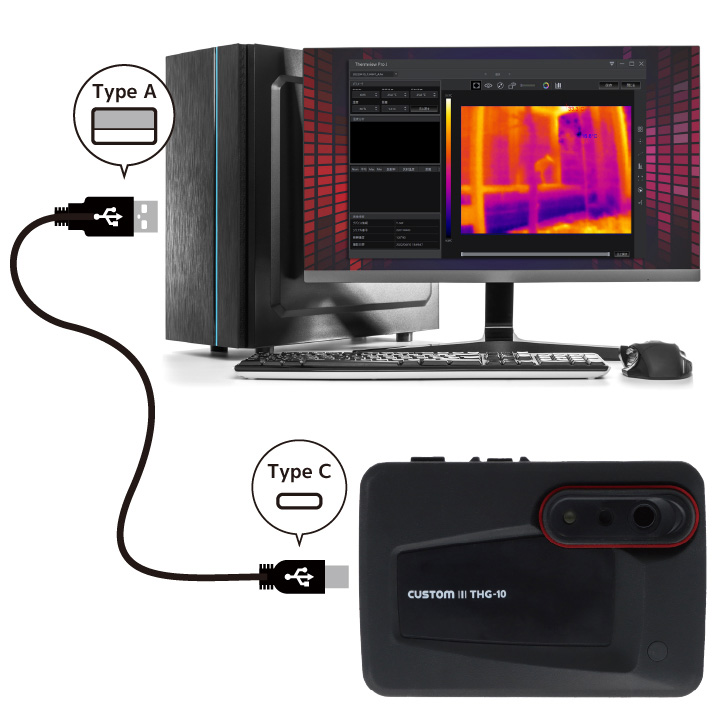

- 付属のUSBケーブルで接続し、本体のデータをアップロードし、データのチェックや編集ができます。
- 画像の一括管理＆本体同様の画像の表示モードの変更、画像内の温度確認、各種補正機能、温度グラデーションの色変更ができます。
※画面は開発中のものです。 - レポート作成機能付きで簡単なPDFレポートの編集＆出力（参考PDFレポートはこちらから確認できます）
WindowsPC専用ソフトウェア ダウンロードページ
WindowsPC専用ソフトウェア 取扱説明書 （PDF）
PC側標準カメラアプリとの連動
- 付属のUSBケーブルで接続し、THG-10で撮影している映像のPC上でのリアルタイム共有
- アプリの機能を使用した、共有映像の静止画・動画保存
※アプリで共有表示されるのは撮影中の映像のみとなり、本体画面上の操作パネルや温度情報等は表示されません。 - THG-10を外付けカメラとしWEB会議用のカメラなどに利用
※ご使用のPC側標準カメラアプリの仕様・バージョンによっては本機能が利用できない・できなくなる場合がありますのでご了承ください
※アプリ上に表示される映像は本体画面のアスペクト比とは異なります。
スマートフォン/タブレット端末アプリ「Thermo Capture Plus」
- 対応OS:iOS12.0以上 / Android OS 6.0以上
- 画像の表示モードの変更、画像内の温度確認、各種補正機能、温度グラデーションの色変更ができます。
- アプリ経由で本体を遠隔操作＆リアルタイムでの画面の共有が可能です。
- iOS アプリ
- Android アプリ
※スマホアプリの取扱説明書はこちらからも確認できます。
製品紹介動画

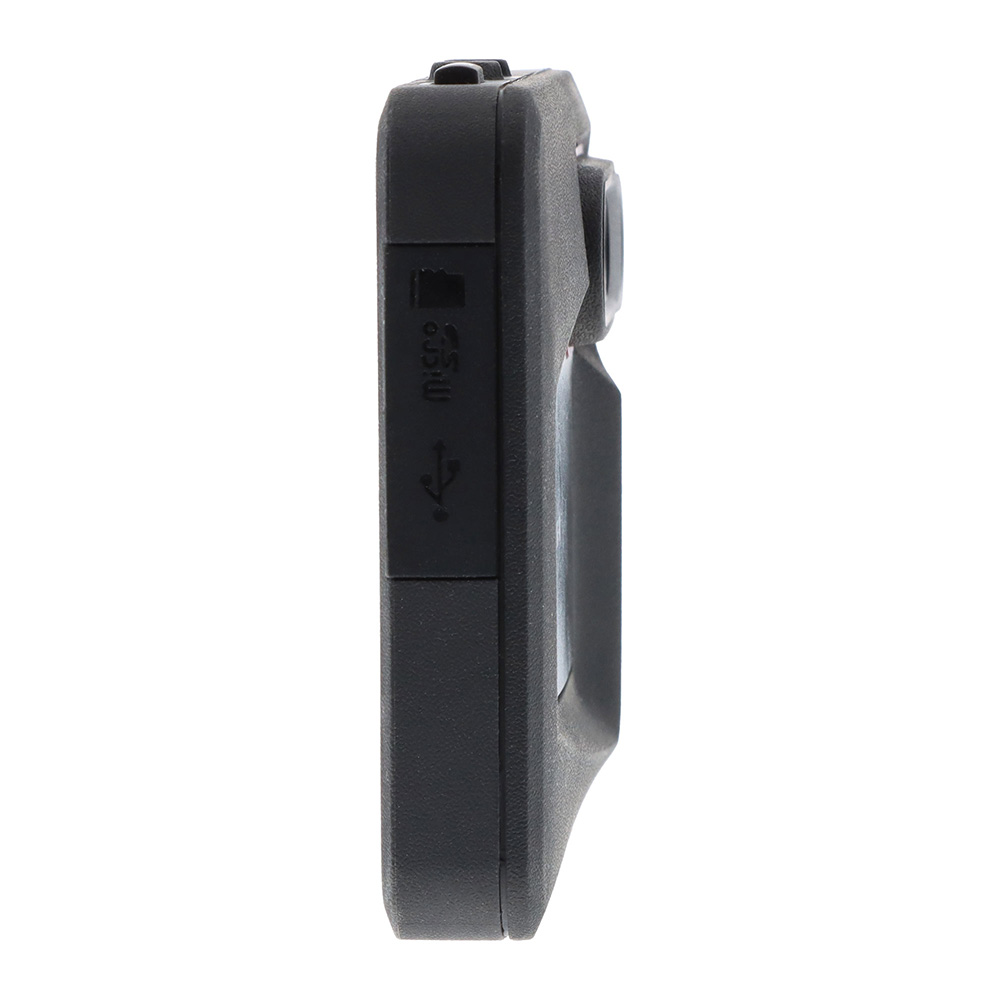

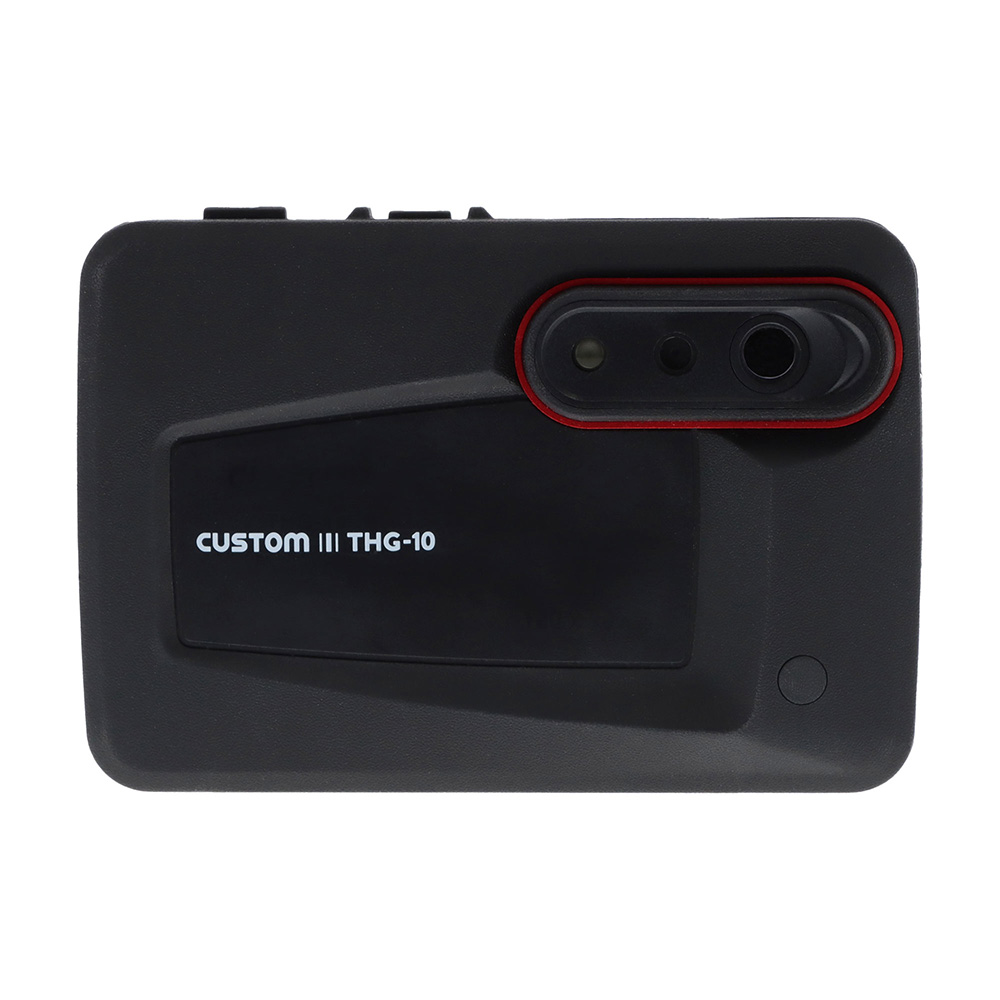

各部名称
- ①表示部
- ②電源ボタン/手動校正ボタン*2
- ③シャッターボタン
- ④microSDカードスロット
- ⑤USB Type-Cコネクタ
- ⑥LEDライト
- ⑦可視画像カメラ
- ⑧赤外線カメラ
- ⑨ストラップ穴
- ⑩三脚穴※三脚は付属していません。

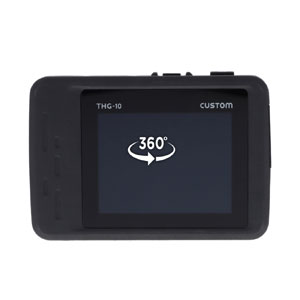

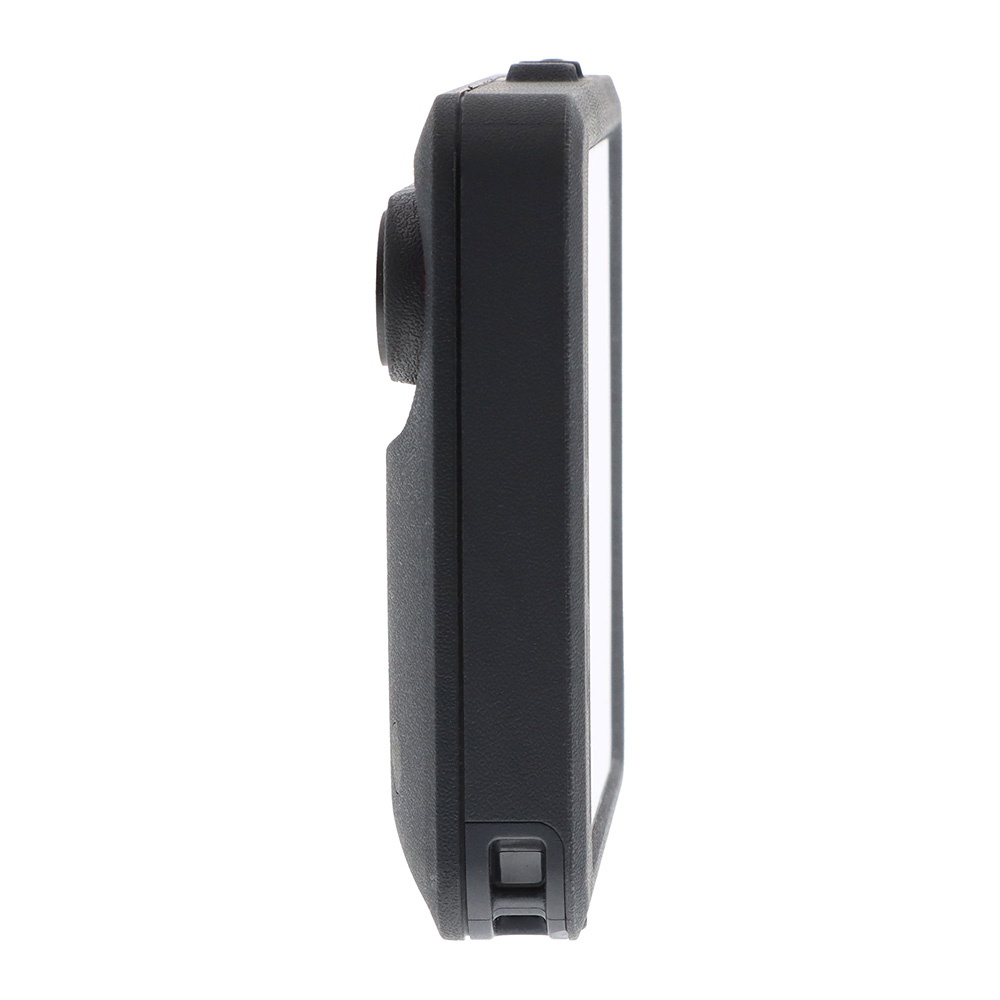

360°回転画像
画像をクリックすると別ウィンドウが開きます。
仕様
温度
| センサータイプ | 120 × 90 ピクセル / 赤外線温度センサー |
|---|---|
| 測定範囲 | -20 ～ +150 ℃ 、0 ～ +550 ℃ |
| 最小表示単位 | 0.1℃ |
| 測定確度 | ±3 %rdg または ± 3 ℃の大きい方 |
| 放射率補正 | 0.00 ～ 1.00（可変） |
| 測定波長 | 8 ～ 14 μm |
映像
| 解像度 | 120 × 90 ピクセル |
|---|---|
| 測定視野角 | 50° × 37° |
| フォーカス | 固定 |
| 最低合焦点距離 | 0.5 m |
| フレームレート | 50 Hz |
一般仕様
| 表示器 | 3.5型 カラーLCD、640 × 480静電容量式タッチパネル |
|---|---|
| オートパワーオフ | 機能オフ/5分/10分/15分/30分 |
| メモリー | 3.4 GB内蔵ストレージ / microSDカード32GB（同梱 / MAX 32GB） |
| 画像フォーマット |
|
| 使用温湿度 | −10 〜 + 50 ℃、10 ～ 90%RH以下（但し、結露のないこと） |
| 保存温湿度 | −20 〜 + 70 ℃、10 ～ 90%RH以下（但し、結露のないこと） |
| 電源 | 3.7Vリチウム充電池（1500mAh） |
| 連続使用可能時間 | 約4時間（フル充電にて）*3 |
| PCとの接続 | USB接続 （画像転送 / バッテリー充電） |
| 寸法 | 本体：約 W 129
× H 87
× D 22
mm 三脚穴：穴径 1/4 インチ（約6mm）対応三脚ネジ長さ4.5mm ±0.2mm |
| 重量 | 約 200 g |
| 保護等級 | IP54 |
| 落下耐性 | ２m（工場出荷時） |

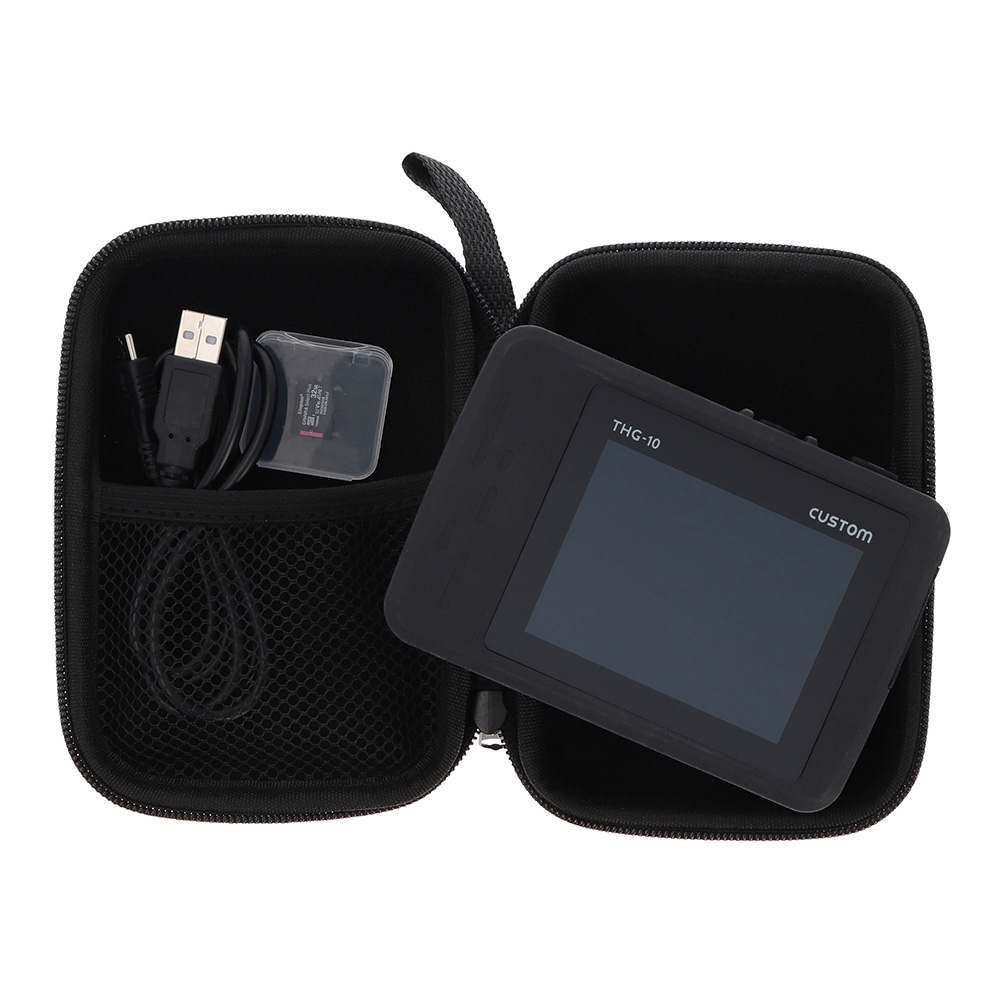

| 付属品 | 取扱説明書（保証書付き）、キャリングケース、USBケーブル、ストラップ、micro SDカード(32 GB)、SDカードアダプタ、SDカードケース |
| 校正 | 可 |
| JAN | 4983621200270 |
専用アプリについて
| 対応OS | |
|---|---|
| Wi-Fi | 802.11 Wi-Fi Direct(2.4 GHz)画像とライブビデオストリーム ※本体とのWi-Fi接続について、お使いのスマートフォンの機種、OSバージョン、搭載されているセキュリティの種類により接続できない場合や、遅延が発生する場合があります。 |
※お使いになる端末の種類やOSバージョンにより、画面の構成や表示が異なる場合があります。 また、ご使用のインターネットの環境や設定により、一部機能が制限される場合があります。
※アプリの仕様および、画面は改良のため予告なく変更する場合があります。ご了承ください。
SDカードについて
- 市販のmicroSDカード（～32GB）にも対応していますが、全メーカーのmicroSDカード製品に対する動作認証は行っておりません。SDカードによってはご使用になれない場合がございますので、予めご了承願います。
- microSD ロゴは SD-3C, LLCの商標です 。
