サーモキャプチャー® THG-01

製品概要

【測定項目】温度・非接触

380℃

【測定項目】湿度

内蔵センサー

【機能】動画

MP4

【機能】静止画

BMP / JPEG

【機能】放射率設定

可変

【機能】バックライト搭載
【機能】自動電源OFF

*1

【機能】microSDカード対応

別売

*1 30秒 ~ 30分30秒

温度分布を視覚で捉え、温度異常を素早くチェック

  • 画面上の個々の画素(1024ピクセル)全ての温度情報を保有。タッチした箇所の温度が表示されます。
  • 熱画像と可視画像のカンタン重ね合わせ機能。実際に温度が上がっている箇所がわかりやすく、また何を撮影したのかが不明になることもありません。
  • 最高380℃までの幅広い測定範囲。温度表示0.1℃単位。
  • 放射率:0.01~1.00の範囲で0.01ずつ可変。
  • 湿度センサーを内蔵し、物体温度だけでなく 環境湿度も測定可能。測定環境の把握に便利です。
  • タッチパネル採用。温度を確認したい箇所も、メニューを選ぶ際も操作がスムーズに。 電池の消耗を抑えるオートパワーオフ機能搭載。
  • 新機能追加のファームウェア で、さらに便利に!
    最高温度/最低温度の検出位置が画面で確認できる機能などが追加されます。

標準価格

オープン価格

製品詳細

全ての画素に温度情報を保有

THG-01 全ての画素に温度情報を保有

色分けされた全ての画素(32×32=1024ピクセル)に温度情報があり、気になる場所をタッチすれば、そこの温度が確認できます。
保存した静止画には、温度情報も一緒に保存されていますので、後から気になる場所を確認することも可能です。

熱画像と可視画像のカンタン重ね合わせ機能

熱画像と可視画像を同時に表示できるので、実際に温度が上がっている箇所がわかりやすい。また、何を撮影したのかが不明になることもありません。

THG-01 エアコン使用例

ソーラーパネルでの使用例

THG-01 ソーラーパネルでの使用例

一見何の問題も無さそうなソーラーパネル(左・可視画像)ですが、熱画像では異なって見え、ホットスポットが発生している事が分かります。
熱画像のみでもホットスポットの発生は検出する事が可能ですが、可視画像との重ね合わせ機能があることで場所の特定が容易になります。

その他の各種機能

THG-01 その他の各種機能

※【静止画(JPEG)保存可能枚数】本体内:最大10,000枚/SDカード(8GB):最大110,000枚 ※上記はJPEGのみを保存した場合です。同時にBMP、MP4を保存した場合は、保存可能枚数は記載よりも少なくなります。

NEW ファームウェア更新でさらに便利に! 2019/7/25

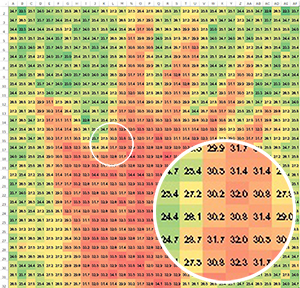

THG-01 ッピングデータ書き出し機能・Excel加工例マッピングデータ書き出し機能・Excel加工例
THG-01 最高/最低温度位置表示機能最高/最低温度位置表示機能

新ファームウェア(バージョン v1.9.9)を公開しました。
下記の機能が追加されます。

  • 「マッピングデータ書き出し機能」 全ピクセル(32×32ピクセル) の温度データをCSV形式で保存できます。Excelの機能を使うことで、色分けされた温度分布を確認することができます。
  • 「最高/最低温度位置表示機能」 最高温度/最低温度の検出位置が画面上で確認できます。

詳細を確認する >>

各部名称

THG-01 各部名称
THG-01 各部名称(画面)
  • ①表示部
  • ②メニューボタン
  • ③方向キー(左ボタン)
  • ④電源ボタン
  • ⑤方向キー(右ボタン)
  • ⑥方向キー(上/下ボタン)
  • ⑦湿度センサー
  • ⑧可視カメラセンサー
  • ⑨温度センサー
  • ⑩測定レバー
  • ⑪USB mini-Bコネクタ
  • ⑫microSD カードスロット

▲ページTOPへ戻る

仕様

温度/湿度

  温度 湿度(本体周辺の値)
センサータイプ 32 × 32 赤外線温度センサー 湿度センサー
測定範囲 -20~+380℃ 0~80 %RH
分解能 0.1℃ 1 %
測定確度 ±2 %rdg または ± 2 ℃の大きい方 ±5 %RH(25 ℃、30 ~ 70 %RH)
放射率補正 0.01 ~ 1.00(可変) -
測定波長 8 ~ 11.5 μm -

映像

センサータイプ CMOSセンサー
解像度 32 × 32(1024)ピクセル
可視カメラ分解能 0.2メガピクセル
測定視野角 33° × 33°
フォーカス 固定
最低焦点距離 0.1 m
フレームレート 6 Hz

一般仕様

表示器 2.8型 カラーLCD、タッチパネル
オートパワーオフ 30秒~30分30秒(可変)
メモリー 内蔵/外部(microSDカード64GBまで・別売)
画像フォーマット
  • 静止画:BMP、JPEG
  • 動画:MP4
使用温湿度 0〜+50℃、-10 ~ 85%RH以下(但し、結露のないこと)
保存温湿度 -20 〜 +60℃、80%RH以下(但し、結露のないこと)
電源 3.7Vリチウム充電池(2500mAh、交換不可) *
連続使用可能時間 約6時間(フル充電にて)**
PCとの接続 USB接続 (画像転送 / バッテリー充電)
寸法 本体:約 W 215 × H 66 × D 48 mm
重量 220 g
付属品 取扱説明書、USBケーブル、キャリングケース
校正 可(温度のみ)
JAN 4983621200171

*USBポートのあるACアダプターやモバイルバッテリー、PCなどから充電します。これらは製品に付属していません。
**使用頻度、使用状態によりバッテリー連続使用可能時間は短くなります。
サーモキャプチャー は株式会社カスタムの登録商標です。

SDカードについて
  • 市販のmicroSDカード(~64GB)に対応していますが、全メーカーのmicroSDカード製品に対する動作認証は行っておりません。SDカードによってはご使用になれない場合がございますので、予めご了承願います。
  • SDカードは製品に含まれていません。別途お買い求め下さい。
  • microSD ロゴは SD-3C, LLCの商標です 。
