超音波厚さ計 STG-01U

製品概要

【測定項目】厚さ
【機能】自動電源OFF2分
【機能】バックライト搭載

金属から非金属まで様々な物質の厚さ測定が可能。

  • 探触子から出力された超音波が測定物に入射し、反対面で反射して戻ってくる時間(伝搬時間)を測定することで厚さを算出します。
  • 金属加工品の仕上げ厚さ検査、配管・鉄板等の腐食検査や、ノギスやマイクロメータで測定が困難な箇所の厚さ等を簡単に測定することが可能です。
  • 暗所での使用に便利なバックライト付きLCD搭載。
  • 電池の消耗を抑えるオートパワーオフを搭載。

標準価格

本体 ¥ 82,500(税別)

製品詳細

特長

探触子を対象物に当てて測定します。

STG-01U 即例イメージ

持ち運びに便利なケースも付属。

STG-01U ケース収納例STG-01U ケース収納例

各部名称

本体

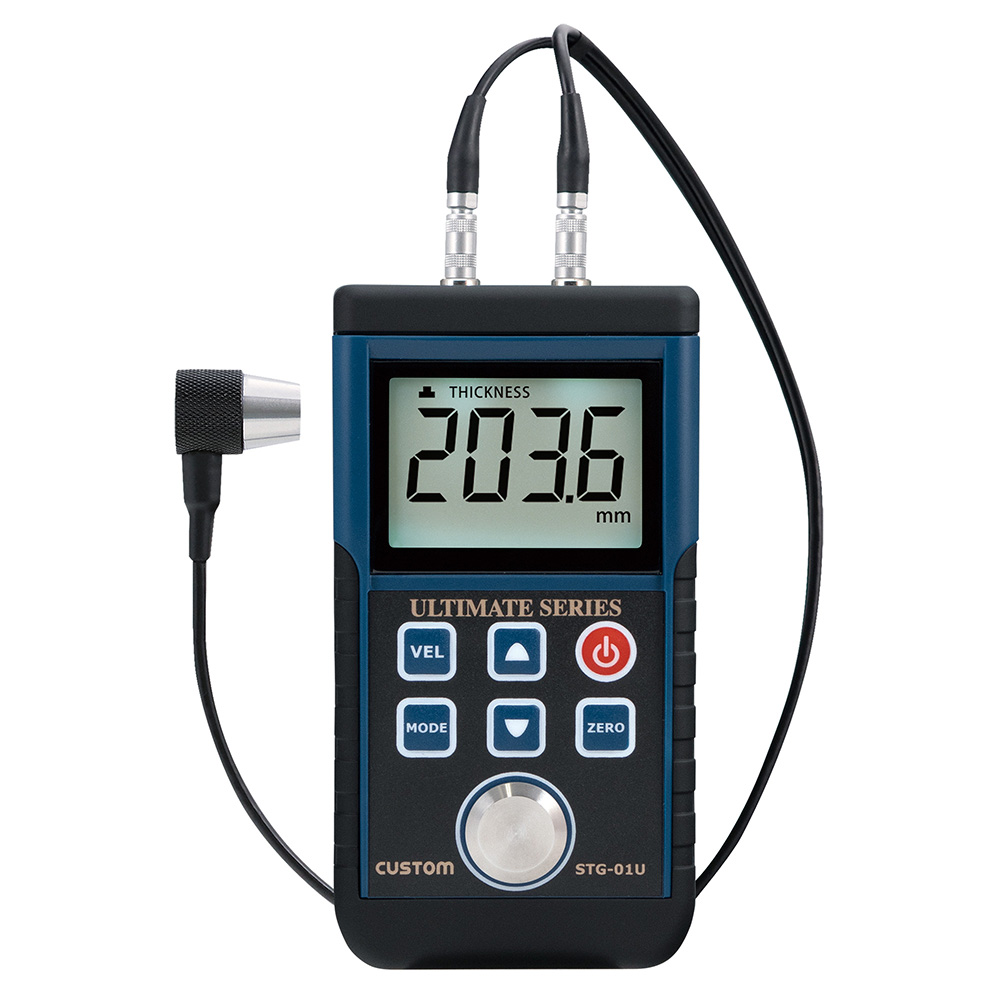

STG-01U 各部名称
  • ①探触子ソケット
  • ②表示部
  • ③音速表示ボタン
  • ④モード選択ボタン
  • ⑤校正用試験片
  • ⑥上下ボタン
  • ⑦校正ボタン
  • ⑧電源ボタン
  • ⑨電池カバー
  • ⑩探触子

ディスプレイ

STG-01U ディスプレイ
  • ①探触子と測定材料の接触状態表示
  • ②“厚さ”表示
  • ③“音速”表示
  • ④電池残量警告表示
  • ⑤測定値表示
  • ⑥厚さ単位(mm)表示
  • ⑦音速単位(m/s)表示
  • ⑧メモリ表示
  • ⑨メモリ番号表示

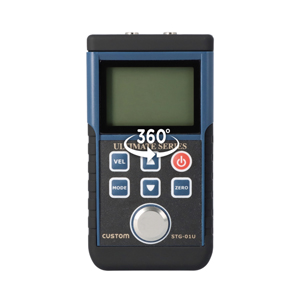

360°回転画像

画像をクリックすると別ウィンドウが開きます。

STG-01U 360度回転画像

▲ページTOPへ戻る

仕様

電気的性能

測定範囲 分解能 確度
1.2 ~ 220 mm(鋼鉄) 0.1 mm ±(1% rdg + 0.1) mm

一般仕様

測定方式 超音波パルス反射式
サンプリング 約 2 回 / 秒
最小パイプサイズ 外径: φ20 mm、肉厚: 3 mm (鋼鉄)
音速設定範囲 1000 ~ 9999 m/s
探触子

ケーブル一体型、全長:約 950 mm、重量:約 46 g、使用周波数:5 MHz、外径 (接触面径):φ 18 mm (φ10 mm)

表示 4桁LCD (バックライト付き)
メモリ 最大 10件
使用温湿度 0~+40℃、80%RH以下(但し、結露のないこと)
保存温湿度 0 〜 +40 ℃、20 ~ 80 %RH以下(但し、電池を含まず、結露のないこと)
寸法 約 W72 × H 135 × D 36 mm
重量 170 g(電池、探触子除く)
電源 単3形乾電池 × 3本
電池寿命 約12時間*1
付属品 探触子、試験片(ステンレス4mm厚)、ハードケース、 接触媒質(カプラント)、単3形乾電池×3本(試供品)*2、取扱説明書
オプション
校正
JAN 4983621291049
*1 アルカリ乾電池使用時。使用状況(測定待機状態が長いなど)により電池寿命が短くなります。
*2 本器に付属の電池は試供品です。市販の通常の電池よりも電池寿命が短いことがあります。

▲ページTOPへ戻る

ご注意

電池の消耗や液漏れを防ぐため、7日以上使用しない場合は本器から電池を取り外して保管してください。

オプション

STG-01U専用

STGP-01

探触子

STGP-01

超音波厚さ計 STG-01U 付属探触子の交換用。

STG-01U専用

STGC-01

カプラント

STGC-01

超音波厚さ計 STG-01U の測定時に探触子につける接触媒質。
