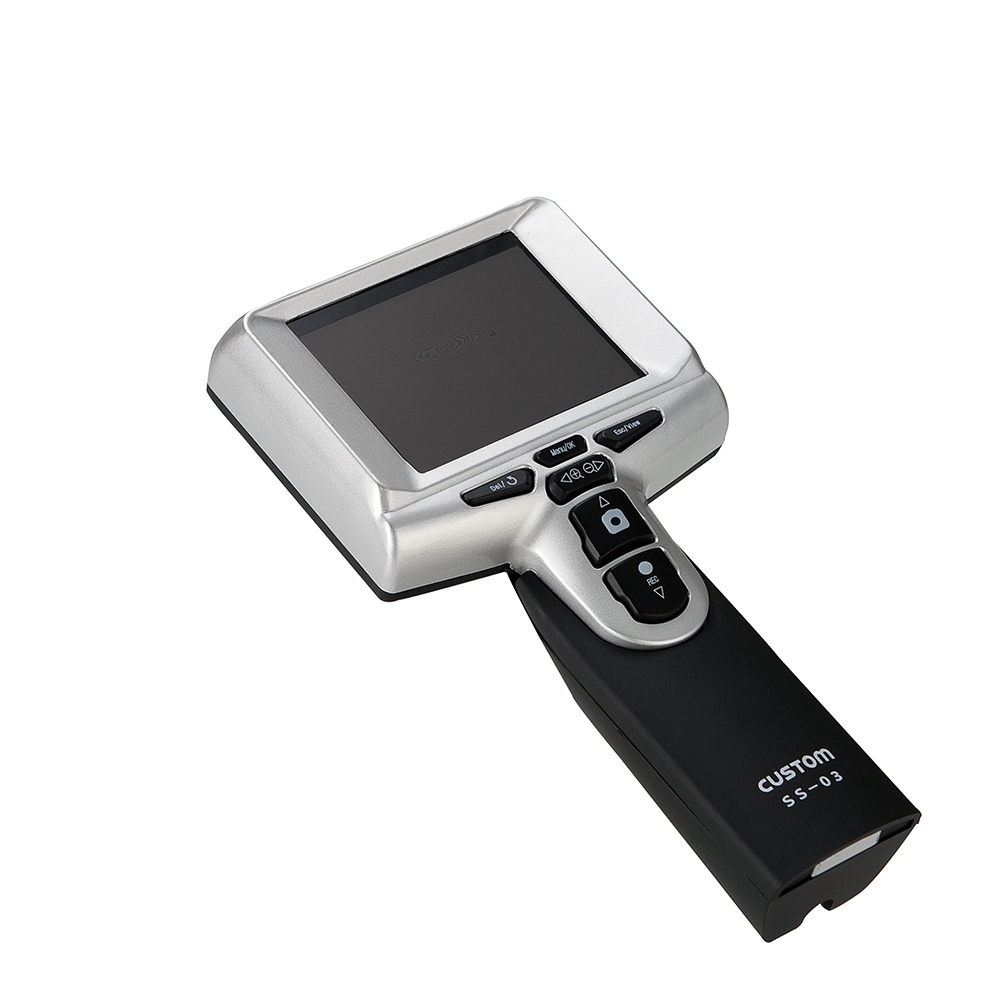

スネークスコープ SS-03

※ケーブルは付属していません。専用オプションを別途お求めください。

製品概要

【機能】動画

AVI

【機能】静止画

JPEG

【機能】SDカード対応

付属

【機能】自動電源OFF

*1

【機能】LEDライト

ケーブル先端LED

*1 1〜30分、解除可
*2 ケーブル部 IP57準拠

3.5インチの見やすいカラー液晶を搭載したスコープカメラ。
目的に応じた様々な種類のカメラプローブから選択して使用できます。

  • IP57準拠の防水カメラプローブを採用。コネクタ部以外は水がかかっても安心です。
  • ビデオ出力付き。付属のピンケーブルを使用してテレビ画面に画像を表示可能です。
  • 測定した画像をSDカードに保存することが可能。本体から呼び出しできるほか、SDカードやUSBケーブルを使用してパソコンへの出力も可能。
  • オートパワーオフ機能付き。解除可能。
  • LED付きカメラプローブは輝度調整可能。暗所での作業に便利。

標準価格

本体 ¥ 69,800(税別)
※ 上記価格にフレキシブルケーブル(カメラ部)は含まれません。用途に応じてお求めください。

製品詳細

使用例

SS-03 使用イメージ

使用イメージ

※ケーブルは付属していません。専用オプションを別途お求めください。
SS-03 ケース収納例

ケース収納例

各部名称

本体部

SS-03 各部名称
  • ①電源スイッチ/LED輝度調整
  • ②画像保存ボタン
  • ③動画保存ボタン
  • ④画像回転/画像削除ボタン
  • ⑤メニュー/確定ボタン
  • ⑥画像呼出ボタン
  • ⑦ズーム/左右ボタン
  • ⑧カラー液晶画面
  • ⑨カメラプローブコネクタ
  • ⑩SDカードスロット
  • ⑪ビデオ出力コネクタ
  • ⑫USBコネクタ
  • ⑬ACアダプタコネクタ

表示部

ボタン部分

▲ページTOPへ戻る

仕様

一般仕様

液晶画面 3.5インチ、320 × 240ピクセル
カメラ解像度 640 × 480ピクセル
焦点距離
  • 20 ~ 40 mm(ケーブル径 5.5 mmの場合)
  • 40 ~ 100 mm(ケーブル径 25 mmの場合)
最小ケーブル曲げ半径
  • 約30 mm(インターロックタイプ)
  • 約60 mm(弾力タイプ)
防水性 IP57準拠(コネクタ部を除くケーブル部分)*3
SDカード記録 *4
使用温湿度 -20 〜 +60 ℃、30 〜 90 %RH(但し、結露のないこと)
保存温湿度 -20 〜 +60 ℃、30 〜 90 %RH(但し、結露のないこと)
寸法 約 W 110 × H 200 × D 27 mm
重量 250 g(本体のみ、フレキシブルケーブル含まず)
電源 リチウムイオン充電式電池 × 1個
電池寿命 約2時間(充電時間3時間)
付属品
  • ACアダプター(SS-03本体動作 および 充電式電池の充電用)
  • 取扱説明書
  • USBケーブル(SS-03本体とパソコンをUSBで接続して 静止画や動画をコピー可能)
  • AVケーブル(テレビのビデオ端子に接続して大きな画面で点検が可能)
  • SDカード
  • クリーニングキット
  • キャリングケース
オプション
  • フレキシブルケーブル:SSFC-5501(Φ 5.5 mm × 約 1 m)インターロックタイプ
  • フレキシブルケーブル:SSFC-5503(Φ 5.5 mm × 約 3 m)インターロックタイプ
  • フレキシブルケーブル:SSFC-5510(Φ 5.5 mm × 約 10 m)インターロックタイプ
  • フレキシブルケーブル:SSFC-2510(Φ 25 mm × 約 10 m)弾力タイプ
  • フレキシブルケーブル:SSFC-2530(Φ 25 mm þ 約 30 m)弾力タイプ
  • ミラーアクセサリー:SSAC-01(フレキシブルケーブル径 5.5 mm用)
  • ガイドボールアクセサリー:SSAC-02(フレキシブルケーブル径 5.5 mm用)
  • マグネットアクセサリー:SSAC-03(フレキシブルケーブル径 5.5 mm用)
  • プロテクターアクセサリー:SSAC-05(フレキシブルケーブル径 25 mm用)
JAN 4983621910100
*3 コネクタ部を除くフレキシブルケーブル部分がIP57に準拠しています。
*4 16GBまでのSDカードが使用可能。1GBあたりJPEG形式静止画を約900枚、またはAVI方式動画を約15分間記録可能です。

▲ページTOPへ戻る

オプション

SS-03用 インターロックタイプ 防水 先端LEDライト内蔵

SSFC-5501

フレキシブルケーブル(カメラ部)

SSFC-5501

SS-03用カメラケーブル。φ5.5mm×約1m(インターロックタイプ)

SS-03用 インターロックタイプ 防水 先端LEDライト内蔵

SSFC-5503

フレキシブルケーブル(カメラ部)

SSFC-5503

SS-03用カメラケーブル。φ5.5mm×約3m(インターロックタイプ)

SS-03用 インターロックタイプ 防水 先端LEDライト内蔵

SSFC-5510

フレキシブルケーブル(カメラ部)

SSFC-5510

SS-03用カメラケーブル。φ5.5mm×約10m(インターロックタイプ)

SS-03用 弾力タイプ 防水 先端LEDライト内蔵

SSFC-2510

フレキシブルケーブル(カメラ部)

SSFC-2510

SS-03用カメラケーブル。φ25mm×約10m(弾力タイプ)

SS-03用 弾力タイプ 防水 先端LEDライト内蔵

SSFC-2530

フレキシブルケーブル(カメラ部)

SSFC-2530

SS-03用カメラケーブル。φ25mm×約30m(弾力タイプ)

SS-03用

SSAC-01

ミラーアクセサリー

SSAC-01

SSFC-5501/-5503/5510用ミラーアクセサリー

SS-03用

SSAC-02

ガイドボールアクセサリー

SSAC-02

SSFC-5501/-5503/5510用ガイドボールアクセサリー

SS-03用

SSAC-03

マグネットアクセサリー

SSAC-03

SSFC-5501/-5503/5510用マグネットアクセサリー

SS-03用

SSAC-05

プロテクターアクセサリー

SSAC-05

SSFC-2510/2530用プロテクターアクセサリー
