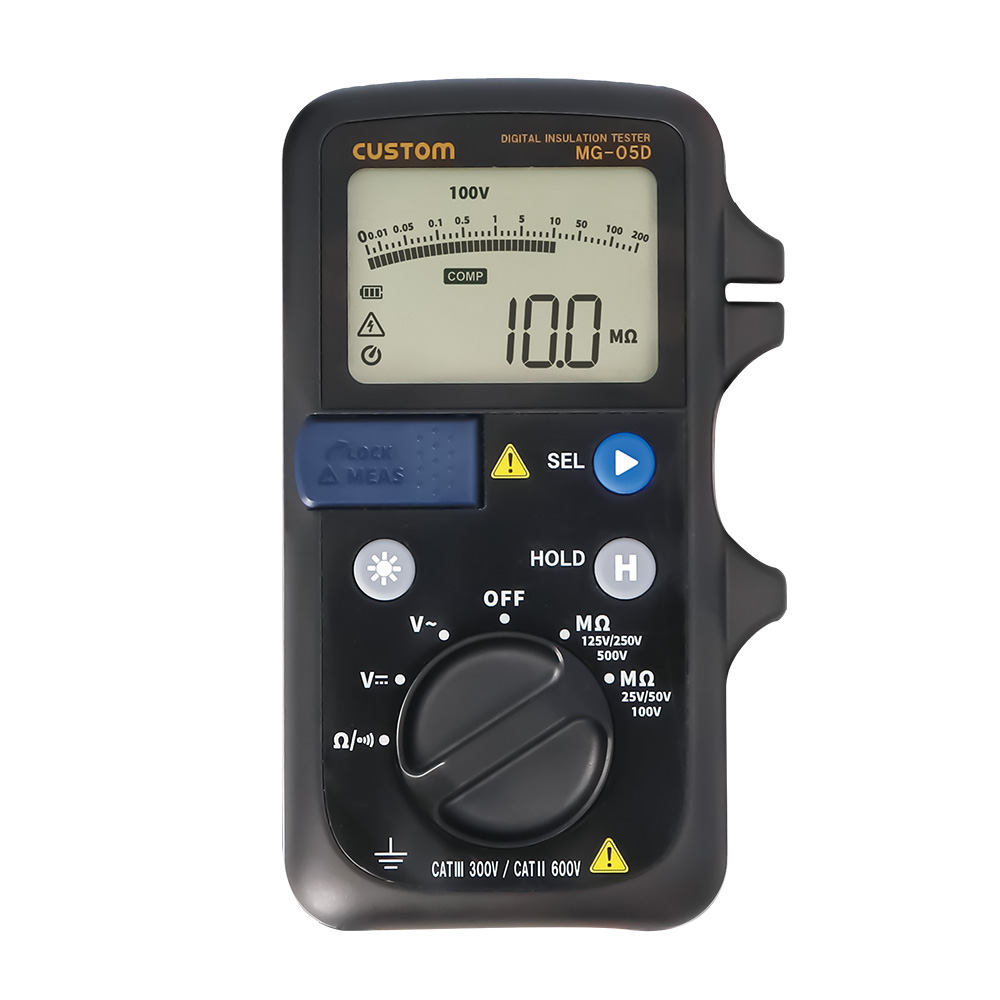

デジタル絶縁抵抗計 MG-05D
製品概要
600V
600V
テスター感覚で使えるハンディサイズのデジタル絶縁抵抗計
- 絶縁抵抗測定機能に加え電圧測定機能、抵抗測定機能、導通チェック機能を搭載。
- ３つの絶縁抵抗測定モード

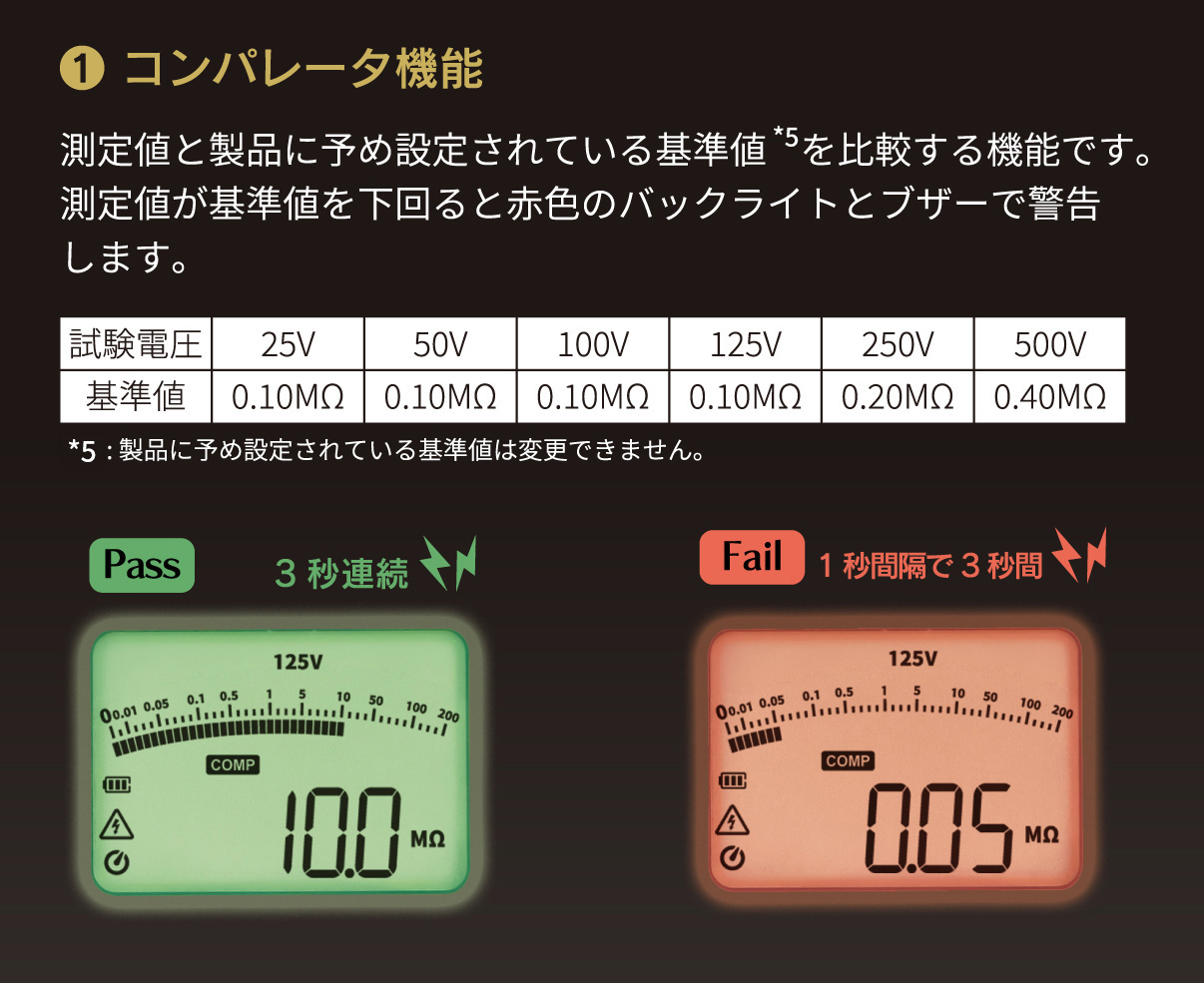

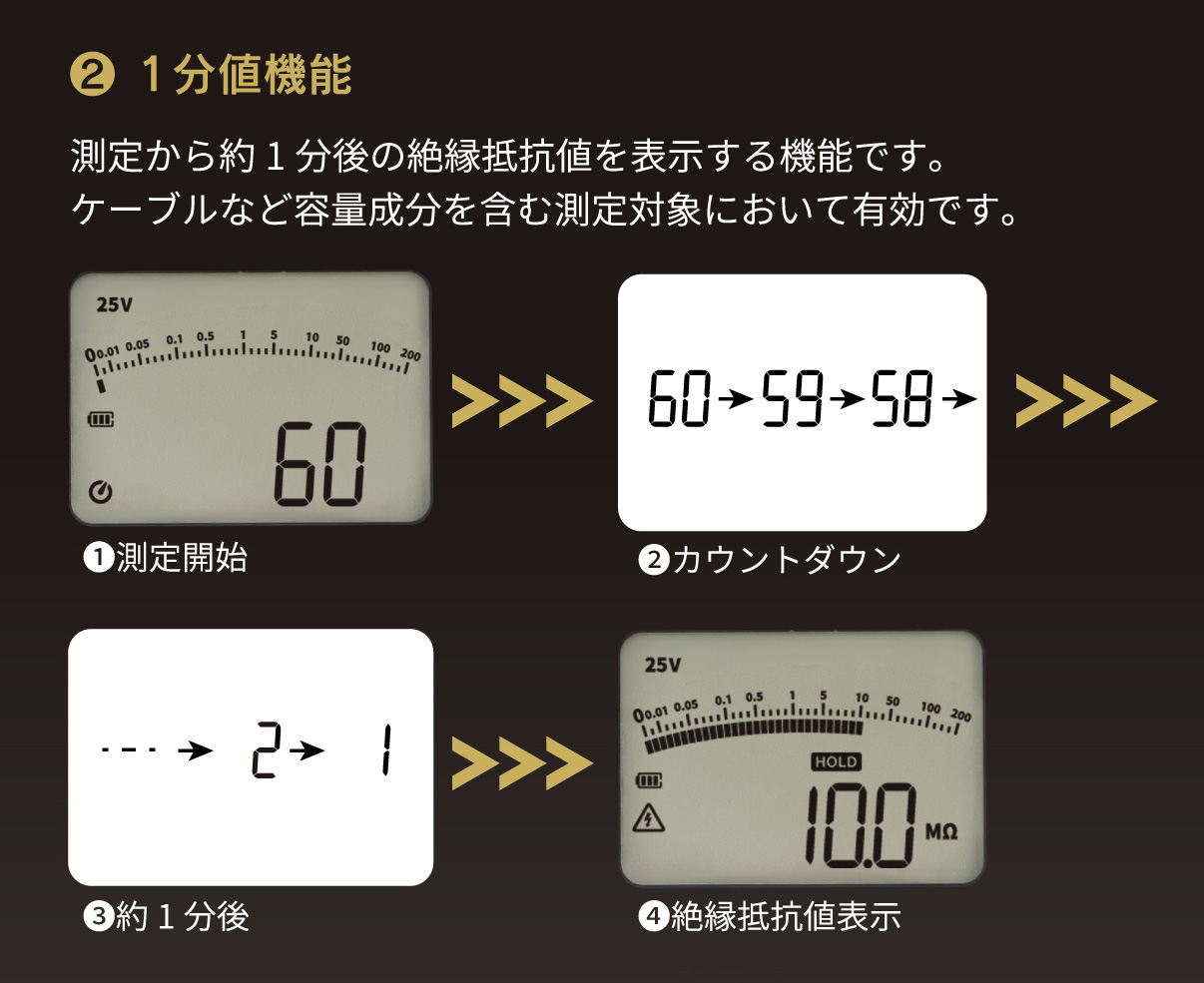

①ノーマルモード ②コンパレータモード ③１分値モード - バックライトの色(緑/赤)とブザー音の組み合わせにより測定結果をお知らせ。
- アクセサリーを選択することで様々な被測定対象について絶縁抵抗の測定が可能。
- 測定環境にあわせた測定スタイルを選択できる。

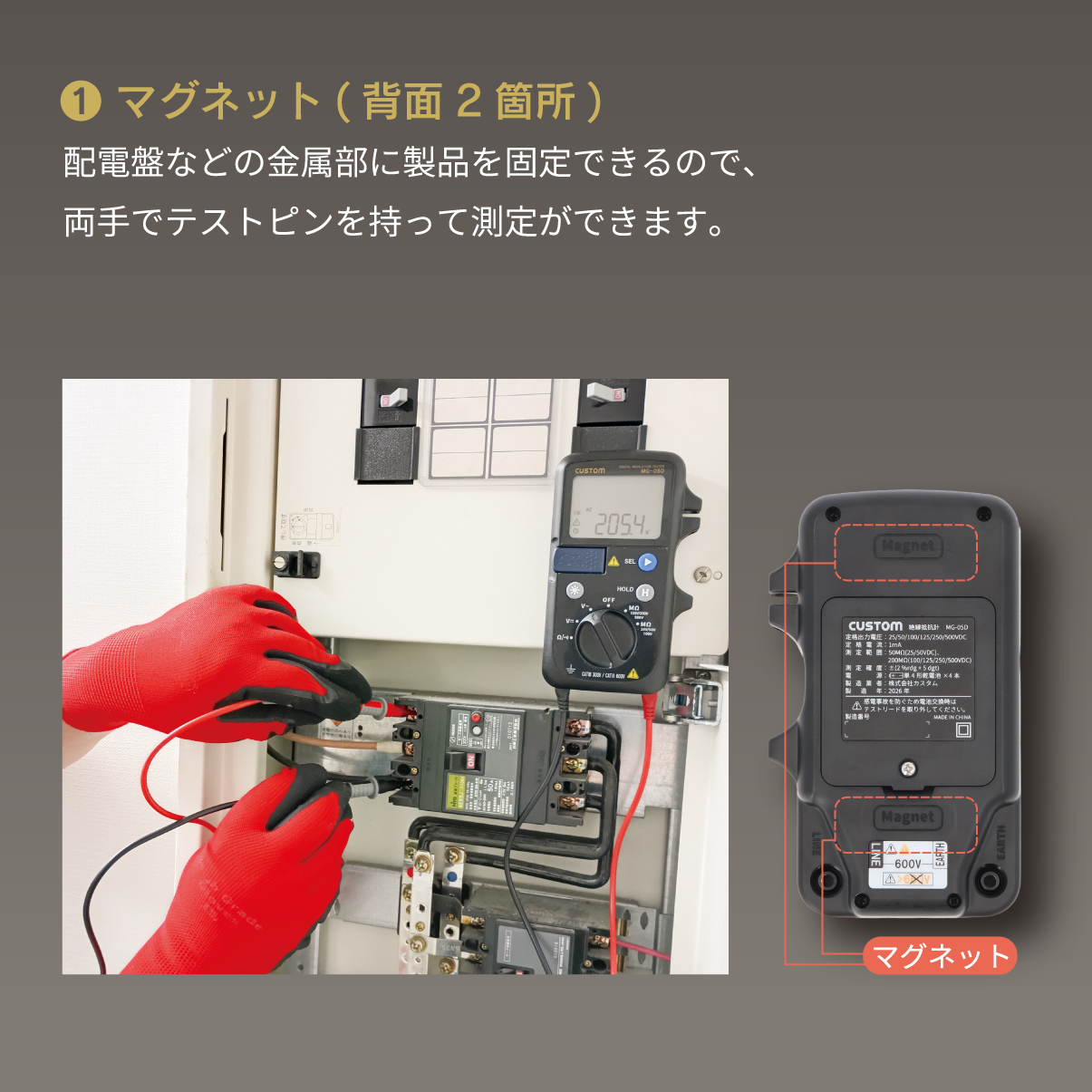

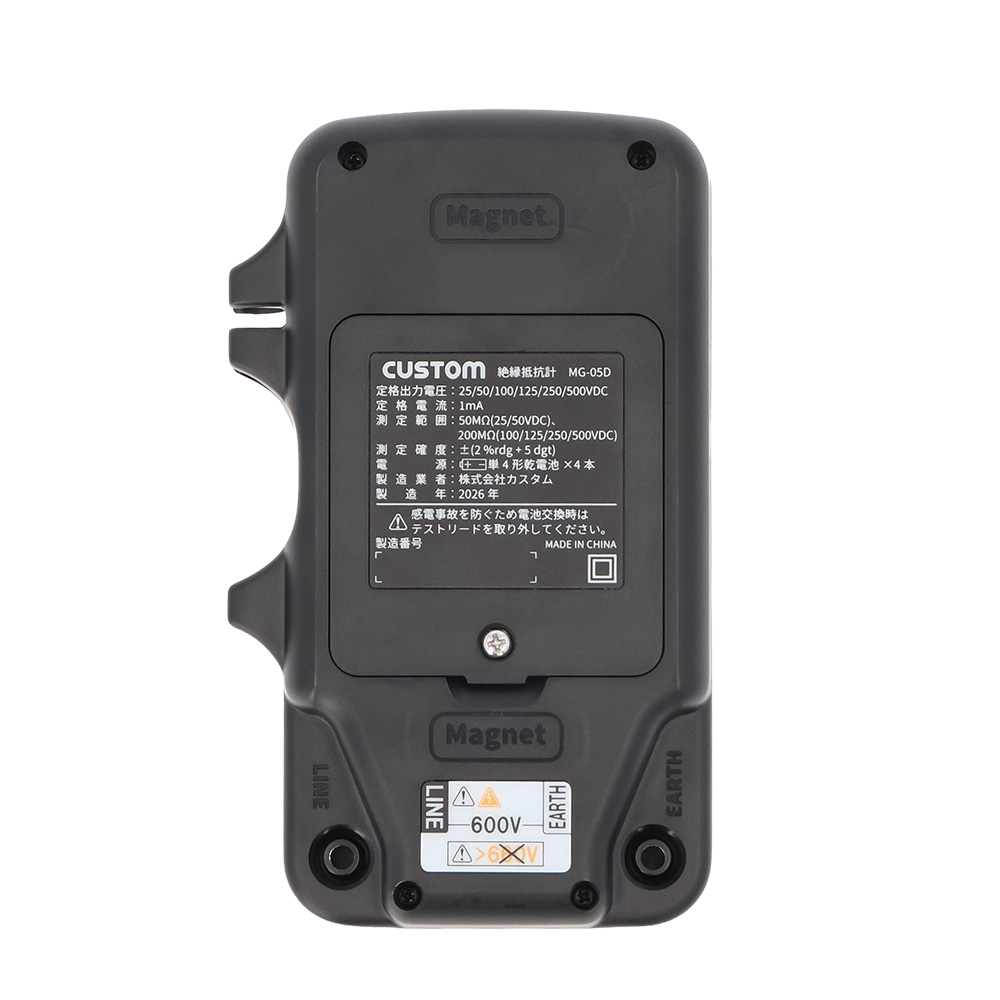

①背面のマグネットにて配電盤等の金属部に固定し、両手でテストピンを持って測定ができる。

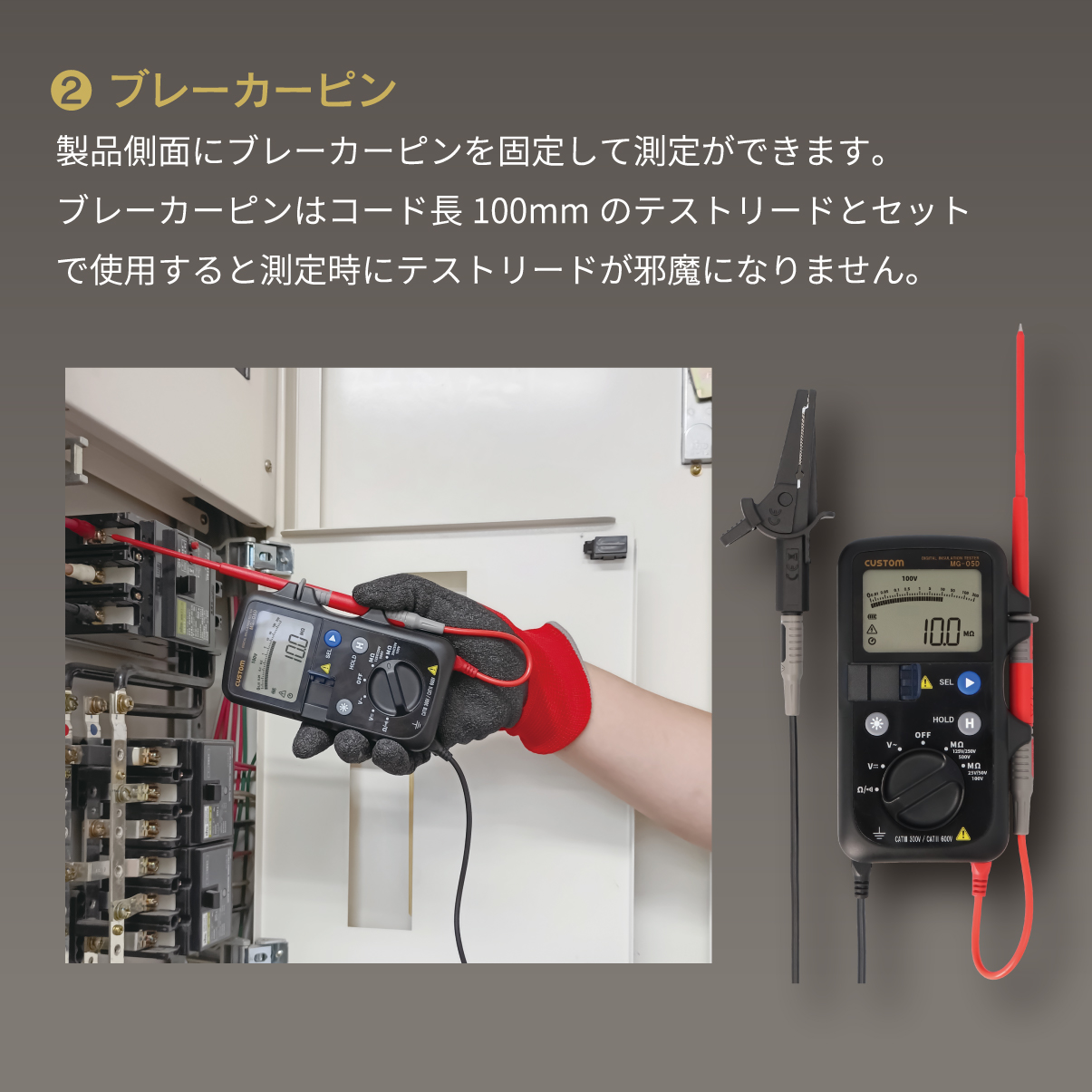

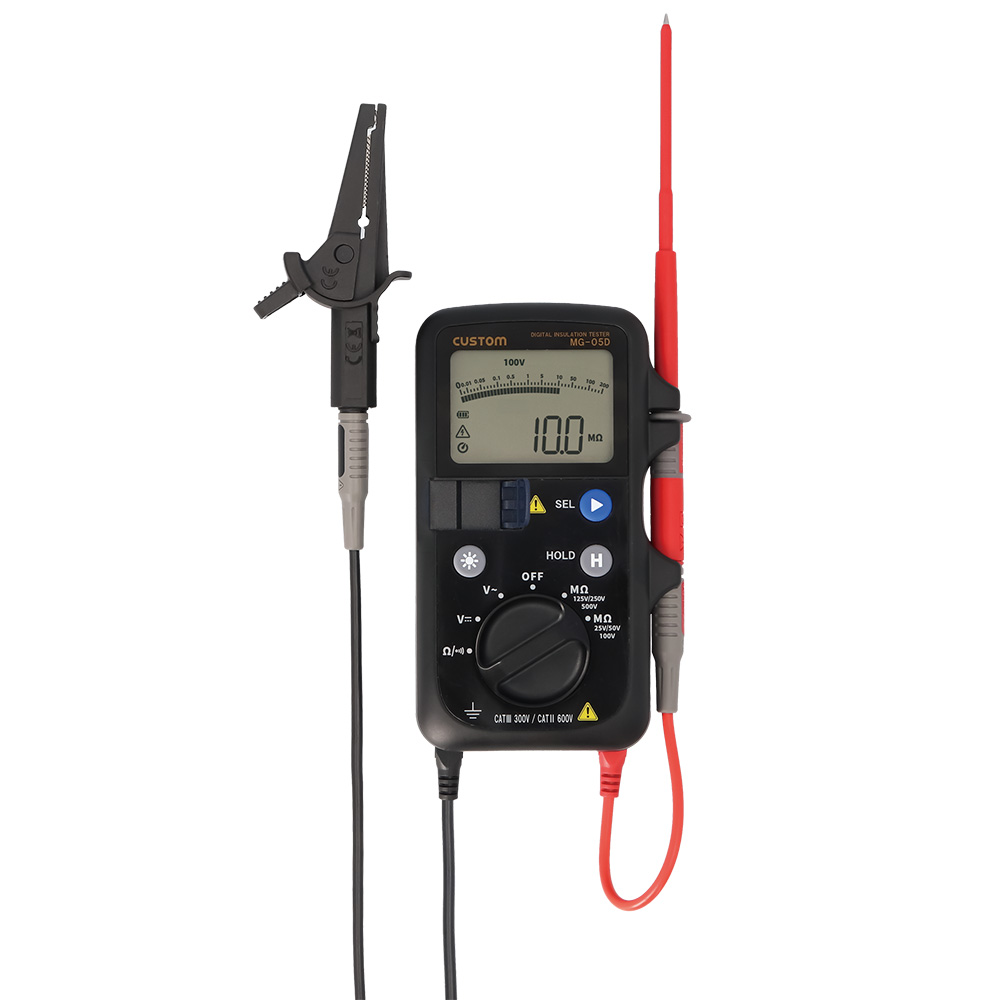

②側面にブレーカーピンを固定して測定ができる。
標準価格
本体
¥ 35,000（税別）
仕様
電気的性能
条件：23℃±5℃、45%RH～70%RH (但し、結露なきこと)●電圧測定
| ファンクション | 測定レンジ | 測定確度 | 備考 |
|---|---|---|---|
| 交流電圧（ACV） | 600.0V | ±(1.6%rdg + 7dgt)*6、*7 | AC 600.0V以上 : ブザー鳴動 |
| AC 610.0V以上 : 『OL』表示 | |||
| 直流電圧（DCV） | 600.0V | ±(1.6%rdg + 7dgt)*7 | DC 600.0V以上 : ブザー鳴動 |
| DC 610.0V以上 : 『OL』表示 |
*7：入力インピーダンス 約10MΩ ●抵抗測定
| 測定レンジ | 測定確度 | 備考 | |
|---|---|---|---|
| 999.9Ω / 9.999kΩ 99.99kΩ / 999.9kΩ |
±(1.5%rdg + 7dgt) | 1MΩ以上で「OL」表示 | |
| 抵抗値 | 表示値 |
|---|---|
| 100.1Ω以上 | 「OL」表示 |
| 30.1Ω ～ 100.0Ω | 抵抗値表示 | 30.0Ω以下 | 抵抗値表示、ブザー鳴動 |
| 絶縁抵抗測定電圧 | 25V | 50V | 100V | 125V | 250V | 500V |
|---|---|---|---|---|---|---|
| 最大表示 | 50.0MΩ | 200MΩ | ||||
| 中央表示値 | 0.50MΩ | 2.00MΩ | ||||
| 第一有効測定範囲 | 0.20MΩ ～ 5.00MΩ | 0.20MΩ ～ 20.0MΩ | ||||
| 第一有効測定範囲 確度 | ±(2%rdg + 5dgt) | ±(2%rdg + 5dgt) | ||||
| 第二有効測定範囲 | 5.00MΩ ～ 50.0MΩ | 20.0MΩ ～ 200MΩ | ||||
| 第二有効測定範囲 確度 | ±(2%rdg + 5dgt) | ±(2%rdg + 5dgt) | ||||
| 上記以外 | 0.00 ～ 0.20MΩ | 0.00 ～ 0.20MΩ | ||||
| 上記以外 確度 | ±(2%rdg + 5dgt) | ±(2%rdg + 5dgt) | ||||
一般仕様
| 検波方式 | 平均値方式 |
|---|---|
| 絶縁抵抗測定電圧 | 25V / 50V / 100V / 125V / 250V / 500V |
| 最大表示カウント | 絶縁抵抗測定モード：50.0MΩ（試験電圧25V、50V時） |
| 200MΩ（試験電圧100V、125V、250V、500V時） | |
| 交流電圧測定モード : AC600.0V | |
| 直流電圧測定モード : DC600.0V | |
| 抵抗測定モード : 999.9kΩ | |
| サンプリング | 約1回/秒 |
| レンジ切り替え | オート |
| オーバー表示 | 「OL」表示、ブザー鳴動 |
| 極性表示 | 「ー」表示 |
| オートパワーオフ | 無操作状態が約10分間継続時 (解除可能) |
| IP等級 | IP40（端子部を除く）IEC60529に準ずる |
| 使用温湿度 | 0℃ ～ +40℃、相対湿度 90%RH以下 (但し、結露なきこと) |
| 保存温湿度 | -10℃ ～＋50℃、相対湿度 90%RH以下 (但し、結露なきこと、電池含まず) |
| 電源 | 単4形乾電池 × 4本(別売) |
| 測定回数 | 約1,000回*8 |
| 寸法 | 約 W 83 × H 140 × D 35 mm |
| 重量 | 約200g(付属品および電池は含まない) |
| 付属品 | 取扱説明書 基本編(保証書付)、取扱説明書 操作編 |
| テストリード赤 x 1(1,000mm)/黒 x 1(1,000mm)、テストリード赤 x 1(100mm) | |

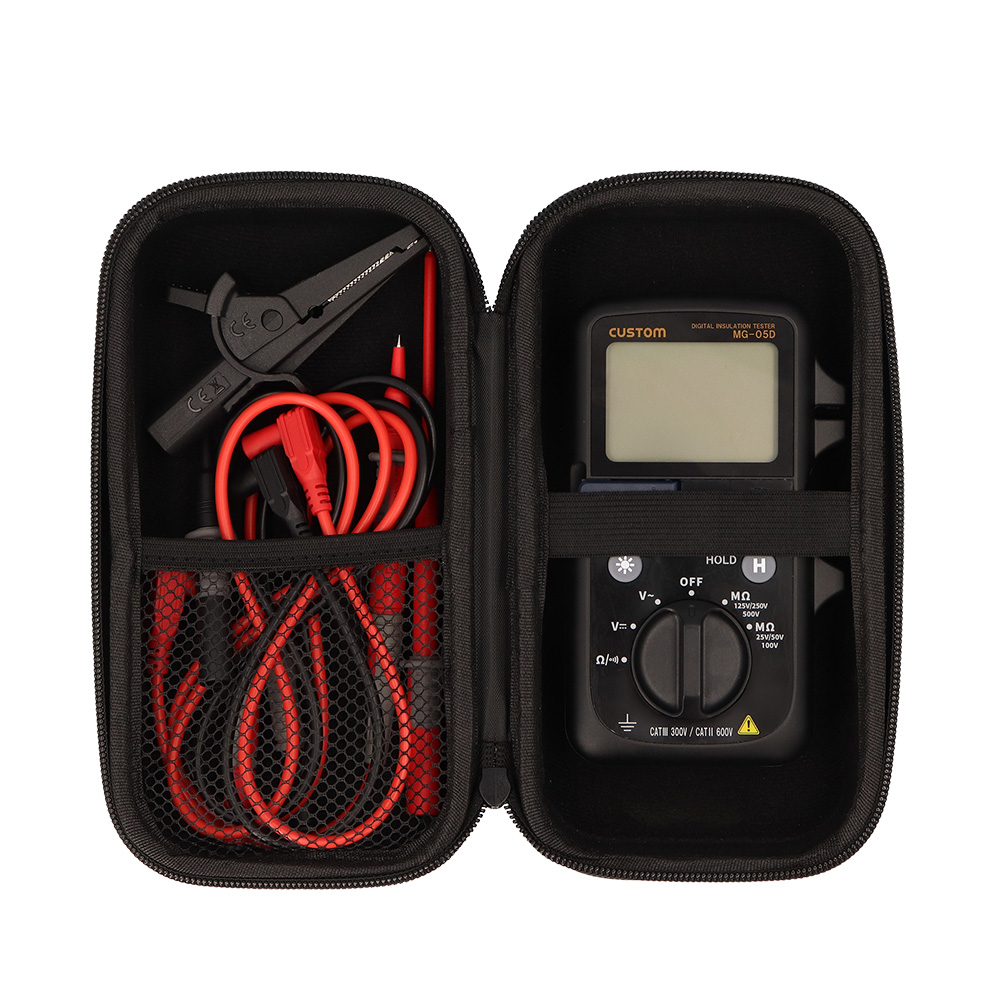

| テストピン赤 x 1/黒 x 1、ブレーカーピン赤 x 1、ワニ口クリップ黒 x 1、収納ケース | |
| オプション | MG-05D用アクセサリーキット： ATL-05D |
| 校正 | 可 |
| 安全規格 |
IEC61010-1 CAT.Ⅲ 300V / CAT.Ⅱ 600V IEC61010-2-030, IEC61010-031, IEC61010-2-033, IEC61010-2-034 IEC61557-1, IEC61557-2, IEC61557-10 |
| EMC規格 | IEC61326-1 |
| RoHS指令 | IEC63000 |
| JAN | 4983621112023 |
