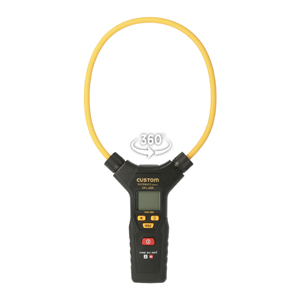

フルオートフレキシブルクランプメータ CFL-02R

製品概要

【測定項目】交流電流
【測定項目】周波数
【機能】ホールド
【機能】自動電源OFF

*1

【機能】バックライト搭載
【機能】LEDライト
【機能】TRUE RMS
*1 5分

従来品(CFL-01U)*2よりもお求めやすくなりました!

  • 形状を自由に変更できるケーブルにて狭い場所でも容易に測定できます。
  • 真の実効値(TRUE RMS)方式により正弦波以外の波形でも実効値の表示が可能です。
  • 電流と周波数を同時に液晶画面に表示できます。
  • しっかり握れるハンドグリップスタイル採用。
  • 暗所での測定でも値を確認しやすくなるよう、液晶画面にバックライトを搭載。
  • 測定対象を明るく照らして暗所での作業がしやすいLEDライトを搭載。
  • データホールド機能により測定した値をゆっくり確認できます。
*2 CFL-01U定価:¥28,000(税別)

標準価格

本体 ¥ 19,800(税別)

製品詳細

使用例

CFL-02R 交流電流測定イメージ

交流電流測定イメージ

CFL-02R 接合部

接合部でクランプセンサコイルを取りはずした後、測定対象を挟んで使用します。

CFL-02R バックライト点灯イメージ

測定対象物を明るく照らすLEDライト機能

CFL-02R バックライト点灯イメージ

暗い場所でも見やすい液晶バックライトを装備

※測定対象やその周辺で感電が想定される箇所では、絶縁保護具を着用してください。

各部名称

本体

CFL-02R 各部名称
  • ①クランプセンサコイル
  • ②LEDライト
  • ③クランプセンサ結合部
  • ④表示部
  • ⑤バックライトボタン
  • ⑥LEDライトボタン
  • ⑦ホールドボタン
  • ⑧電源ボタン

ディスプレイ

CFL-02R ディスプレイ
  • ①電池残量表示
  • ②オートモード時表示
  • ③データホールド表示
  • ④直流電圧モード
  • ⑤交流電圧モード
  • ⑥メイン表示部
  • ⑦単位表示
  • ⑧サブ表示
  • ⑨オートパワーオフ機能有効表示

▲ページTOPへ戻る

仕様

電気的性能

フレキシブルクランプ部

  レンジ 分解能 確度 周波数
ACA 0.2 ~ 10 A 0.01 A ±(2.0 % rdg + 10 dgt) 40 ~ 65 Hz
10 ~ 60 A 0.01 A ±(1.5 % rdg + 5 dgt)
60 ~ 600 A 0.1 A
600 ~ 3000 A 1 A ±(2.0 % rdg + 5 dgt)
0.2 ~ 60 A 0.01 A ±(2.5 % rdg + 5 dgt) 65 ~ 200 Hz
60 ~ 600 A 0.1 A
600 ~ 3000 A 1 A ±(3.0 % rdg + 5 dgt)
0.2 ~ 60 A 0.01 A ±(3.0 % rdg + 5 dgt) 200 Hz ~ 1 kHz
60 ~ 600 A 0.1 A
600 ~ 1000 A 1 A
周波数 40 ~ 1000 Hz 0.1 Hz ±(0.5 % rdg + 2 dgt) 3 A 以上時 -

※ 23±5 ℃、80 % RH以下のとき
※ 確度はクランプセンサコイル中心での測定値における値です。 確度保証範囲は AC60Aレンジ:0.2 ~ 60 A、AC600Aレンジ:60 ~ 600 A、AC3000Aレンジ:600 ~ 3000 A

導体位置による誤差

確度はクランプセンサーコイルの中心で規定しています。クランプセンサーコイルの中心から非測定導体の中心までの距離に応じて、下記の数値を確度に加算してください。

CFL-02R 導体位置による誤差
  中心からの距離 確度への加算
A 半径35 mm(Φ70) ±0.5 %
B 半径50 mm(Φ100) ±1.5 %
C 半径60 mm(Φ120) ±2.0 %
D 半径60 mm(Φ120)以上 ±5.0 %

一般仕様

表示 液晶表示、6000カウント
レンジ切替 オート
最大測定導体径 φ120 mm
サンプリング 約 3 回/秒
使用温湿度 0 ~ +40 ℃、80 %RH以下(但し、結露のないこと)
保存温湿度 -10 〜 +60 ℃、80 %RH以下(但し、電池を含まず、結露のないこと)
寸法 約 W 178 × H 324 × D 30 mm
重量 188 g(電池含む)
電源 単4形乾電池 × 3本
電池寿命 最長約70時間(アルカリ電池使用時)*3
付属品 収納ケース、取扱説明書
校正
規格準拠 EN61010-1、EN61010-2-032、EN61326-1 CAT III 1000V、 CATIV 600V
JAN 4983621090239
*3 バックライトを多用されますと電池の寿命が短くなります。

▲ページTOPへ戻る
