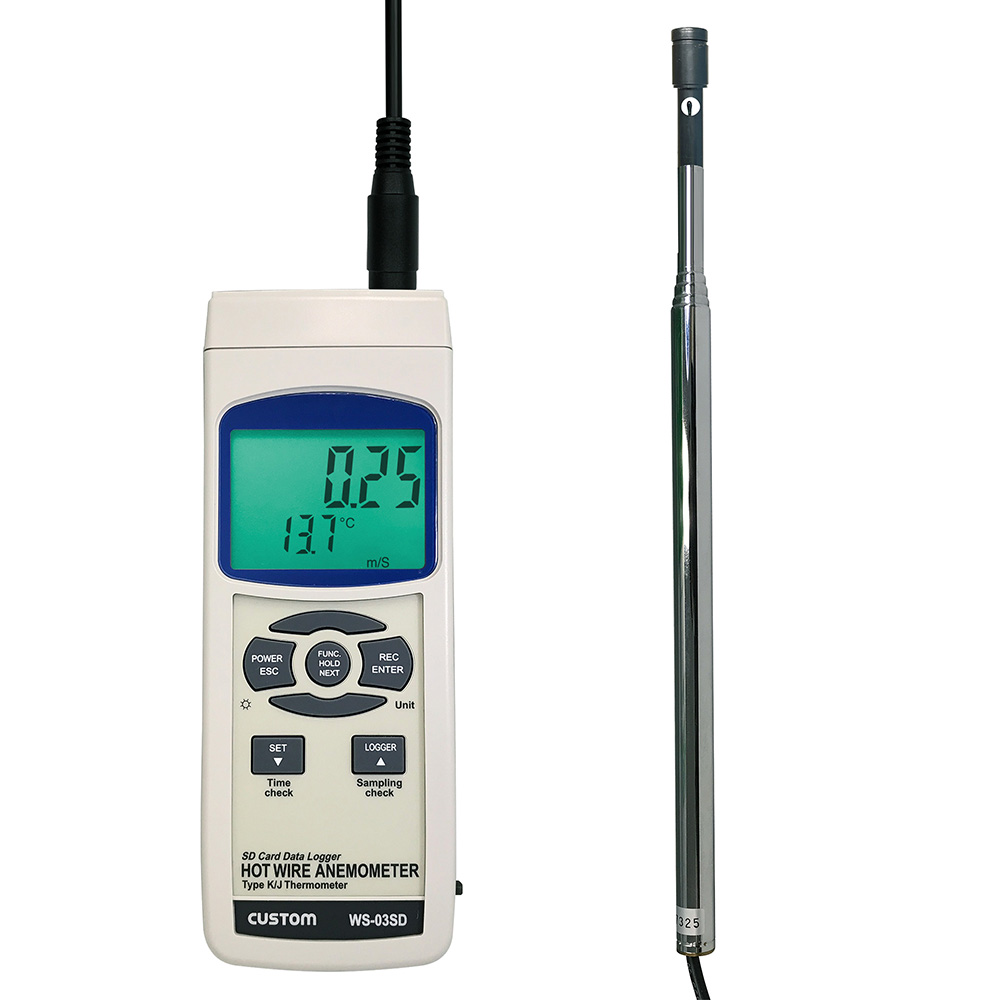

デジタルロガー風速計 WS-03SD

製品概要

【測定項目】風速

熱線式

【測定項目】温度・サーミスタ

内蔵

【測定項目】温度・熱電対(KJ)

*1

【機能】ホールド
【機能】MAX MIN
【機能】バックライト搭載
【機能】自動電源OFF

*2

【機能】データロガー

*3

【機能】ACアダプター対応

別売

【機能】スタンド
*1 センサー別売
*2 10分 解除可
*3 SDカード 〜16GB

SDカードへのデータ記録も可能な風速計。

  • 風速測定と風速センサー部にある温度センサーによる周囲温度測定が可能です。また、別売のKタイプとJタイプの熱電対センサーによる温度測定も可能です。

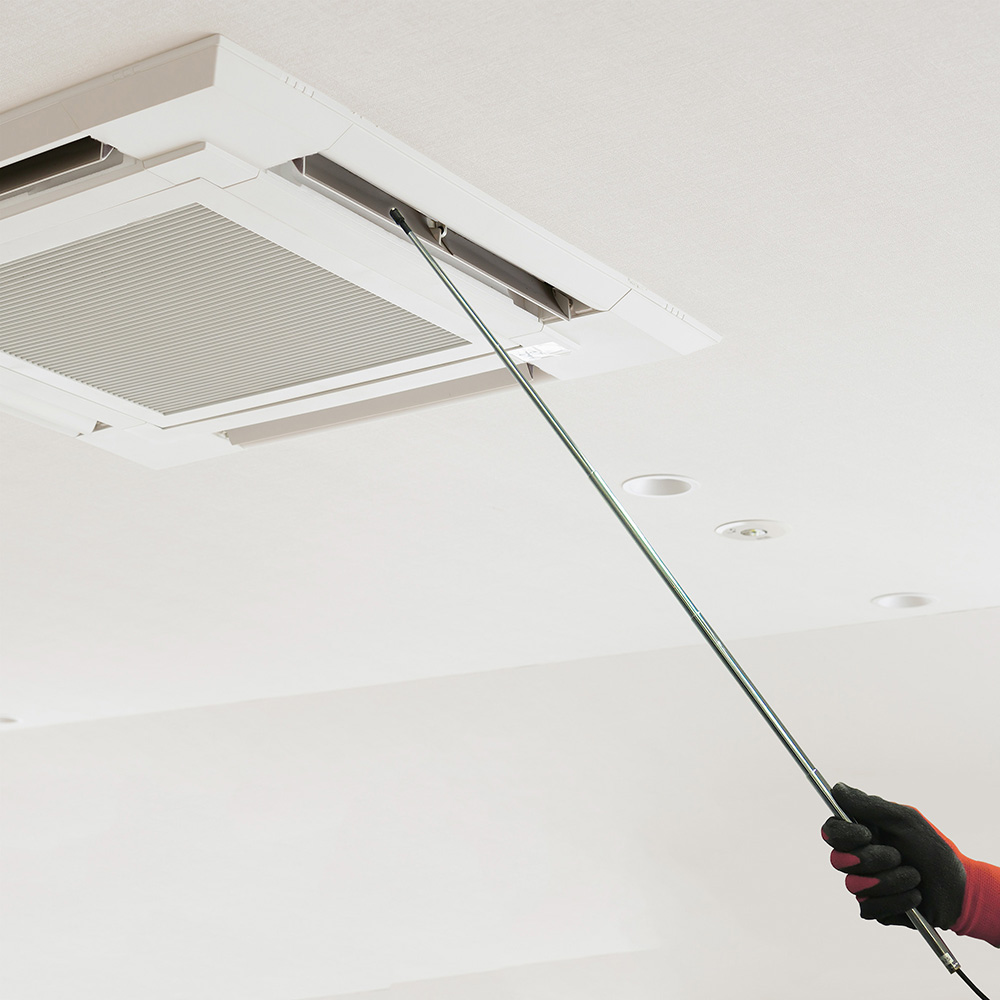

  • 風速センサーは微小風速の測定に便利なホットワイヤ方式。センサープローブ部が伸縮式で高所の測定に便利です。
  • 記録データは市販の表計算ソフトウェアで利用できるので、様々な用途に活用できます。
  • データ記録は、自動記録/手動記録から選択可能。
  • 自動データロガーのサンプリング設定時間は1、2、5、10、30、60、120、300、600、1800、3600秒より任意に設定可能。
  • 暗所でも見やすいグリーンバックライト機能付き。
  • 測定値を一時的に表示固定するホールド機能付き。
  • 測定値のMAX(最大値)/MIN(最小値)表示機能付き。
  • 電池の消耗を防ぐため一定時間本器を操作しないと自動的に電源が切れるオートパワーオフ機能を搭載。

標準価格

本体 ¥ 65,800(税別)

製品詳細

SDカードを装着して、測定結果を記録することが可能です。

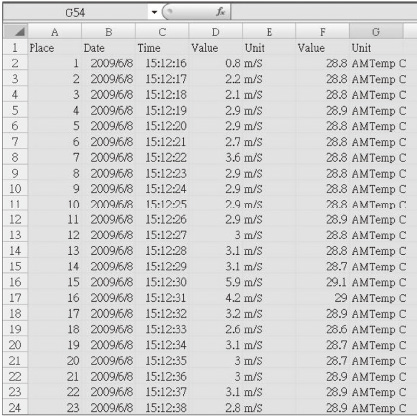

SDカードの記録データは、CSVファイルとしてExcelなどの表計算ソフトに取り込みが可能です。

CT-05SD SDカード装着例WS-03SD CSVファイル例

画像は同一機能を搭載したシリーズ機種です。

熱電対センサー(別売)を接続して温度測定が可能です。

LX-2000SD センサー接続イメージ

対応熱電対:K/Jタイプ

画像は同一機能を搭載したシリーズ機種です。
熱電対センサーは製品に含まれません。

各部名称

WS-03SD 各部名称
  • ①表示部
  • ②POWERボタン(ESCボタン/バックライトボタン)
  • ③FUNC.ボタン(HOLDボタン/NEXTボタン)
  • ④RECボタン(ENTERボタン/Unitボタン)
  • ⑤SETボタン(▼ボタン/Time checkボタン)
  • ⑥LOGGERボタン(▲ボタン/Sampling checkボタン)

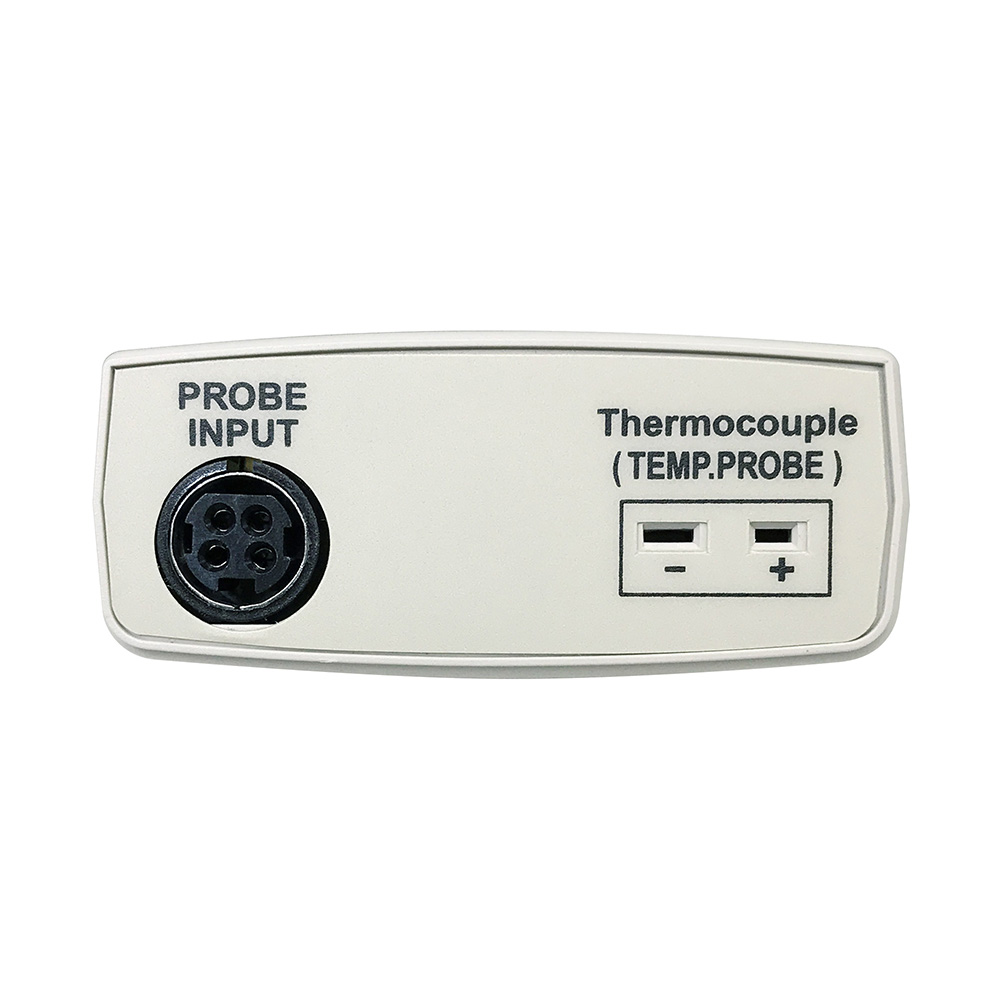

  • ⑦風速センサー入力ソケット
  • ⑧温度センサー入力ソケット
  • ⑨SDカードソケット
  • ⑪RESETボタン
  • ⑫DC9V ACアダプター入力ソケット
  • ⑬電池蓋
  • ⑭電池蓋ネジ(2本)
  • ⑮スタンド
  • ⑯三脚用ネジ穴
  • ⑰風速センサープラグ
  • ⑱センサープローブ
  • ⑲センサーヘッド

▲ページTOPへ戻る

仕様

電気的性能

風速

単位 レンジ 分解能 測定精度
m/s 0.20 ~ 5.00 m/s 0.01 m/s ±(5 %rdg + 0.1 m/s) または ±(1 %fs + 0.1 m/s) のどちらか大きい方
5.1 ~ 25.0 m/s 0.1 m/s
km/h 0.70 ~ 18.00 km/h 0.01 km/h ±(5 %rdg + 0.3 km/h) または ±(1 %fs + 0.3 km/h) のどちらか大きい方
18.0 ~ 72.0 km/h 0.1 km/h
fs = full scale(フルスケール)

温度

種類 測定範囲 分解能 測定精度
風速センサー 0 ~ +50 ℃ 0.1 ℃ ± 0.8 ℃
Kタイプ -100.0 ~ -50.1 ℃ 0.1 ℃ ±(0.4 %rdg + 1 ℃)
-50.0 ~ +1300.0 ℃ ±(0.4 %rdg + 0.5 ℃)
Jタイプ -100.0 ~ -50.1 ℃ 0.1 ℃ ±(0.4 %rdg + 1 ℃)
-50.0 ~ +1100.0 ℃ ±(0.4 %rdg + 0.5 ℃)
  • 上記測定精度にはオプションセンサーの精度は含まれません。
  • 弊社ではJタイプの熱電対センサーのお取り扱いがありません。
  • 本来の目的以外の使い方や乱暴な取扱いをすると、センサーの破損につながったり、けがの原因となることがありますので、目的に合ったセンサーを選択してください。
  • 測定対象物や使い方によってはセンサーにダメージを与えてしまう場合があります。
  • 余裕を持った温度範囲でセンサーをご使用ください。

一般仕様

センサー
  • 風速センサー:ホットワイヤー
  • 温度センサー:ガラスビーズタイプサーミスタ
使用温湿度 0〜+50℃、85%RH以下(但し、結露のないこと)
保存温湿度 -20〜+60℃、85%RH以下(但し、結露のないこと)
寸法
  • 本体:約 W 68 × H 180 × D 45 mm
  • 伸縮タイプ風速センサー:約 Φ12 × 250~950 mm、ケーブル長:約 1.2 ~ 1.9 m
重量 360 g(電池含む)
電源 単3形乾電池 × 6本 または ACアダプター(別売)
電池寿命
  • 通常測定時:約45時間 (風速測定時、バックライト消灯、アルカリ電池使用時)
  • データロガー機能動作時:約31時間 (風速測定時、バックライト消灯、アルカリ電池使用時)
付属品 取扱説明書、風速センサー、収納ケース
校正 不可
オプション
JAN 4983621270037
  • 上記性能は 23 ± 5 ℃のとき
SDカードについて
  • 市販のSDカード(1~16GB)に対応していますが、全メーカーのSDカード製品に対する動作認証は行っておりません。SDカードによってはご使用になれない場合がございますので、予めご了承願います。
  • SDカードは製品に含まれていません。別途お買い求め下さい。
  • SDXCカードやMMCなどほかの種類のメモリーカードはご使用になれません。
  • SDXC、SDHCはSDアソシエーションの登録商標です。

Microsoft Excelは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
