データロガー多機能環境計測器 AHLT-102SD

製品概要

【測定項目】風速

ベーン式

【測定項目】照度
【測定項目】温度・サーミスタ

内蔵

【測定項目】温度・熱電対(KJ)

*1

【測定項目】湿度
【機能】ホールド
【機能】MAX MIN
【機能】バックライト搭載
【機能】自動電源OFF

*2

【機能】データロガー

*3

【機能】ACアダプター対応

別売

【機能】スタンド
*1 センサー別売
*2 10分 解除可
*3 SDカード 〜16GB

風速、照度、温度、湿度の測定/SDカードへのデータ記録が可能な多機能環境測定器。

  • 別売のKタイプ/Jタイプ熱電対センサーを接続することで、熱電対温度の測定/SDカードデータ記録も可能となります。
  • 記録データは市販の表計算ソフトウェアで利用できるので、様々な用途に活用できます。
  • データ記録は、自動記録/手動記録から選択可能。
  • 自動データロガーのサンプリング設定時間は1、2、5、10、30、60、120、300、600、1800、3600秒より任意に設定可能
  • 暗所でも見やすいグリーンバックライト機能付き。
  • 測定値を一時的に表示固定するホールド機能付き。
  • 測定値のMAX(最大値)/MIN(最小値)表示機能付き。
  • 電池の消耗を防ぐため一定時間本器を操作しないと自動的に電源が切れるオートパワーオフ機能を搭載。

標準価格

本体 ¥ 37,400(税別)

製品詳細

SDカードを装着して、測定結果を記録することが可能です。

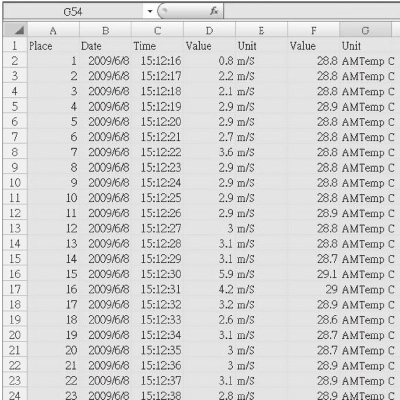

SDカードの記録データは、CSVファイルとしてExcelなどの表計算ソフトに取り込みが可能です。

CT-05SD SDカード装着例AHLT-102SD CSVファイル例

画像は同一機能を搭載したシリーズ機種です。

熱電対センサー(別売)を接続して温度測定が可能です。

LX-2000SD センサー接続イメージ

対応熱電対:K/Jタイプ

画像は同一機能を搭載したシリーズ機種です。
熱電対センサーは製品に含まれません。

各部名称

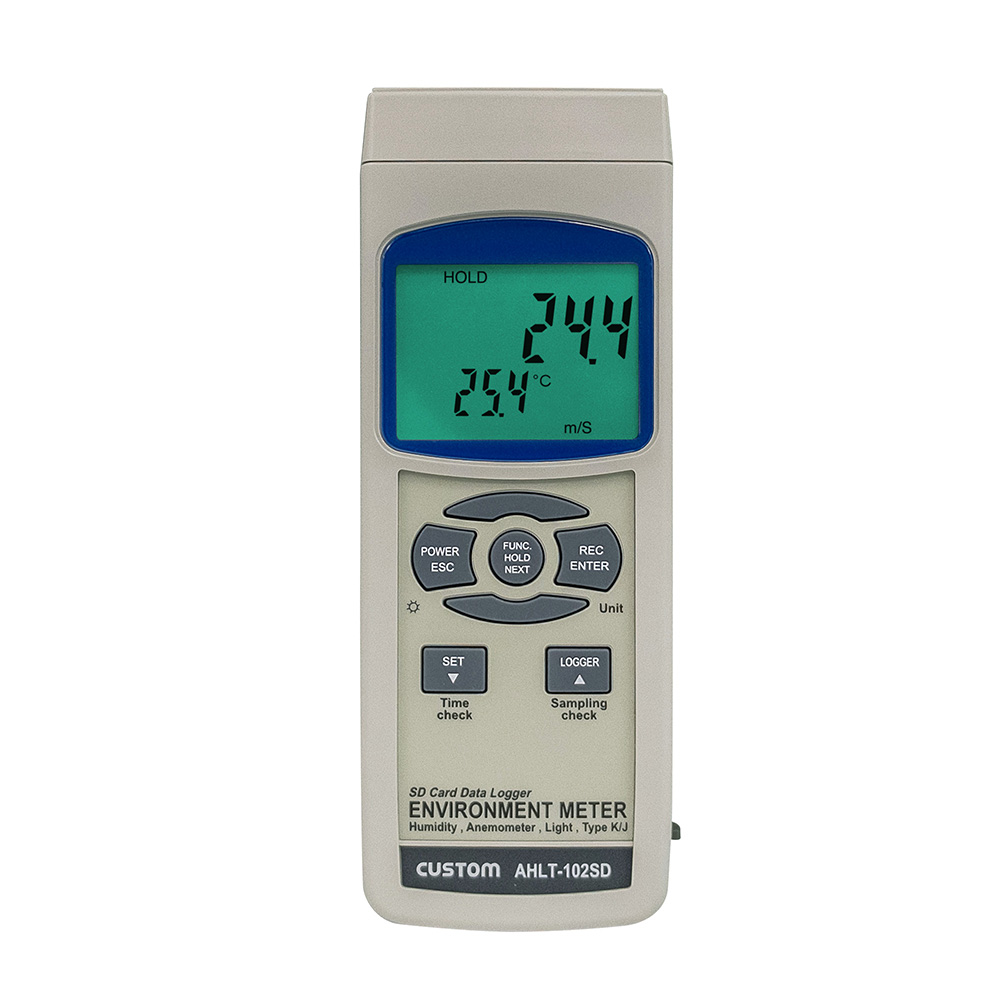

AHLT-102SD 各部名称
  • ①表示部
  • ②POWERボタン(ESCボタン/バックライトボタン)
  • ③FUNC.ボタン(HOLDボタン/NEXTボタン)
  • ④RECボタン(ENTERボタン/Unitボタン)
  • ⑤SETボタン(▼ボタン/Time checkボタン)
  • ⑥LOGGERボタン(▲ボタン/Sampling checkボタン)

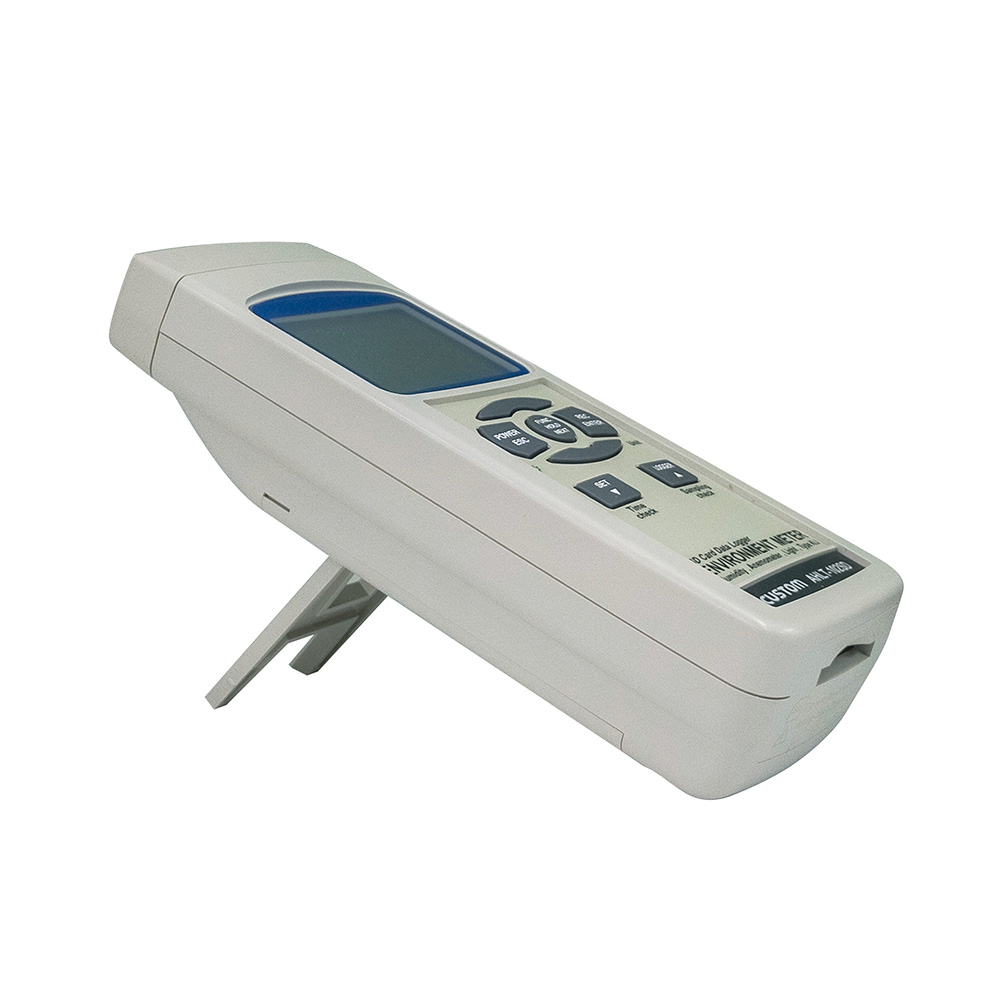

  • ⑦スタンド
  • ⑧電池蓋
  • ⑨電池蓋ネジ(2本)
  • ⑩三脚用ネジ穴
  • ⑪K/Jタイプ熱電対センサー用コネクターソケット
  • ⑫プローブソケット
  • ⑬DC9V ACアダプター入力ソケット
  • ⑭RESETボタン
  • ⑯SDカードソケット
  • ⑰プローブ頭部(風速/湿度/温度/照度)
  • ⑱風速ベーン
  • ⑲温度/湿度センサー
  • ⑳照度センサー
  • ㉑プローブプラグ

▲ページTOPへ戻る

仕様

電気的性能

風速

単位 レンジ 分解能 測定精度
m/s 0.4 ~ 25.0 m/s 0.1 m/s ±(2 % + 0.2 m/s)
km/h 1.4 ~ 90.0 km/h 0.1 km/h ±(2 % + 0.8 km/h)

照度

単位 レンジ 分解能 測定精度
lux 0 ~ 20,000 lux 1 lux ±(5 %rdg + 8 dgt)
精度は絶対温度2856Kのタングステンランプ標準並列光によって比較試験されたものです。

温度

単位 レンジ 分解能 測定精度
0 ~ +50 ℃ 0.1 ℃ ± 0.8 ℃

湿度

単位 レンジ 分解能 測定精度
%RH 0 ~ 95 %RH 0.1 %RH
  • ≧ 70% RH: ±(3 %rdg + 1 %RH)
  • < 70% RH: ±3 %RH

熱電対センサー温度

種類 レンジ 分解能 測定精度
Kタイプ -100.0 ~ -50.1 ℃ 0.1 ℃ ±(0.4 % + 1 ℃)
-50.0 ~ +1300.0 ℃ ±(0.4 % + 0.8 ℃)
Jタイプ -100.0 ~ -50.1 ℃ 0.1 ℃ ±(0.4 % + 1 ℃)
-50.0 ~ +1200.0 ℃ ±(0.4 % + 0.8 ℃)
  • 上記測定精度にはオプションセンサーの精度は含まれません。
  • 弊社ではJタイプの熱電対センサーのお取り扱いがありません。
  • 本来の目的以外の使い方や乱暴な取扱いをすると、センサーの破損につながったり、けがの原因となることがありますので、目的に合ったセンサーを選択してください。
  • 測定対象物や使い方によってはセンサーにダメージを与えてしまう場合があります。
  • 余裕を持った温度範囲でセンサーをご使用ください。

一般仕様

使用温湿度 0〜+50℃、85%RH以下(但し、結露のないこと)
保存温湿度 -20〜+60℃、85%RH以下(但し、結露のないこと)
寸法
  • 本体:約 W 68 × H 177 × D 45 mm
  • センサーヘッド:約 107.5 × 47 mm
重量 465 g(電池含む)
電源 単3形乾電池 × 6本 または ACアダプター(別売)
電池寿命
  • 通常測定時:約145時間 (バックライト消灯、アルカリ電池使用時)
  • データロガー機能動作時:約50時間 (バックライト消灯、アルカリ電池使用時)
付属品 取扱説明書、センサー(風速/照度/温度/湿度)
校正 一部校正可(風速は不可)
オプション
JAN 4983621991178
  • 上記性能は 23 ± 5 ℃のとき
SDカードについて
  • 市販のSDカード(1~16GB)に対応していますが、全メーカーのSDカード製品に対する動作認証は行っておりません。SDカードによってはご使用になれない場合がございますので、予めご了承願います。
  • SDカードは製品に含まれていません。別途お買い求め下さい。
  • SDXCカードやMMCなどほかの種類のメモリーカードはご使用になれません。
  • SDXC、SDHCはSDアソシエーションの登録商標です。
照度計使用上のご注意
  • 照度計は、標準電球と呼ばれるフィラメント型電球を標準光源として校正されています。一般作業現場で多く使われている蛍光灯、LED照明などは、標準電球と比べて光の波長が異なるため測定値が異なることがあります。
    このような場合には、複数の照度計(異なるメーカーの異なるモデル)で測定して平均値を取る、などの工夫が必要となります。
Microsoft Excelは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
