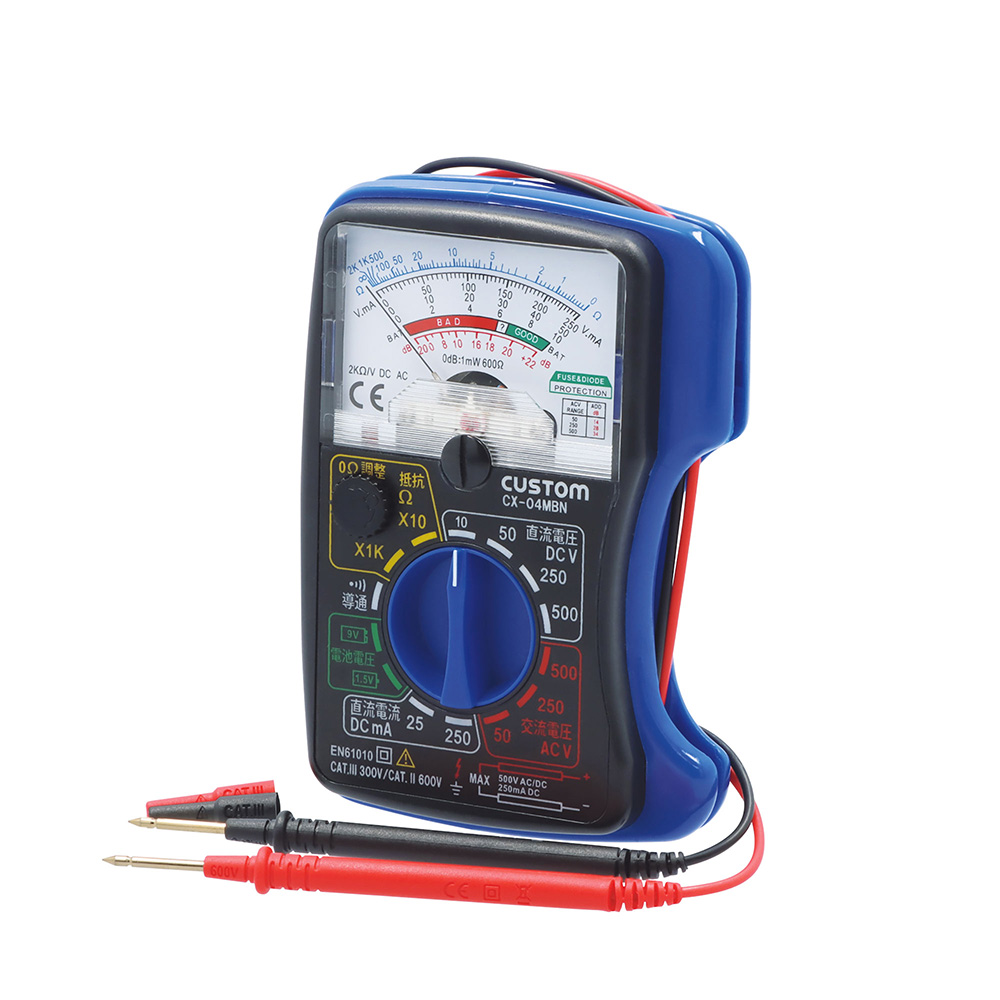

アナログテスタ CX-04MBN
製品詳細

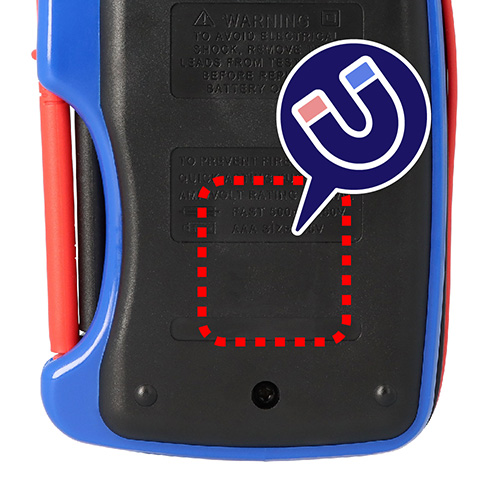

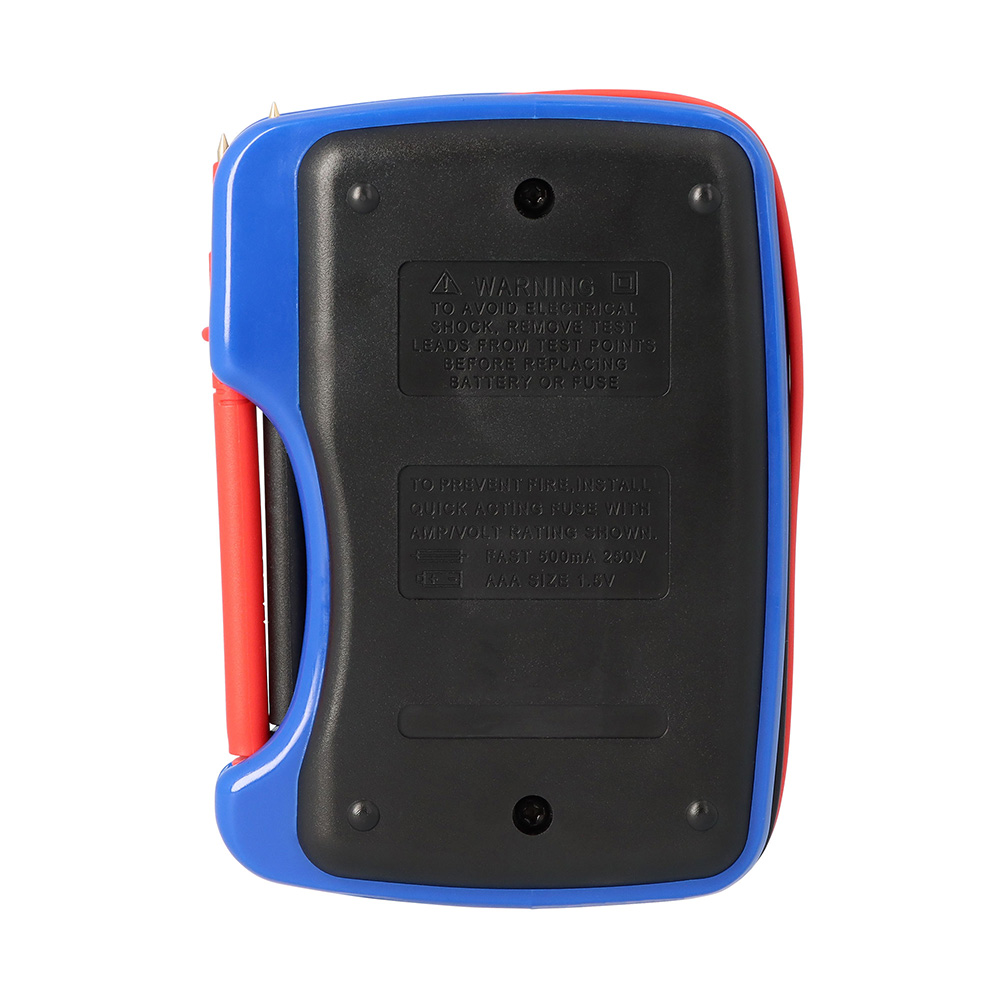

本体背面にマグネットを内蔵

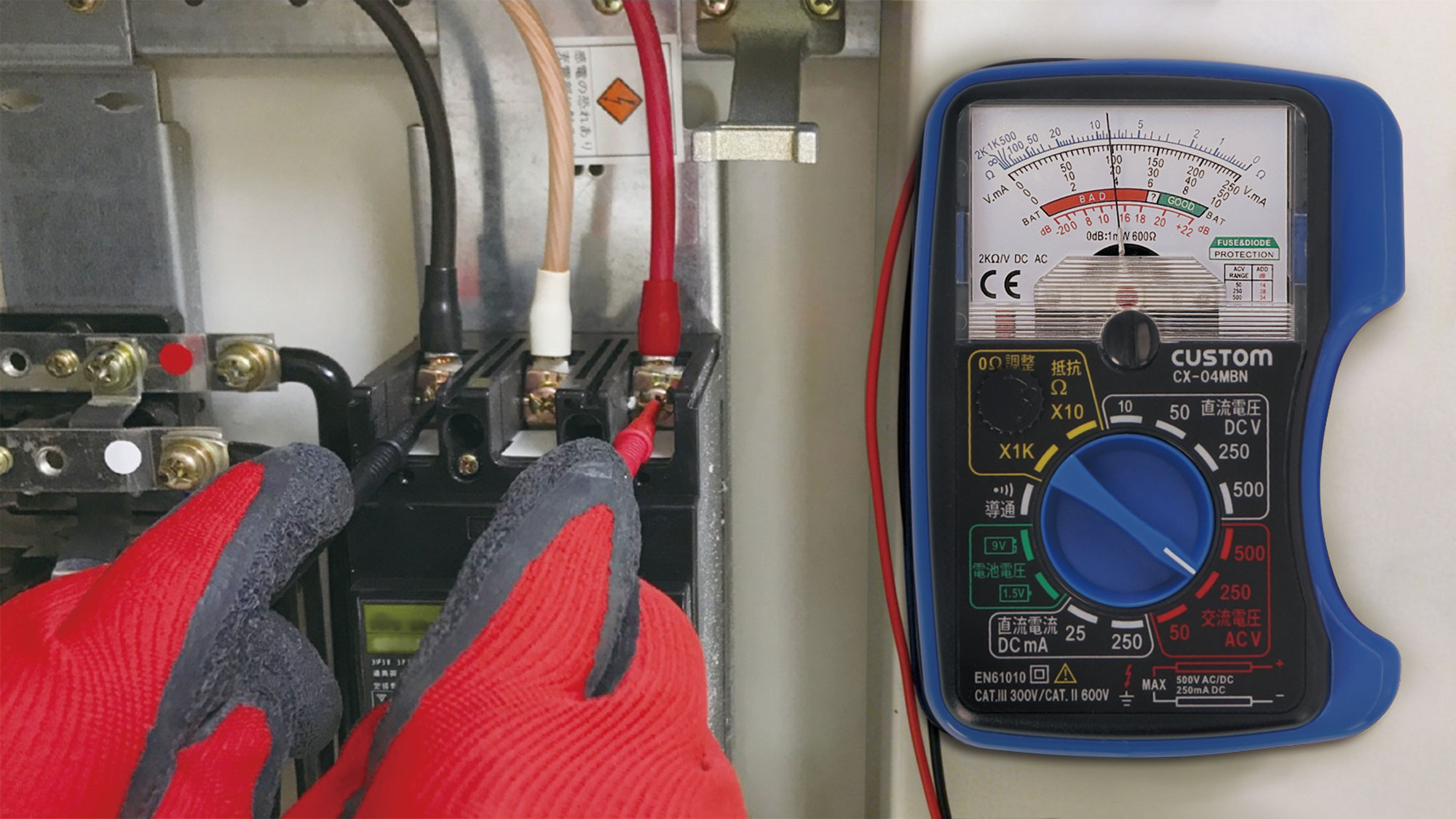

車両や配電盤等の金属面に本体を固定できるので、両手にプローブを持った測定ができます。
導通チェック時にブザーとLEDの両方でお知らせ
周囲が騒がしい場所でもLEDの点灯で導通を確認できます。
金メッキテストリードを採用
テストリード巻き取り収納式
使い終えたらコンパクトに仕舞えます。

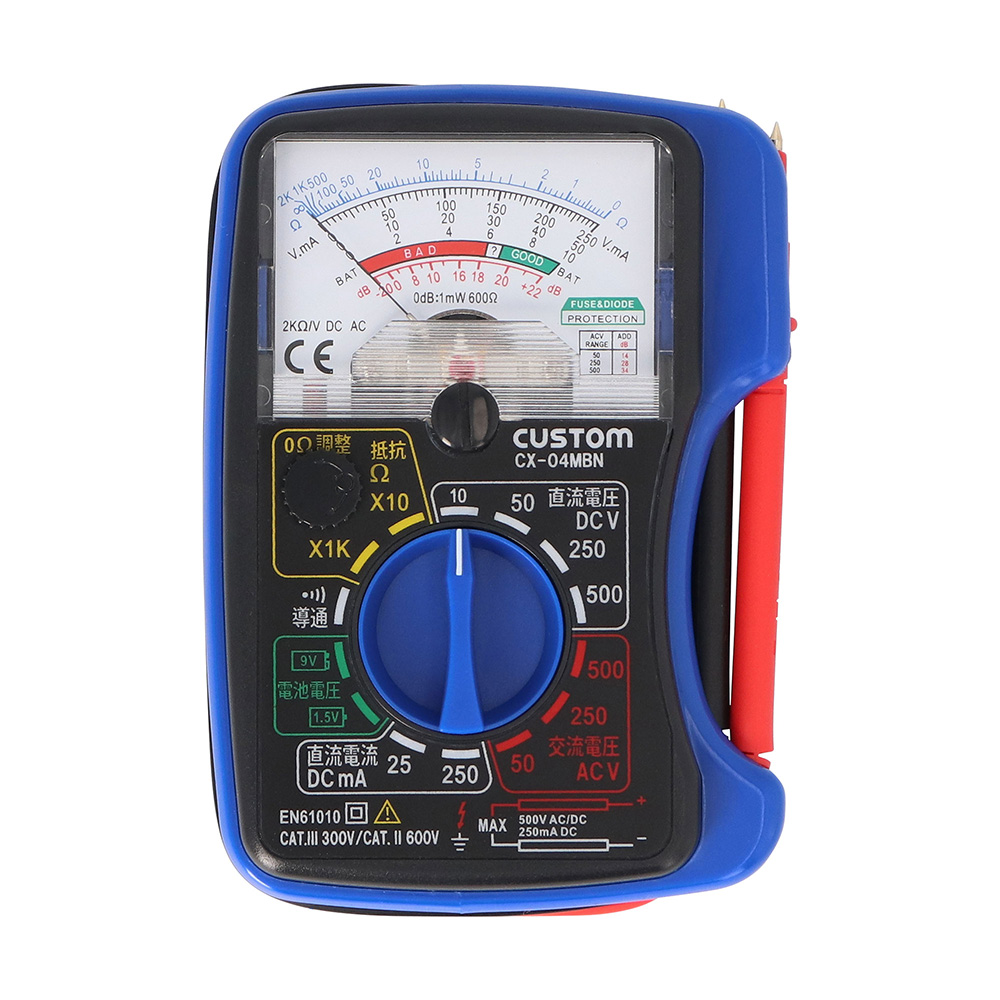

各部名称
- ①指針
- ②導通LED
- ③0Ω調整ツマミ
- ④レンジダイヤル
- ⑤目盛板
- ⑥指針ゼロ調整ツマミ
- ⑦緩衝用ラバー
- ⑧プローブカバー
- ⑨テストピン
- ⑩バリア部
- ⑪テストリード
- ①抵抗
- ②交流電圧、直流電圧、直流電流
- ③電池電圧チェック
- ④デシベル

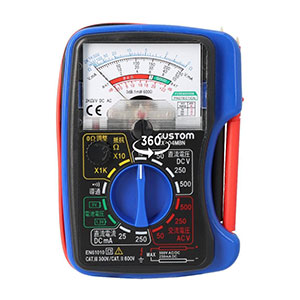

360°回転画像
仕様
電気的性能
| レンジ | 確度 | 入力インピーダンス | |
|---|---|---|---|
| ACV | 50、250、500 V | フルスケールの ±5 % | 2 kΩ/V |
| DCV | 10、50、250、500 V | フルスケールの ±5 % | 2 kΩ/V |
| DCmA | 25、250 mA | フルスケールの ±5 % | - |
| Ω | 20 kΩ (×10)、2 MΩ (×1k) | メモリ長の ±5 % | - |
| 電池電圧 BAT | 1.5、９ V | GOOD、？、BADでの区分け | - |
| dB | -6 ～ +56 db | - | - |
一般仕様
| 使用温湿度 | +5 〜 +40 ℃、75 %RH以下（但し、結露のないこと） |
|---|---|
| 保存温湿度 | +5 〜 +40 ℃、75 %RH以下（但し、結露のないこと） |
| 寸法 | 約 W 85 × H 120 × D 25 mm |
| 重量 | 約 210 g（電池含む） |
| 電源 | 単４形乾電池 × 1本（電池別売） |
| 付属品 | 取扱説明書（保証書付き） |
| 校正 | 可 |
| 規格準拠 | IEC61010-1 CAT.III 300V / CAT.II 600V |
| JAN | 4983621102819 |
