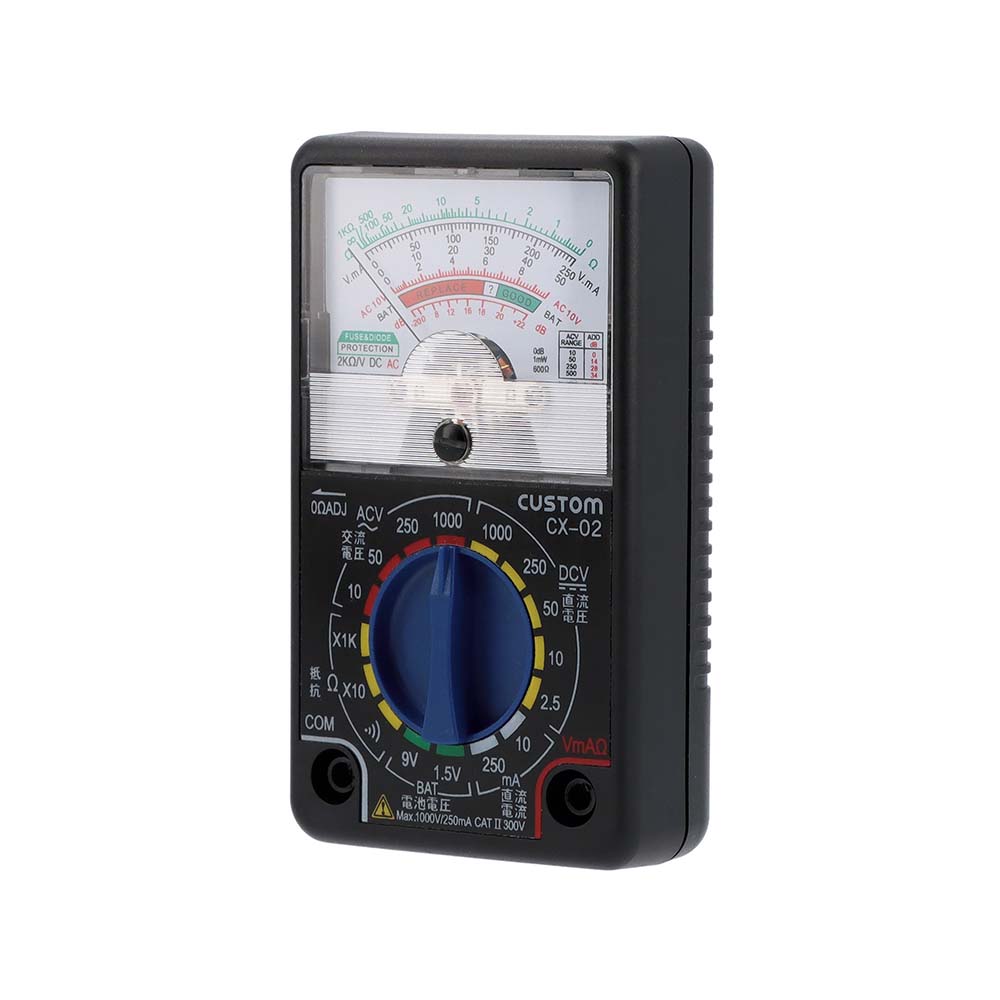

アナログテスタ CX-02

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】直流電流(ミリアンペア)
【測定項目】抵抗
【測定項目】バッテリーチェック
【測定項目】デシベル
*1 ブザー音通知

小型コンパクト・シンプル操作のアナログテスタ。

  • 導通ブザー付き。
  • 初心者向けのエントリーモデル

標準価格

本体 ¥ 2,400(税別)
※カスタムでは生産を終了しております。

製品詳細

各部名称

CX-02 各部名称
  • ①レンジスイッチ
  • ②0ΩADJ(ゼロオーム調整)ノブ
  • ③アナログメーター表示部
  • ④V、mA、Ω 入力端子(赤リード)
  • ⑤COM 入力端子(黒リード)
  • ⑥針ゼロ位置調整ノブ
  • ⑦ACV(交流電圧)レンジ
  • ⑧Ω(抵抗)レンジ
  • ⑨DCV(直流電圧)レンジ
  • ⑩DCmA(直流電流)レンジ
  • ⑪テストリード
  • ⑫ピンカバー

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 確度 入力インピーダンス
ACV 10 V、50 V、250 V、1000 V フルスケールの ±5 % 2 kΩ/V
DCV 2.5 V、10 V、50 V、250 V、1000 V フルスケールの ±5 % 2 kΩ/V
DCA 10 mA、250 mA フルスケールの ±5 % -
Ω 10 kΩ(×10)、 1 MΩ(×1k) メモリ長の ±5 % -
dB -20 ~ +50 db - -
※ 23±5 ℃、75 %RH以下のとき

一般仕様

使用温湿度 +5 〜 +40 ℃、75 %RH以下(但し、結露のないこと)
寸法 約 W 65 × H 116 × D 35 mm
重量 135 g
電源 単3形乾電池 × 1本
付属品 取扱説明書(保証書付き)、テストリード(ピンカバー付き)
オプション
校正
適合規格 IEC-61010 CAT.II 300V
JAN 4983621110043
