デジタルマルチメータ CDM-2000D

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】交流電流
【測定項目】直流電流
【測定項目】交流電流（ミリアンペア）
【測定項目】直流電流（ミリアンペア）
【測定項目】交流電流（ミリアンペア）
【測定項目】直流電流（マイクロアンペア）
【測定項目】抵抗
【測定項目】導通
【測定項目】ダイオードチェック
【機能】ホールド
【機能】遅延ホールド

*1

【機能】自動電源OFF

*2

【機能】バーグラフ表示
*1 12秒後
*2 10分

A/DコンバータIC搭載の高精度多機能型のデジタルマルチメータ。

  • 65セグメントのバーグラフ表示に対応。
  • 約12秒後に表示値が固定される「遅延ホールド」機能採用。

標準価格

本体 ¥ 20,800（税別）
※カスタムでは生産を終了しております。

製品詳細

各部名称

CDM-2000D 各部名称
  • ①ロータリー式ファンクションスイッチ：電源ON/OFFと使用する機能の選択を行います。
  • ②-端子（COM）：黒テストリードを接続する入力端子です。
  • ③A端子：電流測定にて20Aレンジで測定するときに赤テストリードを接続する入力端子です。
  • ④μA mA端子：電流測定にて20Aレンジ以外の測定するときに赤テストリードを接続する入力端子です。
  • ⑤VΩ ダイオード端子：電圧、抵抗、ダイオードの測定をするときに赤テストリードを接続する入力端子です。
  • ⑥表示部：測定値がデジタル数値とバーグラフで表示されます。
  • ⑦データホールドスイッチ
  • ⑧レンジ/リセットスイッチ：オートレンジを解除してレンジを選択する場合に押します。
  • ⑨DC/AC切り替えスイッチ：直流/交流を切り替えます。
  • ⑩遅延ホールドスイッチ：スイッチを押した6秒後に測定値が固定表示（ホールド）されるスイッチです。

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 分解能 確度
ACV 3 V 1 mV ±(1.3 %rdg + 5 dgt) / 40 ～ 300 Hz
30 V 10 mV
300 V 100 mV
750V 1 V
DCV 300 mV 0.1 mV ±(0.5 %rdg + 2 dgt)
3 V 1 mV
30 V 10 mV
300 V 100 mV
1000 V 1 V
ACA*3 300 μA 0.1 μA ±(1.5 %rdg + 3 dgt)
3 mA 1 μA
30 mA 10 μA
300 mA 100 μA ±(2 %rdg + 3 dgt)
20 A 10 mA ±(2.5 %rdg + 3 dgt)
DCA 300 μA 0.1 μA ±(1 %rdg + 2 dgt)
3 mA 1 μA ±(1.2 %rdg + 2 dgt)
30 mA 10 μA ±(1 %rdg + 2 dgt)
300 mA 100 μA ±(1.2 %rdg + 2 dgt)
20 A 10 mA ±(2 %rdg + 3 dgt)
Ω 300 Ω 0.1 Ω ±(1.2 %rdg + 4dgt)
3 kΩ 1 Ω ±(1 %rdg + 2 dgt)
30 kΩ 10 Ω
300 kΩ 100 Ω
3 MΩ 1 kΩ ±(1.5 %rdg + 3 dgt)
30 MΩ 10 kΩ ±(2.5 %rdg + 5 dgt)
※ 23±5 ℃
*3 周波数：40 ～ 500 Hz

一般仕様

検波方式 平均値方式
表示 3.5桁LCD表示、最大3200カウント、バーグラフ付、65seg
レンジ切替 オート または マニュアル
極性表示 自動切替、“-”のみ表示
サンプリング 約 2 回/秒
使用温湿度 0 〜 +50 ℃、80 %RH以下（但し、結露のないこと）
保存温湿度 -20 〜 +60 ℃、80 %RH以下（但し、結露のないこと）
寸法 約 W 95 × H 192 × D 50 mm
重量 約 550 g
電源 単4形乾電池 × 2本

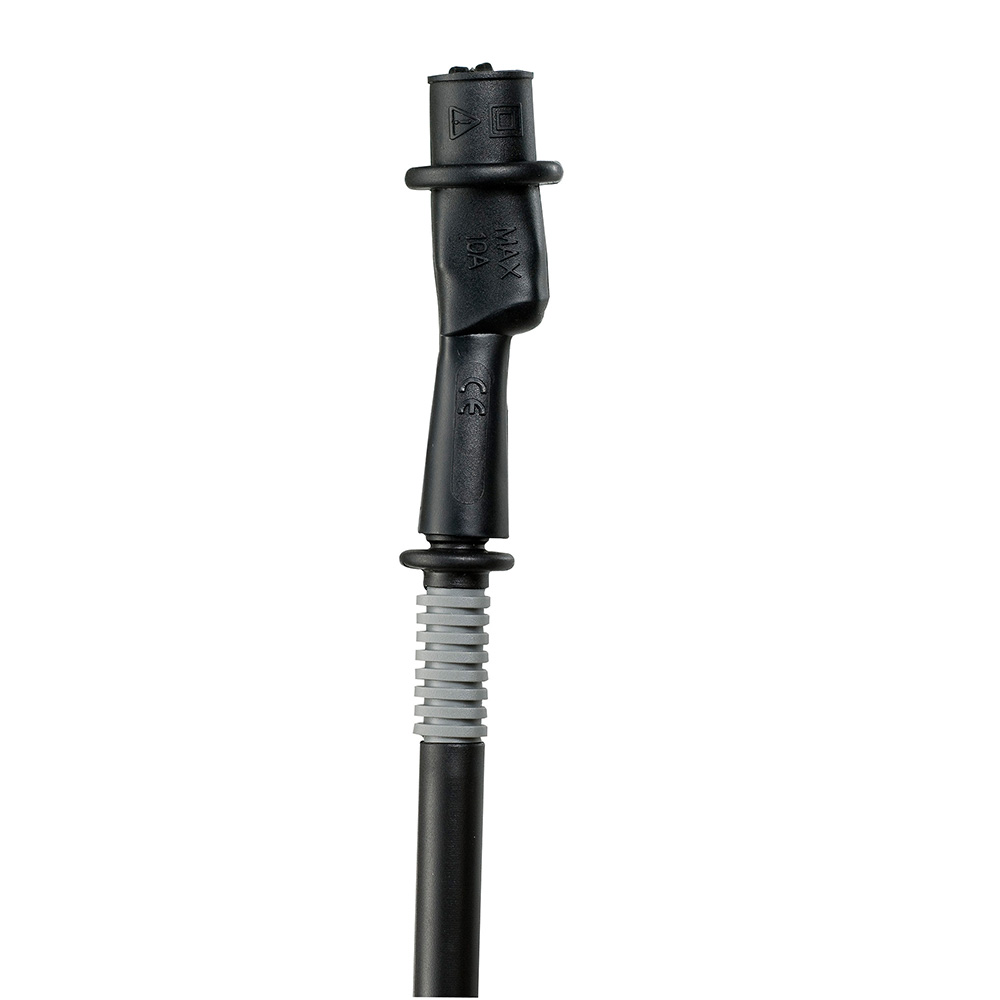

付属品 取扱説明書、テストリード、ホルスタケース、ワニ口クリップ
オプション
  • ソフトケース：AC-M1
  • 1 A ヒューズ：DMF-201A
  • 16 A ヒューズ：DMF-2016
    		•
    校正 可
    規格準拠 IEC 61010 600V CAT.III、1000V CAT.II
    JAN 4983621102000

    ▲ページTOPへ戻る
