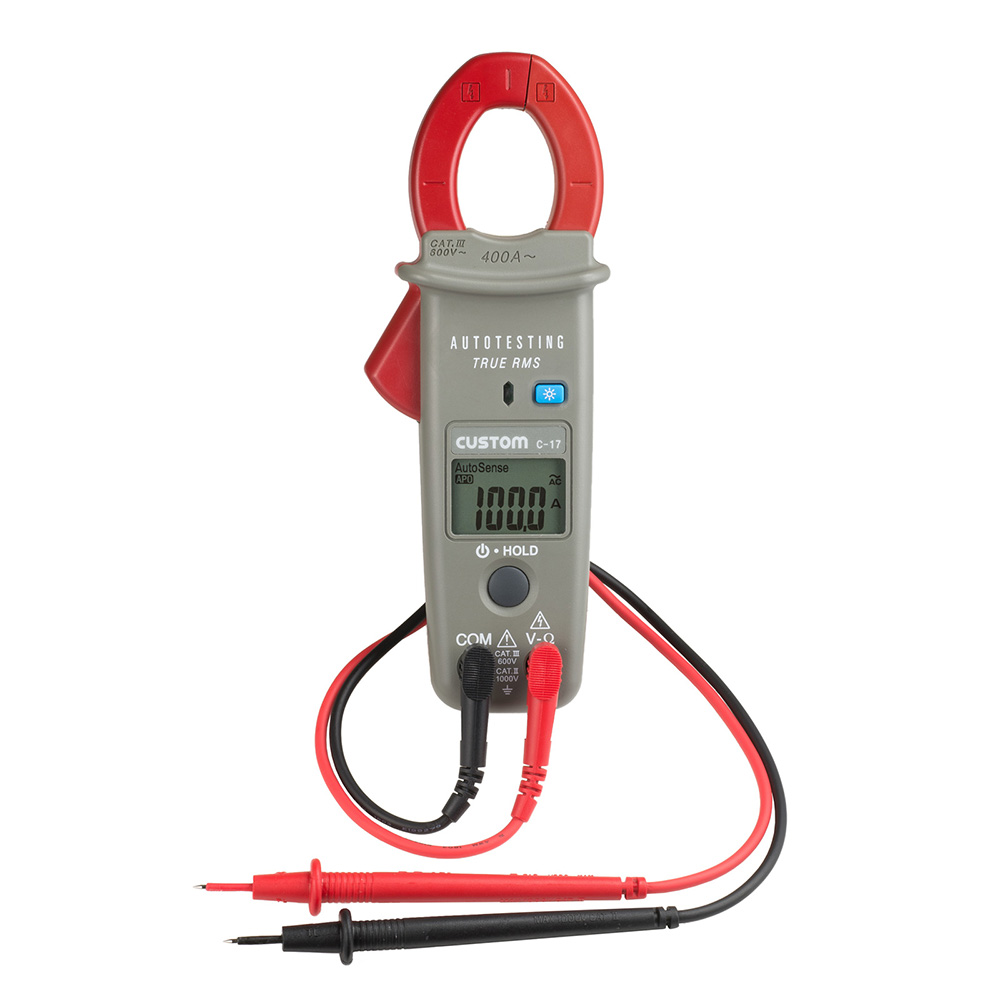

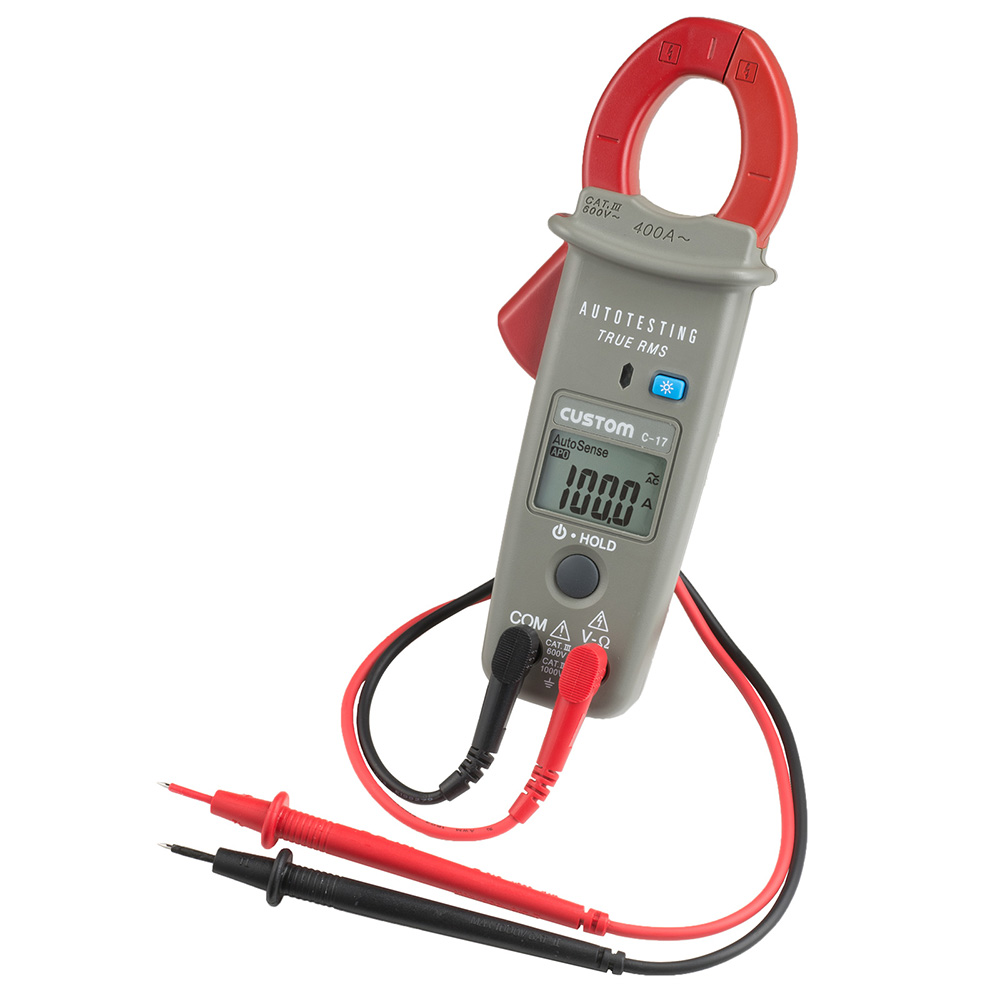

フルオートクランプメータ C-17

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】交流電流
【測定項目】抵抗
【測定項目】導通

*1

【測定項目】ダイオードチェック
【測定項目】低圧検電

被覆線AC

【機能】ホールド
【機能】自動電源OFF

*2

【機能】バックライト搭載
【機能】真の実効値表示
*1 ブザー音通知
*2 20分 解除可

真の実効値(TRUE RMS)方式により、非正弦波でも実効値を表示します。

  • ファンクション/レンジの自動選択により、操作が容易です。
  • 非接触検電機能を搭載。クランプメータ、テスターと検電器の1台3役をこなします。

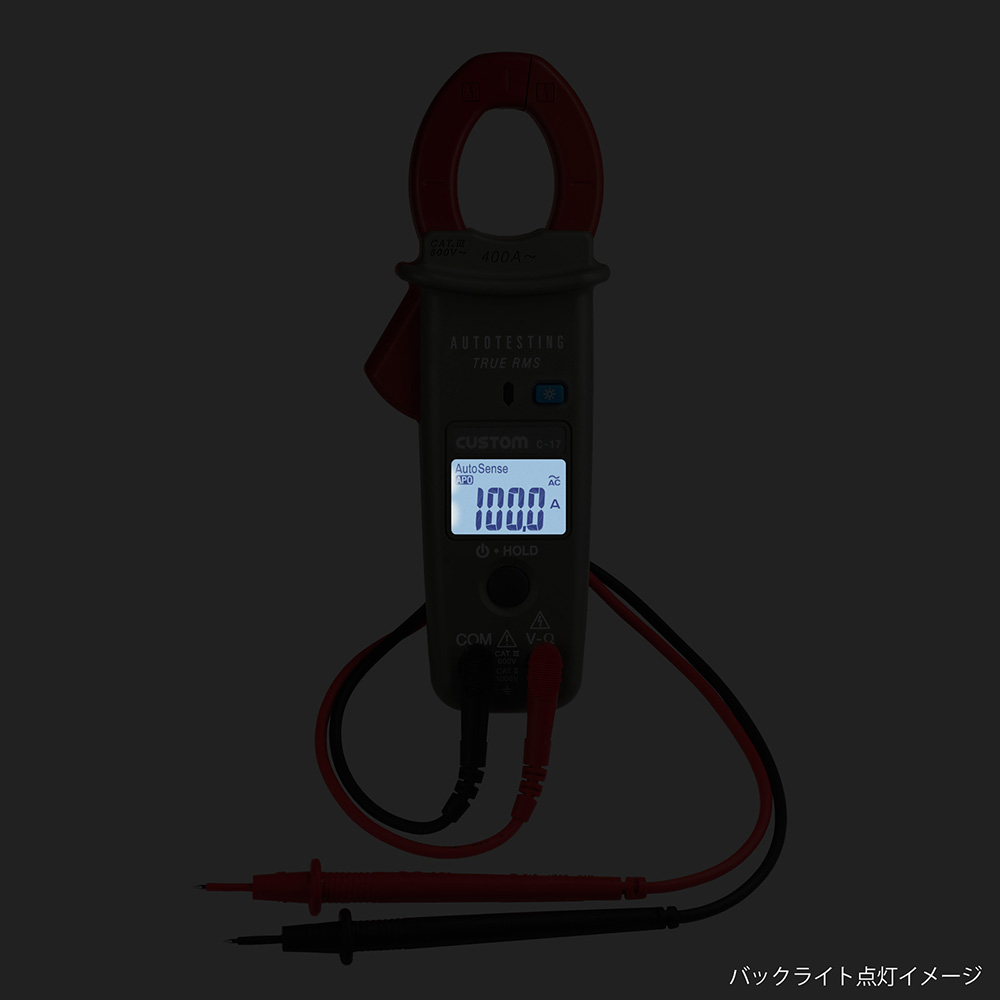

  • 暗所でも表示が見やすいバックライトを搭載。

標準価格

本体 ¥ 27,300(税別)
※カスタムでは生産を終了しております。

製品詳細

各部名称

本体

C-17 各部名称
  • ①クランプセンサ
  • ②バリヤ部
  • ③クランプ開閉レバー
  • ④電圧検電LED
  • ⑤表示部
  • ⑥電源/データホールドボタン
  • ⑦バックライトボタン
  • ⑧COM入力端子(黒リード)
  • ⑨V Ω 入力端子(赤リード)
  • ⑩非接触検電部
  • ⑪中心位置マーク

ディスプレイ

C-17 ディスプレイ
  • ①オートパワーオフ有効表示
  • ②電圧30Vを超えた場合の警告表示(直流電圧。交流電圧モード時)
  • ③電池残量警告表示
  • ④直流電圧モード表示
  • ⑤交流電圧/交流電流モード表示
  • ⑥単位表示
  • ⑦データホールド作動中表示
  • ⑧直流電圧・交流電圧モード表示
  • ⑨ダイオードモード表示
  • ⑩抵抗・導通モード表示

▲ページTOPへ戻る

仕様

電気的性能

  確度保証範囲または検電検出範囲 分解能 確度/周波数
ACA 1.5 ~ 400.0 A 0.1 A ±(2.0% rdg + 5dgt)/ 50~60Hz
ACV 1.8 ~ 1,000 V 0.1 V
  • ±(0.9% rdg + 3dgt)/ 50~60Hz
  • ±(1.5% rdg + 3dgt)/ 61~500Hz
DCV
  • +2.5 ~ +1,000 V
  • -1.0 ~ -1,000 V
0.1 V ±(0.3% rdg + 2dgt)
Ω/導通 0 ~ 10 kΩ 1 Ω ±(0.9% rdg + 2dgt)
ダイオード 0.4 ~ 0.8 V 0.1 V ±(1.0% rdg + 3dgt)
検電(AC) 80 ~ 1,000 V - - / 50~60Hz
※ 23±5 ℃、80 %RHのとき

一般仕様

検波方式 真の実効値(TRUE RMS)
表示 LCD表示 最大9999表示カウント
レンジ切替 オート
ファンクション切替 オート
最大測定導体径 φ27 mm
極性表示 自動切替 ”-”符号のみ表示
サンプリング
  • ACA:約 1 回/秒
  • DCA/DCV/Ω:約 2 回/秒
使用温湿度
  • 0 ~ +30 ℃、80 %RH以下(但し、結露のないこと)
  • +30 ~ +40 ℃、75 %RH以下(但し、結露のないこと)
  • +40 ~ +50 ℃、45 %RH以下(但し、結露のないこと)
保存温湿度 -20 〜 +60 ℃、80 %RH以下(但し、結露のないこと)
寸法 約 W 56 × H 188 × D 28 mm
重量 225 g(電池含む、テストリード除く)
電源 単4形乾電池 × 2本
電池寿命 約150時間*2(アルカリ乾電池使用時)
付属品 取扱説明書、 テストリード、収納ケース
オプション テストリード:ATL-3N
校正 可(抵抗・交流電流)
規格準拠 IEC61010-1 1000V CAT.II、 600V CAT.III
JAN 4983621090147
*2 バックライトの使用頻度により電池の寿命は短くなります。

▲ページTOPへ戻る

オプション

" ビデオ出力対応CDM-2000D用 CDM-3000WP用 CDM-6000用 C-17用 CFL-02U用 C-02S用

ATL-3N

交換用テストリード

ATL-3N

CDM-2000D/CDM-6000/C-17/CFL-02U/C-02S用
