ACクランプメータ C-01R

製品概要

【測定項目】交流電流
【測定項目】低圧検電被覆線AC
【機能】偏差
【機能】MAX MIN
【機能】ホールド
【機能】自動電源OFF

*1

【機能】バックライト搭載15秒
【機能】TRUE RMS
*1 15分 解除可

非接触検電機能付きのクランプメータ。

  • インバータ電流の測定ができる真の実効値(TRUE RMS)方式を採用。

標準価格

本体 ¥ 9,800(税別)
※カスタムでは生産を終了しております。

製品詳細

使用例

C-01R 交流電流測定イメージ

交流電流測定イメージ

C-01R 電圧測定イメージ

非接触充電機能イメージ

※測定対象やその周辺で感電が想定される箇所では、絶縁保護具を着用してください。

各部名称

本体

C-01R 各部名称
  • ①クランプセンサ
  • ②バリヤ部
  • ③クランプ開閉レバー
  • ④ホールド/バックライトボタン
  • ⑤相対値測定ボタン
  • ⑥表示部
  • ⑦中心位置マーク
  • ⑧ファンクション選択スイッチ
  • ⑨最大値・最小値測定ボタン

ディスプレイ

C-01R ディスプレイ
  • ①電池残量表示
  • ②ホールド表示
  • ③NCVモード表示
  • ④最大値ホールド表示
  • ⑤最小値ホールド表示
  • ⑥相対値表示
  • ⑦測定値

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 分解能 確度*2 周波数
ACA 2 A 0.001 A ±(4.0 %rdg + 30 dgt) 50 ~ 60 Hz
20 A 0.01 A ±(3.0 %rdg + 10 dgt)
200 A 0.1 A ±(2.5 %rdg + 5 dgt)
※ 23 ±5 ℃、75%RH以下(正弦波の場合)
*2 確度保証範囲はそれぞれ、2 Aレンジ:0.050 ~ 1.999 A(50 ~ 60 Hz)、20 Aレンジ:0.50 ~ 19.99 A、200 A:5.0 ~ 199.9 A(50 ~ 60 Hz)。

一般仕様

検波方式 真の実効値(TRUE RMS)
表示 液晶、2000カウント
レンジ切替 マニュアル
最大測定導体径 φ16 mm
サンプリング 約 2 回/秒
最小非接触検電電圧 AC 100 V
使用温湿度
  • 0 ~ +30 ℃、75 %RH以下(但し、結露のないこと)
  • +30 ~ +40 ℃、50 %RH以下(但し、結露のないこと)
保存温湿度 -10 〜 +50 ℃、75 %RH以下(但し、結露のないこと)
寸法 約 W 60 × H 158 × D 34 mm
重量 170 g(電池含む)
電源 単4形乾電池 × 2本
電池寿命 最長約400時間(アルカリ電池使用時)*3

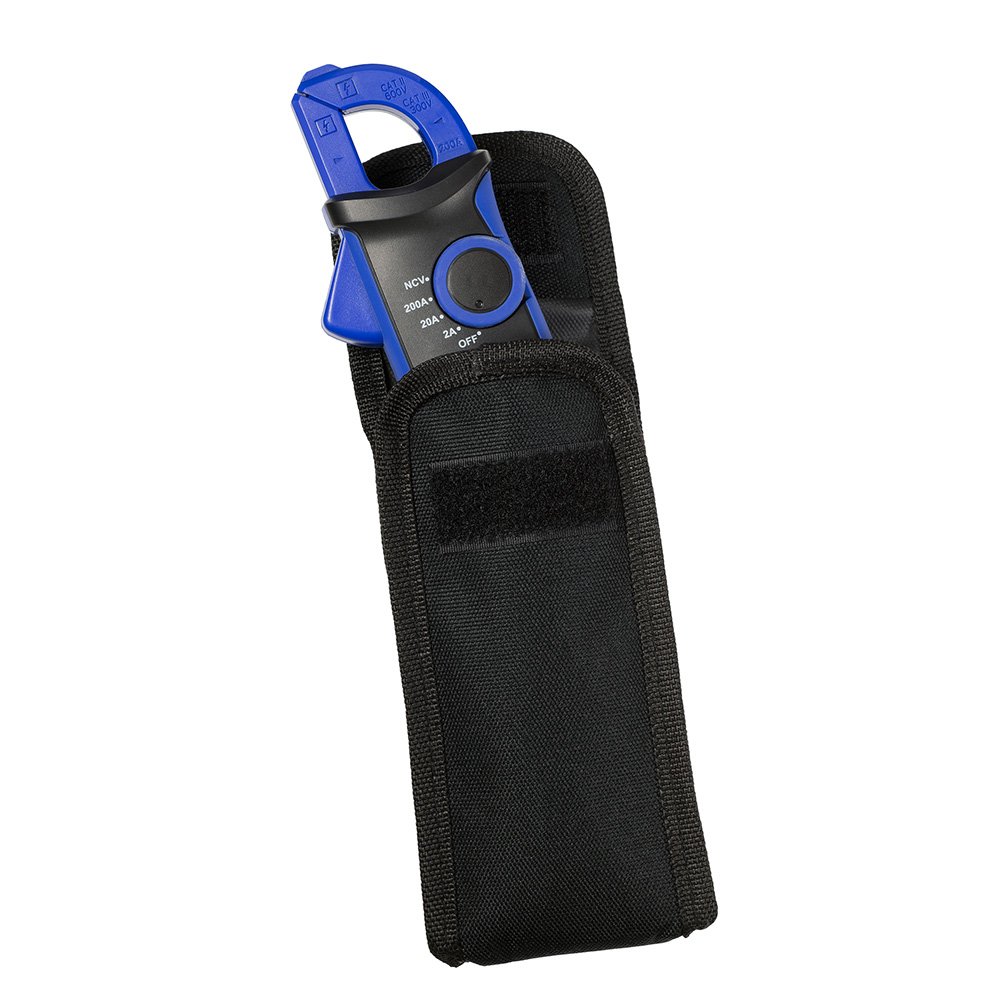

付属品 収納ケース、取扱説明書
校正
規格準拠 IEC 61010-1 CAT.II 600VAC、IEC 61010-1 CAT.III 300VAC
JAN 4983621090185
*3 バックライトを多用されますと電池の寿命が短くなります。
